Артиллерийской установка АК-130 (СССР)

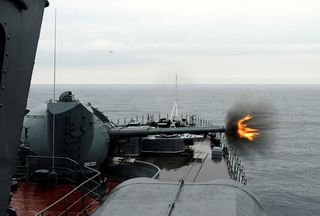

130-мм автоматическая корабельная пушка АК-130

В годы второй мировой войны боевые возможности 100-130-мм корабельных универсальных установок ограничивались низкой скорострельностью орудий (10-15 выстрелов в минуту). Особенно это сказывалось в борьбе с авиацией противника. Способ увеличить скорострельность оставался один: сделать пушку автоматической.
В СССР первые автоматические корабельные пушки такого калибра начали проектироваться в 1952-1955 годах. В ЦКБ-34 создали 100-мм двухорудийную автоматическую установку СМ-52. Она имела превосходную баллистику, аналогичную 100-мм полуавтоматической пушке СМ-5. Автоматика работала за счет энергии отката при коротком ходе ствола. Управление осуществлялось дистанционно от радиолокационной ПУС «Парус-Б».

Однако в 1957- 1959 годах волевым решением Н. С. Хрущева все работы по корабельным орудиям калибра свыше 76 мм прекратили. Да и ставить пушки было бы не на что, так как реализация всех перечисленных проектов также остановилась. Почти 20 следующих лет морские артсистемы среднего и крупного калибра у нас не разрабатывались.
В октябре 1969 года был одобрен эскизно-технический проект 130-мм установки ЗИФ-92. Она имела ствол-моноблок с клиновидным вертикальным затвором. Автоматика работала за счет энергии отката. Непрерывное охлаждение ствола производилось забортной водой через специальные канавки в кожухах. Броневая защита — противопульная (проектом предусматривались варианты защиты из алюминия и стали).
Опытный образец, изготовленный ПО «Арсенал», прошел полигонные испытания. Получить заданную в ТТЗ скорострельность 60 выстрелов в минуту не удалось из-за теплового режима и ряда других причин. Масса АУ превысила заданную почти на 10 т. Такое перетяжеление пушки не позволило установить ее на корабли проекта 1135, в результате чего работы над ней прекратились.

Баллистика ствола, боеприпасы и большая часть конструкции ЗИФ-92 были использованы при создании одноорудийной артиллерийской установки А-218 (заводской индекс — ЗИФ-94). ПО «Арсенал» изготовило опытный образец ЗИФ-94, однако серийное производство осуществлялось на другом предприятии.
После длительных полигонных испытаний и почти пятилетней эксплуатации на эсминце «Современный» (проект 956) 1 ноября 1985 года установку приняли под индексом АК-130.
Двуствольность АУ-130 дает большую скорострельность (до 90 выстрелов в минуту), но это было достигнуто ценой значительного увеличения массы системы (АУ — 98 т, СУ — 12 т, механизированный погреб — 40 т). Наличие механизмов автоперезагрузки боеприпасов позволяет без участия дополнительной команды выпустить весь боекомплект до полного опустошения погребов. В СУ есть приборы коррекции прицела по всплескам падающих снарядов и визирный пост для стрельбы по береговым целям. Также орудие благодаря большой скорострельности и наличию нескольких типов специализированных снарядов может вести эффективную зенитную стрельбу.

Управляется она радиолокационной системой управления стрельбой «Лев-218» (МР-184) создана в КБ «Аметист» на базе СУ «Лев-114» (МР-114 от комплекса АК-100). По некоторым данным на эсминцах проекта 956 используется СУ «Лев-214» (МР-104). В состав системы входят РЛС сопровождения цели, ТВ-визир, лазерный дальномер ДВУ-2 (дальномерно-визирное устройство, разработано ЦНИИАГ и ПО ЛОМО с использованием системы автономной косвенной стабилизации лазерного луча в 1977 г.), баллистический вычислитель, аппаратура селекции целей и помехозащиты. СУ стрельбой обеспечивает прием целеуказания от общекорабельных средств обнаружения, измерение параметров движения целей, выработку углов наведения орудий, корректировку стрельбы по всплескам, автоматическое слежение за снарядом. Инструментальная дальность системы — 75 км, масса 8 т.
В боекомплект АК-130 входит унитарный патрон с осколочно-фугасным снарядом, оснащаемый тремя типами взрывателей. Снаряд с донным взрывателем 4МРМ имеет индекс Ф-44 (индекс выстрела — АЗ-Ф-44). Он пробивает 30-мм гомогенную броню под углом попадания 45° и разрывается за броней.

Для ведения огня по воздушным целям используют снаряды ЗС-44 с дистанционным взрывателем ДВМ-60М1 и снаряды ЗС-44Р с радиолокационным взрывателем АР-32. ЗС-44Р эффективно поражает цель с промахом до 8 м при стрельбе по противокорабельным ракетам и до 15 м — при стрельбе по самолетам.

Тактико-технические характеристики АК-130:
Калибр, мм: 130;
Длина ствола, мм/клб: 9100/70;
Длина отката, мм: 520-624;
Радиус обметания установки, мм: по стволам – 7803, по башне – 3050;
Угол ВН, град: -12 / +80;
Угол ГН, град: +200 / -200;
Максимальная скорость наведения, град/с: вертикальная – 25; горизонтальная – 25;
Масса, кг: 89000;
Скорострельность, выстр./мин: 90 (45 выстрелов на ствол);
Масса выстрела, кг: 86,2;
Начальная скорость снаряда, м/с: 850;
Дальность стрельбы, м: 23000

The National Interest: Российская морская пушка АК-130 может уничтожить эсминец или рой беспилотников

Зарубежные специалисты и любители военной техники – что ожидаемо и понятно – в первую очередь обращают внимание на новейшие образцы российских вооружений и военной техники. Тем не менее, и достаточно старые системы могут заинтересовать их и стать темой новых публикаций в прессе. Так, несколько дней назад американское издание The National Interest опубликовало свою статью, посвященную достаточно старой артиллерийской установке АК-130 советской разработки.

Читать еще:  Зенитный ракетный комплекс Crotale (Франция)

Эту статью, опубликованную в рубриках The Buzz и Security, подготовил постоянный автор издания Чарли Гао. Материал получил громкое название «Russia’s AK-130 Naval ‘Cannon’ Could Kill a Navy Destroyer or a ‘Swarm’» – «Российская морская пушка АК-130 может уничтожить эсминец или рой беспилотников». Как следует из названия, автор статьи высоко оценил артиллерийское вооружение российских кораблей и его боевые возможности.

Уже в начале своей статьи Ч. Гао говорит о высоких характеристиках российской артиллерийской установки. Он отмечает, что корабельная система АК-130 на данный момент является одним из самых грозных артиллерийских орудий, используемых на боевых кораблях. Процесс разработки этой установки в свое время заметно затянулся и отличался сложностью, что было обусловлено общими проблемами в области артиллерийских систем флота. Тем не менее, впоследствии установка хорошо показала себя и продемонстрировала высокие характеристики: за минуту она способна выпустить более 60 снарядов калибром 130 мм.

При этом автор задает пару вопросов. Его интересует, почему советская военно-морская доктрина потребовала создать такое «чудище из мира пушек»? Кроме того, он желает уточнить, сохраняет ли АК-130 актуальность в текущих условиях.

Ч. Гао напоминает, что советские военные стали проявлять повышенный интерес к автоматическим пушкам крупного калибра еще в годы Второй мировой войны. Артиллеристы советских вооруженных сил полагали, что существующие орудия калибром от 100 до 130 мм, характерной чертой которых была низкая скорострельность, имеют ограниченный потенциал в контексте противовоздушной обороны. Для получения новых возможностей уже после войны, в 1952-55 годах было создано несколько перспективных автоматических пушек. Крупнокалиберные системы осуществляли перезарядку за счет энергии отдачи и использовали барабанные магазины, позволявшие сделать несколько выстрелов подряд.

Следующие орудия подобного рода планировалось разработать и поставить на вооружение военно-морского флота в период с 1956 по 1965 год, но вскоре эти планы отменили. В 1957 году Н.С. Хрущев приказал прекратить разработку всех корабельных артиллерийских систем калибром более 76 мм. Вследствие этого корабли пришлось оснащать пушками недостаточного калибра, в том числе без автоматической перезарядки, не отличавшимися высокой боевой эффективностью. По результатам таких решений ВМФ СССР с точки зрения огневой мощи корабельной артиллерии начал отставать от военно-морских сил зарубежных государств. Только в 1967 году появилось новое принципиальное решение о создании перспективной автоматической пушки большого калибра.

В 1969 году был создан первый проект новой линейки. Новая система ЗИФ-92 представляла собой одноствольное 130-мм орудие. В этом проекте предусматривались некоторые решения, впоследствии использованные при создании изделия АК-130. Так, ствол орудия получил систему жидкостного охлаждения, в которой вода циркулировала внутри внешнего кожуха. Автоматика использовала энергию отдачи и управляла клиновым затвором, перемещающимся в вертикальной плоскости.

Артиллерийская установка ЗИФ-92 отличалась новизной, но не была лишена недостатков. Она предназначалась для монтажа на сторожевых кораблях проекта 1135 «Буревестник», но оказалась слишком тяжелой для них. От проекта в существующем виде пришлось отказаться.

Позже проект был доработан, в результате чего появилась современная артиллерийская установка АК-130 во всем известном виде. Это была установка с двуствольной автоматической пушкой. Первыми носителями таких систем стали советские эсминцы проекта 956 «Сарыч». Впоследствии это оружие монтировалось и на других крупных надводных кораблях советского флота.

Система АК-130, в отличие от предыдущей ЗИФ-92, несет сразу два 130-мм орудия. Такая компоновка, напоминает Ч. Гао, была выбрана с целью получения желаемых огневых характеристик. Одноствольная установка не смогла бы показать требуемую скорострельность на уровне 60 выстрелов в минуту. Конструкция установки АК-130 с двумя орудиями, в свою очередь, позволяет делать до 80 выстрелов в минуту – по 40 выстрелов из каждого ствола. Высокая скорострельность сочетается с возможностью длительной стрельбы. Два автоматических орудия связаны с магазином емкостью 180 снарядов, размещенным за пределами башни.

130-мм снаряды для орудий АК-130 весят 73 фунта (более 33 кг). Два ствола установки отправляют такие боеприпасы на максимальную дальность до 23 км. При этом речь идет о стрельбе по надводной или наземной цели. В роли средства противовоздушной обороны установка способна атаковать цели на дистанциях до 15 км. При атаке подлетающих ракет эффективная дальность огня сокращается до 8 км.

Орудийная башня с двумя пушками и прочими агрегатами весит около 100 т. Около 40 т при этом приходится на механизированный погреб для 180 крупнокалиберных снарядов, размещенный в подпалубном помещении. Автор The National Interest отмечает, что все это делает установку АК-130 чрезвычайно тяжелой. Кроме того, он предпринимает попытку сравнения весовых показателей российской установки и одного из зарубежных образцов со схожими параметрами.

В качестве примера иностранной артиллерийской установки, пригодной для сравнения с АК-130, Ч. Гао приводит американскую систему Mark 45 Mod 2, оснащенную 127-мм пушкой. Масса такой системы, устанавливаемой на эсминцы военно-морских сил Соединенных Штатов, составляет всего 54 т – едва ли не вдвое меньше, чем у АК-130. Впрочем, автор американского издания тут же делает оговорку. Он напоминает, что установки семейства Mark 45 имеют одноствольную архитектуру, а также отличаются средствами боепитания. Готовый к применению боекомплект, размещаемый внутри башни в магазине, состоит всего из 20 снарядов.

Читать еще:  Корабельный зенитный ракетный комплекс Masurca Mk2 Mod2 (Франция)

Для поиска целей и контроля за результатами стрельбы АК-130 использует радиолокационную станцию. Также в состав установки входит система управления стрельбой, включающая лазерный дальномер. Некоторые из снарядов, входящих в номенклатуру боеприпасов установки, оснащаются взрывателями с дистанционным подрывом или радиолокационным обнаружением цели. При помощи всего доступного оборудования артиллерийская установка способна показывать высокую эффективность при борьбе с воздушными целями.

Чарли Гао полагает, что артиллерийская установка АК-130, благодаря своим характеристикам и возможностям, оказывается одной из лучших систем своего класса в контексте борьбы с крупными группами атакующих беспилотных летательных аппаратов. За счет высокой скорострельности и большой массы снаряда, обеспечивающей соответствующее воздействие по цели, АК-130 может показывать уникальную огневую мощь. Крупный погреб с выдающимся боекомплектом, в свою очередь, позволят установке вести непрерывный огонь в течение длительного времени.

Также, по мнению автора The National Interest, советская / российская установка способна показывать желаемые результаты и в деле борьбы с надводными или береговыми целями. 130-мм снаряды могут нанести серьезный ущерб наземному объекту. Схожим образом дело обстоит и с морскими боями. Если носителю АК-130 удастся выйти на рубеж стрельбы, то воздействие на атакованный корабль будет просто разрушительным.

Свою статью Ч. Гао завершает выводом о современном положении дел и перспективах. Он напоминает, что «большие пушки» представляют собой одну из самых старых технологий военно-морских флотов. Тем не менее, артиллерийские системы, в том числе подобные АК-130, наглядно показывают свою полезность даже в изменившихся условиях нынешней эпохи.

Советская / российская корабельная артиллерийская установка АК-130, ставшая темой статьи «Russia’s AK-130 Naval ‘Cannon’ Could Kill a Navy Destroyer or a ‘Swarm’» в The National Interest, на данный момент является одни из основных изделий своего класса в нашем военно-морском флоте. Подобные установки используются на крупных надводных кораблях нескольких проектов сравнительно старой постройки. Со временем систему АК-130 в серии сменили новые установки с иными характеристиками и возможностями. При этом 130-мм двуствольная установка до сих пор может считаться самым мощным современным образцом своего класса.

Разработка изделия АК-130, также известного как А-218, началась в 1976 году в конструкторском бюро «Арсенал» им. М.В. Фрунзе. К началу следующего десятилетия началась опытная эксплуатация одной из первых установок. В 1985 году система АК-130 была принята на вооружение советского флота. К этому времени некоторое количество установок были смонтированы на кораблях ряда типов. Эксплуатация значительного числа АК-130 / А-218 вместе с их носителями продолжается до сих пор.

В основе установки АК-130 лежит 130-мм автоматическое орудие с нарезным стволом длиной 70 калибров. Ствол оснащен жидкостной системой охлаждения, использующей забортную воду. Конструкция башни обеспечивает горизонтальную наводку в пределах 200° вправо и влево от нейтрального положения и углы возвышения от -12° до +80°. Внутри башни, рядом с орудиями, располагаются магазины для готового к применению боезапаса. Также унитарные выстрелы хранятся в механизированном погребе под палубой. Комплекс включает средства автоматической перегрузки боеприпасов из погреба в магазин, благодаря чему возможна непрерывная стрельба вплоть до опустошения погреба.

АК-130 используется вместе с системой управления стрельбой МР-184 «Лев-218», включающей радиолокационную станцию сопровождения цели, телевизионный визир, лазерный дальномер, баллистический вычислитель и другие приборы. Максимальная дальность обнаружения целей достигает 75 км. Дистанция взятия цели на сопровождение – 40 км. Дальность действия РЛС с большим запасом перекрывает допустимые дистанции стрельбы.

Установка может использовать унитарные выстрелы со снарядами трех типов. Предлагается фугасный боеприпас Ф-44, а также зенитные снаряды ЗС-44 и ЗС-44Р. Все выстрелы комплектуются снарядами массой 33,4 кг с зарядом взрывчатого вещества весом 3,56 кг. Снаряды оснащаются взрывателями нескольких типов; на зенитных боеприпасах применяются радиовзрыватели с дальностью срабатывания до 15 м (по самолетам).

Первыми носителями артиллерийских установок АК-130 стали эсминцы проекта 956 «Сарыч». С середины семидесятых годов было построено более двух десятков таких кораблей. Основным их заказчиком стал ВМФ СССР; также несколько эсминцев продали Китаю. Каждый из кораблей проекта 956 несет по две установки АК-130 / А-218: перед надстройкой и позади нее. Любопытно, что в 1992 году, когда ВМС США отказались от дальнейшей эксплуатации линкоров типа Iowa, эсминцам «Буревестник» перешло почетное звание кораблей с самым мощным артиллерийским оружием в мире.

Тяжелые атомные ракетные крейсеры проекта 1144 «Орлан», за исключением головного «Кирова» / «Адмирала Ушакова», получили по одной установке АК-130. Поворотная башня размещается в корме и предназначена для стрельбы в заднюю полусферу. Боекомплект установки увеличен до 440 снарядов.

Ракетные крейсеры проекта 1164 «Атлант» так же оснащались одной артиллерийской установкой А-218, однако в их случае место для ее монтажа располагалось в носовой части палубы. В ходе плановых ремонтов и модернизаций артиллерия таких кораблей получила обновленные приборы управления стрельбой.

Читать еще:  Зенитный ракетный комплекс СА-75 «Двина» (СССР)

Последним носителем АК-130 стал большой противолодочный корабль «Адмирал Чабаненко» проекта 1155.1. Его артиллерийская установка смонтирована на палубе перед надстройкой и дополняет ударное ракетное вооружение.

Значительное число кораблей-носителей установки АК-130 / А-218 остается в боевом составе военно-морского флота России. Несколько кораблей с таким оружием служит в зарубежных ВМС. По справедливой оценке автора The National Interest, несмотря на свой солидный возраст и особые весовые и габаритные показатели, артиллерийские системы АК-130 сохраняют актуальность и до сих пор являются эффективным оружием флота. Они способны эффективно решать «традиционные» задачи, но при этом могут отвечать на современные вызовы.

130-мм корабельная артустановка АК-130

Содержание

Предыстория разработки орудия

После разработки АК-100 КБ «Арсенал» приступило к созданию корабельной универсальной автоматической двухорудийной АУ калибра 130 мм (АК-130). Задание ВМФ предусматривало достижение технических характеристик АУ, значительно (в 3-5 раз) превышающих аналогичные зарубежные образцы по скорострельности и количеству выстрелов, готовых к автоматической стрельбе (при возможности смены вида боезапаса во время стрельбы). Сложнейшей задачей был выбор наиболее рациональной схемы питания АУ боезапасом. Принятая схема должна была обеспечить наименьшее количество перегрузок боезапаса (при его автоматической подаче из подбашенного отделения на линию огня) и гарантировать его безопасность при перемещении боезапаса во всех устройствах АУ. Данная задача была успешно решена благодаря созданию научно-исследовательским машиностроительным институтом (НИМИ), впервые в артиллерийской практике, унитарного патрона калибра 130 мм. Это позволило значительно упростить устройства подачи боезапаса и довести надежность АУ до заданных требований.

Система подачи боеприпасов

Подача патронов, наведение на цель и производство стрельбы на артустановке АК-100 производится автоматически с помощью дистанционного управления от системы ПУС с центрального поста без участия обслуживающего артустановку расчета.Размещение боезапаса, готового к стрельбе в автоматическом режиме, осуществлено в подбашенном отделении установки в радиальных питателях, расположенных вокруг центрального приемника, который имеет возможность, поворачиваясь, автоматически подключаться к любому питателю, захватывать имеющиеся в нем патроны и направлять их в элеватор вращающейся части. Схема подачи боезапаса получила название «Лучевой»

Боеприпасы

Снаряды унифицированы с установками А-217, А-218, А-222 и А-192М

  • Ф-44 — фугасный снаряд, масса снаряда 33,4 кг, масса ВВ — 3,56 кг, взрыватель 4МРМ;
  • ЗС-44 — зенитный снаряд, масса снаряда 33,4 кг, масса ВВ — 3,56 кг, взрыватель ДВМ-60М1;
  • ЗС-44Р — зенитный снаряд, масса снаряда 33,4 кг, масса ВВ — 3,56 кг, взрыватель АР-32;

Приборы управления стрельбой

Система управления стрельбой «Лев-218» (МР-184) создана в КБ «Аметист» на базе СУ «Лев-114» (МР-114 от комплекса АК-100). По некоторым данным на эсминцах пр.956 используется СУ «Лев-214 (МР-104). В состав системы входят РЛС сопровождения цели, ТВ-визир, лазерный дальномер ДВУ-2 (дальномерно-визирное устройство, разработано ЦНИИАГ и ПО ЛОМО с использованием системы автономной косвенной стабилизации лазерного луча в 1977 г.), баллистический вычислитель, аппаратура селекции целей и помехозащиты. СУ стрельбой обеспечивает прием целеуказания от общекорабельных средств обнаружения, измерение параметров движения целей, выработку углов наведения орудий, корректировку стрельбы по всплескам, автоматическое слежение за снарядом. РЛС МР-184 — двухдиапазонная РЛС сопровождения целей, одновременно сопровождает 2 цели; Дальность инструментальная — 75 км Дальность сопровождения целей — 40 км Масса системы — 8 т

История эксплуатации

АУ размещена на кораблях ВМФ России (проектов 956, 1144, 1164) и др. На эсминцах пр. 956 размещены две (носовая и кормовая) башни А-218: перед надстройкой на баке и за вертолётным ангаром. Сектор стрельбы по горизонтали в пределах по 100 градусов от борта, боезапас каждой башни — по 320 снарядов. Эсминцы проектов 956 и 956Э, а также их варианты стали первыми кораблями подобного класса, оснащёнными этими установками.

На ракетных крейсерах пр. 1164 и 1164А «Москва» установлено по одной установке А-218 на баке перед фальшбортом носового среза. Установка обеспечивает горизонтальный сектор стрельбы 210 градусов, имеет боезапас — 340 выстрелов. На крейсере «Москва» оснащена по системе модернизации прибором АСУ артиллерии «Пума» (аналог наземного комплекса «Подача»)для централизованного «бесприцельного» наведения по целям близким к дальней границе поражения.

На тяжёлых атомных крейсерах (на самом первом из серии 2 башни АК-100 на всех последующих 1 башня АК-130) проекта 1144 «Киров» (переименован в «Адмирал Ушаков») установлена одна башня А-218 в корме за ограждением кормового наблюдательного поста с сектором стрельбы 180 градусов. Установка монтируется на всех кораблях, кроме самого «Кирова», то есть на трёх последующих. Боезапас установки 440 выстрелов, она оснащена системой управления «Русь-А» от поста централизованного наведения корабельной артиллерии.

Ещё одним эксплуатантом установки является эсминец пр. 1155-3, переделанный из противолодочного корабля проекта 1155 «Удалой» под проект 956ЭСМ-1 с установкой двух пакетов ПКРК 3М80 и одной спаренной башни А-218 в носу с боезапасом 210 снарядов.
