Авиационный противотанковый ракетный комплекс 9K113 «Штурм-В» (Россия)

9К113 Штурм-В

Противотанковый ракетный комплекс

9К113 «Штурм-В» с ракетами 9М114 «Кокон» и 9М120 «Атака» разработан КБ Машиностроения (г.Коломна). Производство ПТКР велось на Ижевском машиностроительном заводе.

Разработка противотанкового ракетного комплекса (ПТРК) с полуавтоматическим радиокомандным наведением стартующих из транспортно-пускового контейнера (ТПК) сверхзвуковых ракет была начата в 1968 г. Испытания совместно с вертолетом Ми-24 начаты в 1972 г. Первый вариант комплекса — 9К113 «Штурм-В» принят на вооружение в составе комплекса вооружения вертолета Ми-24В 29 марта 1976 г. Поступления в строевые части по западным данным начались в 1980 г.

Модернизированный вариант 9К113М «Штурм-ВМ» с ракетами 9М120 «Атака» разработан для применения в комплексе вооружения более совершенных вертолетов Ми-24П и Ми-28.

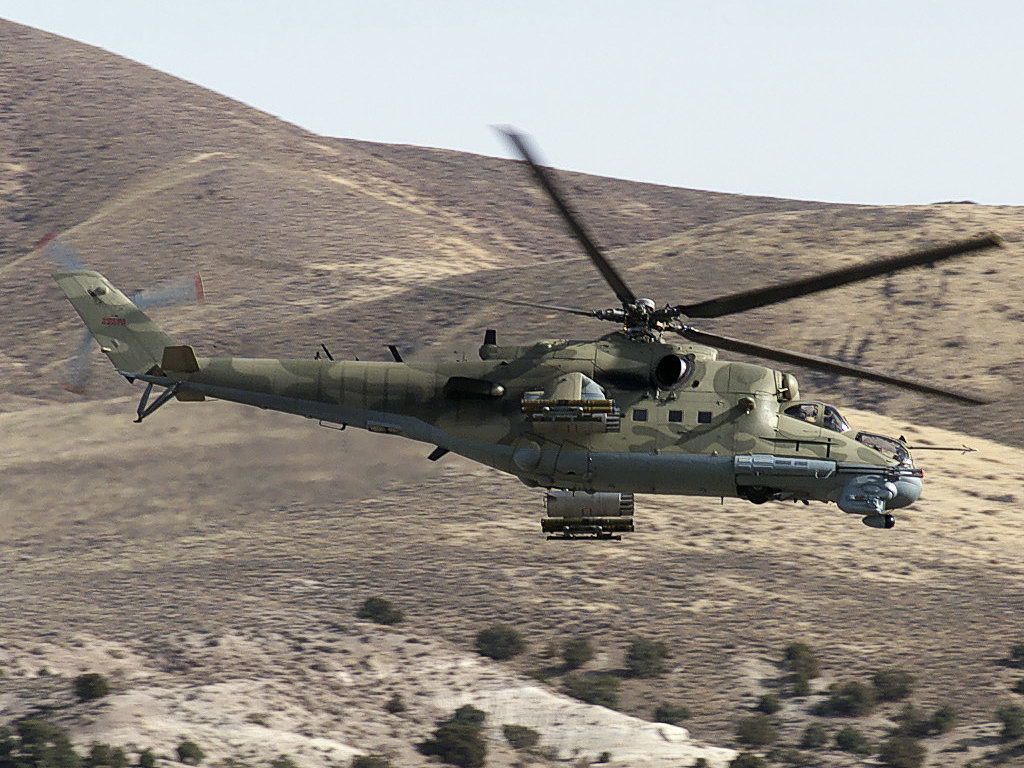

Вертолет Ми-24П с ракетами ПТУР 9М120 «Атака» комплекса 9К113М «Штурм-ВМ»

Наименование комплекса по системе обозначений НАТО — AT-6 SPIRAL. Ракеты ПТРК «Штурм-В» / «Штурм-ВМ» могут применяться по низколетящим воздушным целям.

ПТРК «Штурм-В» / «Штурм-ВМ» в ВС России

В составе комплекса вооружения вертолетов фронтовой авиации Ми-28Н применяется ракетный комплекс 9К113М «Штурм-ВМ» с ракетами 9М120 «Атака»разных модификаций. Серийное производство ПТРК ведется предприятиями Корпорации Тактическое Ракетное Вооружение. Комплекс поставляется на экспорт для вертолетов Ми-24П и Ми-28НЭ.

Конструкция ПТРК

Пусковая установка — ракета применяется из транспортно-пусковых контейнеров, которые подвешиваются под вертолет-носитель на специальных узлах подвески. Вертолет Ми-28Н несет до 16 ТПК с ПТУР 9М120 «Атака». Вертолеты типа Ми-24 могут нести 4 ТПК с ракетами комплекса «Штурм-В» / «Штурм-ВМ».

Ракета комплекса выполнена по аэродинамической схеме «утка». Переднее оперение складное, крыло — складное полукруглое, ракета стабилизируется вращением.

Двигатель — РДТТ двухрежимный — стартово-маршевый.

ТТХ ПТРК 9К113М «Штурм-ВМ» с ракетой 9М120 «Атака»

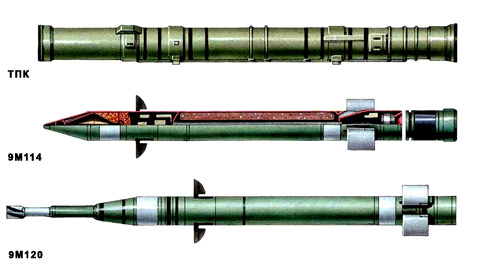

Ракеты ПТРК 9К113 «Штурм-В» и 9К113М «Штурм-ВМ»

Боевая часть

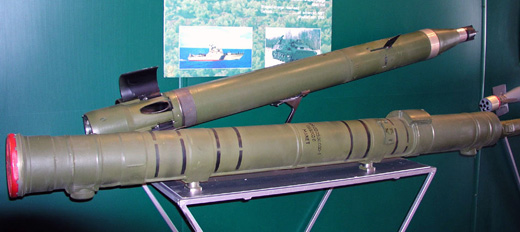

Ракета 9М120 «Атака»и ТПК ПТРК 9К114М «Штурм-ВМ» на выставке МАКС-2003

Система управления и наведение

Модификации:

Комплекс 9К113 «Штурм-В» — базовый вариант ПТРК, принят на вооружение в 1976 г. Применяется с ракетами 9М114, 9М114Ф, 9М114М.

Комплекс 9К113М «Штурм-ВМ» — модернизированный вариант ПТРК, принят на вооружение в конце 1980-х годов. Применяется с ракетами 9М120 «Атака» с разными вариантами боевых частей.

Сверхзвуковой уничтожитель: на что способен противотанковый комплекс «Штурм-СМ»

«Штурм» — единственный в мире противотанковый ракетный комплекс ПТРК, который установлен сразу на трёх видах носителей: наземных,воздушных и морских. О наземном варианте убийцы бронетехники, читайте в материале сайта телеканала «Звезда».

Комплекс 9К132 «Штурм-СМ» (самоходный модернизированный) является усовершенствованным вариантом ПТРК 9К113 «Штурм-С». Разработку комплекса осуществлял коллектив конструкторов коломенского Конструкторского бюро машиностроения (ФГУП «КБМ», ныне АО «НПК «КБМ») во главе с Сергеем Непобедимым в начале 70-х гг. в рамках опытно-конструкторской работы (ОКР) по разработке противотанкового ракетного комплекса, предназначенного на замену самоходному ПТРК 2К8 «Фаланга».

Одними из главных требований, предъявляемых к новому комплексу заказчиком, были обеспечение максимальной дальности стрельбы не менее 5 км и сверхзвуковой скорости полета противотанковой управляемой ракеты (ПТУР) на траектории. Это требование обосновывалось тактическими соображениями, т.к. сокращалась в разы продолжительность полета дозвуковой ракеты на максимальную дальность стрельбы. Это не давало возможности противнику принять защитные меры, например, поставить аэрозольную завесу или обстрелять позицию ПТРК при своевременном обнаружении пуска ракеты. Кстати, на сегодняшний день «Штурм-С» и «Штурм-СМ» являются единственными в мире наземными противотанковыми комплексами со сверхзвуковыми ПТУР.

Читать еще:  Межконтинентальная баллистическая ракета 15А14 Р-36М (СССР)

Однако за достижение максимальной скорости полета ракеты 560 м/с пришлось заплатить увеличением массы ракеты по сравнению с дозвуковыми ПТУР, а также отказом от применения простой и помехоустойчивой проводной системы управления.

Разработка комплекса «Штурм» изначально велась в двух вариантах – самоходный ПТРК «Штурм-С» для Сухопутных войск и вертолетный ПТРК «Штурм-В» для ВВС. При этом неуклонно соблюдался основополагающий принцип создания единой ракеты для всех вариантов комплекса и единые основы построения систем управления с максимальной степенью унификации аппаратуры.

Для обоих вариантов комплекса была разработана максимально унифицированная ракета 9М114 «Кокон» с моноблочной кумулятивной боевой частью. Позднее – в начале 80-х гг., для комплексов «Штурм», была создана и принята на вооружение ракета 9М114Ф с фугасной боевой частью, предназначенная в основном для поражения фортификационных сооружений типа ДОТ и ДЗОТ, живой силы противника в зданиях и других помещениях ограниченного объема.

Как и другие ПТУР второго поколения, ракета комплекса «Штурм» поставляется с завода-изготовителя и эксплуатируется в войсках в стеклопластиковом транспортно-пусковом контейнере (ТПК). Его конструкция обеспечивает придание ракете вращения вокруг продольной оси в процессе старта и 10 летний гарантийный срок хранения.

В процессе серийного производства ракеты семейства 9М114 неоднократно модернизировалась в направление повышения боевой эффективности, дальности пуска, повышения помехозащищенности и т.д.
Система наведения ракет ПТРК «Штурм-С» – полуавтоматическая, радиокомандная, с инфракрасным сигналом слежения.

При разработке наземного варианта комплекса встретились свои сложности. В частности, наведению на цель препятствовала пыль, поднимавшаяся за летящей ракетой. Это явление непроявлялось при пусках дозвуковых ПТУР. Но нашим конструкторам удалось решить эту проблему.

В качестве базового шасси для боевой машины самоходного ПТРК «Штурм-С» был выбран плавающий бронированный легкий многоцелевой транспортер МТ-ЛБ. Машина обладала очень высокой проходимостью и внутренним объемом, достаточным для размещения выдвижной пусковой установки и автоматизированного устройства заряжания. Компоновка пусковой установки и других агрегатов позволяет вести стрельбу с открыто расположенной позиции, оборудованного укрытия, а также с водной поверхности при движении МТ-ЛБ вплавь со скоростью до 5 км/ч. Боевая машина (БМ) самоходного ПТРК «Штурм-С» получила обозначение 9П149.

Характерной особенностью новой БМ была наводимая в двух плоскостях пусковая установка (ПУ) с автоматическим перезаряжанием. Для комплекса «Штурм-С» удалось обеспечить боевую скорострельность 3 — 4 выстрела в минуту. После пуска ракеты ТПК с ПУ сбрасывается, и она убирается внутрь машины, где размещен вращающийся барабан с 12-ю ТПК с ПТУР.

Все испытания сухопутного варианта ПТРК были завершены в 1978 году, а в 1979 г. ПТРК «Штурм-С» был принят на вооружение частей и соединений Советской Армии. Обладая большой дальностью стрельбы, малым временем полета к цели и высокой помехозащищенностью, ПТРК «Штурм-С» имеет неоспоримое преимущество по боевой эффективности, перед противотанковыми комплексамиTOW-2 и HOT.

ПТРК «Штурм-С» экспортировался в десятки стран мира, включая страны Варшавского договора, Кубу, Анголу, Заир, Индию, Кувейт, Ливию, Сирию и т. д., успешно использовался в ходе боевых действий в Афганистане, Анголе, Эфиопии, на территории бывшего СССР. На западе ракета получила обозначениеAТ-6 Spiral.

Читать еще:  Межконтинентальная баллистическая ракета МР-УР-100, МР-УР-100 УТТХ (СССР)

ПТРК 9К132 «Штурм-СМ» и 9К132Э «Штурм-СМЭ»

Несмотря на многие преимущества комплекса «Штурм-С», ему присущи и некоторые недостатки. К ним можно отнести невозможность обнаружения и поражения целей в ночное время без использования внешней подсветки. В связи с этим в первой декаде 2000-х годов ПТРК «Штурм-С» был модернизирован. Главной целью модернизации было обеспечение возможности использования ПТРК в любое время суток и в любых погодных условиях.

Для этого в состав комплекса аппаратуры ПТРК «Штурм-С» введена обзорно-прицельная система с телевизионным и тепловизионным каналами. Кроме того, в противотанковом комплексе «Штурм-СМ» была обновлена аппаратура управления ракетой для использования ракетного комплекса на различных платформах. Используемые в модернизированном ПТРК управляемые ракеты «Атака» в зависимости от обстановки используют радиокомандную или лазерно-лучевую системы управления.Дальность управляемого полёта ракеты увеличилась с 5 до 6 км, амаксимальная скорость полета ракеты составила 550 м/с.

В составе ПТРК «Штурм-СМ» («Штурм-СМЭ» – экспортный вариант комплекса) можно использовать, как ПТУР прежнего комплекса типа 9М114 и 9М114Ф, так и нового семейства «Атака» – 9М120, 9М120-1 с кумулятивной тандемной боевой частью и 9М120Ф, 9М120Ф-1, 9М120-1Ф, 9М120-1Ф-1 с фугасной (объемно-детонирующей), осколочно-фугасной и осколочно-фугасной с неконтактным взрывателем боевыми частями. Последняя обеспечивает эффективное поражение низколетящих целей и живой силы противника, расположенной за складками местности и искусственными укрытиями.

Благодаря использованию современной элементной базы и комплектующих повышена надёжность, что позволило отказаться от регламентных проверок ракет в войсках в течение всего срока эксплуатации.
Главным внешним отличием БМ 9П149М модернизированного комплекса «Штурм» является установкана лобовой части машины справа поворотного блока с оптико-электронным оборудованием, предназначенным для поиска целей и наведения ракет.

Противотанковый ракетный комплекс 9K113 «Штурм-В».

Противотанковый ракетный комплекс 9K113 «Штурм-В».

Разработчик: КБ Машиностроения (Коломна)
Страна: СССР
Испытания: 1972-1976 гг.
Принятие на вооружение: 1976 г.

9K113 «Штурм-В» — авиационный противотанковый ракетный комплекс. «Штурм-В» создан на базе наземного самоходного противотанкового комплекса «Штурм-С» . В составе обоих комплексов используются ракеты 9М114, 9М114П и 9М114Ф. Комплекс предназначен для поражения современных танков, боевых машин пехоты, пусковых установок ПТУР и ЗУР, долговременных огневых точек типа ДОТ и ДЗОТ, низколетящих малоскоростных воздушных целей, а также живой силы противника в укрытиях.

Комплекс позволяет использовать и ракету 9М120 «Атака» с тандемной кумулятивной боевой частью и 9М120Ф с фугасной. Этот комплекс получил обозначение «Штурм-ВМ». На западе ракета получила обозначение AТ-6 «Spiral».

В состав комплекса входят:
-боевые средства, состоящие из аппаратуры наведения и управления, установленной на вертолете;
-управляемые ракеты в транспортно-пусковых контейнерах (ТПК) «Штурм» и «Атака»;
-средства технического обслуживания для баз и арсеналов, состоящие из контрольно-проверочной аппаратуры наведения и управления носителя и контрольно — проверочной аппаратуры для регламентных проверок ракет;
-учебно-тренировочные средства, состоящие из тренажера и учебных макетов ракет.

Ракета комплекса «Штурм-В» (всех модификаций) выполнена по схеме «утка». Ракета — двухступенчатая. Аппаратура управления и наведения — оптический прицел со встроенным пеленгаторным каналом, баллистическим вычислителем, аппаратурой радиокомандной связи «Радуга-Ш» (поле зрения по каналу захвата — 9°, поле зрения по каналу сопровождения — 2°, масса — 224 кг). Тип старта — из транспортно-пускового контейнера с помощью вышибного заряда.

Читать еще:  Самоходная артиллерийская установка DANA

Система наведения ракет — полуавтоматическая, радиокомандная, с инфракрасным сигналом слежения. Она имеет высокую помехоустойчивость за счет использования при наведении ракеты двух специальных кодов и пяти фиксированных частот. Для управления стрельбой разработаны специальные программы, которые позволяют ракете на первоначальном этапе лететь по траектории выше линии визирования, а при подлете к танку на расстояние 500-700 метров она опускается и поражает цель. Это дает возможность оператору независимо от погодных условий и работы двигателей ракеты всегда видеть поражаемый объект. При максимальной дальности стрельбы точность системы управления ПТУР не превышает 0,6 угловой минуты. Это позволяет обстреливать любые малоразмерные бронированные цели и даже вертолеты в режиме зависания и подлета. Максимальная высота поражения воздушных целей (пуск на уровне моря) составляет 3000 метров.

Испытания комплекса «Штурм-В» проводились на вертолете Ми-24 с 1972 года по 1974 год. В дальнейшем ракетный комплекс стал основным оружием серийных вертолетов Ми-24В (принят на вооружение 28 марта 1976 года). На вертолете Ми-24В штатно устанавливалось четыре ракеты 9М114. В 1986 году были проведены испытания вертолета Ми-24В с новым многозамковым балочным держателем, при наличии которого на вертолете может устанавливаться до 16 ПТУР «Штурм». Ракетным комплексом «Штурм» оснащен и новый боевой вертолет Ми-28. На одном вертолете Ми-28 устанавливается до 16 ракет на двух пусковых установках. Уральский оптико-механический завод совместно с Красногорским заводом и НПО «Геофизика» для модернизации вертолетов Ми-24В с ПТУР «Штурм» создал новую прицельную станцию.

Улан-Удэнский авиазавод разработал и предлагает на экспорт новую штурмовую модификацию транспортно-боевого вертолета Ми-8 — вертолет Ми-8АМТШ с восемью ПТУР «Штурм» и четырьмя зенитными ракетами «Игла». В настоящее время с комплекса «Штурм-В» можно использовать усовершенствованные ракеты 9А2200 и 9М2313 комплекса «Атака-В».

Дальность стрельбы, м
— ракетой 9М114 «Штурм»: 5000
— ракетой 9М120 «Атака»: 6000
Средняя скорость полета, м/с: 420-530
Скорость полета носителя, км/ч: до 300
Сектор маневрирования носителя, °: ±60
Время полета на максимальную дальность, с: 14,5
Вероятность поражения цели: 0,65-0,98
Бронепробиваемость, мм: 500-650
Вес боевой части, кг: 5,3-6
Длина ракеты, мм: 1830-1840
Макс. диаметр корпуса ракеты, мм: 130
Стартовый вес, кг: 31,4 — 35,4
Вес ракеты в ТПК, кг: 46-46,5
Температура применения, C°: ±50
Носитель: Ми-24В, Ми-24П, Ми-24ВП, Ми-28, Ка-29, Ми-8МТВ5 (Ми-17МД), Ми-8АМТШ.

ПТРК «Штурм-В» и ПЗРК «Игла» на Ми-24Д.

Ми-24В армейской авиации Польши с ПТРК «Штурм-В».

Ми-35П ВВС Кипра с ПТРК «Штурм-В».

ПТРК «Штурм-В» на Ка-29.

ПТРК 9М120 «Атака».

ПТРК 9М120 «Атака» на Ми-28.

9К113 «Штурм-В». Схема.

Зона поражения комплекса «Штурм-В» в горизонтальной плоскости.

Зона поражения комплекса «Штурм-В» в вертикальной плоскости.
