Зенитный ракетный комплекс Patriot (США)

Американская система ПВО – ЗРК «Patriot»

ЗРК Patriot («Пэтриот») применяется для защиты крупных административно-промышленных центров, военно-воздушных и военно-морских баз от всех современных средств воздушного нападения в условиях сильного радиоэлектронного противодействия со стороны противника. Комплекс в состоянии одновременно обнаруживать и распознавать более 100 целей, непрерывно вести 8 из них, осуществлять подготовку исходных данных к стрельбе, пуск и наведение до 3 зенитных ракет на каждую цель. Разработка комплекса началась еще в 1963 году, окончательно на вооружение армии США ЗРК Patriot был принят в 1982 году.

Зенитная батарея состоит из 4-8 пусковых установок с 4 ракетами на каждой. Батарея – это минимальное по составу тактико-огневое подразделение, которое может самостоятельно решать все боевые задачи. Чаще всего комплекс применяется в составе дивизиона. ЗРК Patriot обладает достаточно высокими боевыми возможностями, состоит на вооружении армии США и рассматривается как наиболее перспективный комплекс для вооружения стран НАТО. Эффективность комплекса строится на передовых схемных решениях, использовании в агрегатах и системах комплекса современных материалов и ряда прогрессивных технологий.

Состав комплекса Patriot :

— командный пункт управления огнем AN/MSQ-104;
— многофункциональная РЛС с фазированной антенной решеткой AN/MPQ-53;
— пусковые установки (ПУ) М901;
— зенитные управляемые ракеты (ЗУР) МIМ104;
— источники энергоснабжения AN/MSQ-26;
— средства радиотехнической и инженерной маскировки;
— средства связи, технологическое оборудование;

Зенитная управляемая ракета МIМ104, используемая в ЗРК Patriot представляет собой одноступенчатую ракету, выполненную по нормальной аэродинамической схеме. Ракета включает в себя следующие отсеки (от носовой к хвостовой части): обтекатель, головка самонаведения, боевая часть, двигатель, система управления (включает в себя блок управления, четыре руля управления с гидроприводами и крестообразно расположенные стабилизаторы). При маневрировании перегрузка ракеты может составлять более 25 единиц. Контроль за состоянием всех систем ракеты производится с помощью встроенных приборов, сообщения об обнаруженных неисправностях поступают на ЭВМ системы управления огнем.

Управление полетом реализуется при помощи комбинированной системы наведения на цель. На начальном этапе ракета использует программное управление, на среднем участке – радиокомандное, на конечном участке полета – используется метод TMV (Track-via-missile – сопровождение цели через ракету), который сочетает в себе командное наведение с полуактивным. Использование TMV позволяет значительно снизит чувствительность зенитной ракеты к методам радиоэлектронного противодействия, а также позволяет организовать ее полет по наиболее оптимальной траектории с гарантией высокого поражения целей.

Основные ТТХ ракеты МIМ104 :

— масса ракеты 912 кг
— масса боевой части – 24 кг
— максимальная дальность перехватываемой цели – 80 км
— максимальная высота перехватываемой цели – 24 км
— минимальная дистанция уничтожение целей – 3 км
— минимальная высота летящей цели – 60 метров.
По данным показателям ЗРК Patriot значительно уступает российской системе ПВО С-400, имеющей более совершенные ракеты.

Командный пункт управления огнём AN/MSQ-104

• КП управления огнем ЗРК Patriot размещается в специальном контейнере, смонтированном на шасси автомобиля М814. Внутри командного пункта вдоль одной стены располагается аппаратура связи и рабочее место 1-го оператора, вдоль другой стены расположены – ЭВМ, оконечное устройство передачи данных, рабочее место 2-го оператора и ряд вспомогательного оборудования.

• Всего боевой расчёт состоит из 2-х операторов. Каждое рабочее место оборудовано индикатором воздушной обстановки диаметром в 53 см, устройством управления индикатором, набором клавиатур для ввода и вывода информации требуемой для управления огнем в процессе боевой работы, а также блоком контроля функционирования всей аппаратуры комплекса.

• Один из индикаторов отображает общую обстановку в зонах обнаружения, управления и огня батареи, а другой отображает имеющуюся информацию по управлению всеми элементами батареи ЗРК и текущую боевую обстановку. Применение специальной сервисной аппаратуры позволяет осуществлять диагностику работы отдельных элементов ЗРК и всего комплекса даже во время ведения боя.

Многофункциональная РЛС AN/MPQ-53

• РЛС размещается на двухосном седельном полуприцепе массой в 15 тонн и транспортируется с помощью колесного тягача М818. Функционирование РЛС во многом автоматизировано. Ее обслуживание осуществляется с пункта управления боевым расчетом в составе 2-х операторов. РЛС способна в заданном секторе практически одновременно обнаружить и вести от 90 до 125 целей и управлять полетом всех наводимых на них ракет.

• Максимальная дальность опознавания целей составляет 35-50 км при высоте полета цели 50-100 м и до 170 км при высоте полета в диапазоне 1000-10000 метров. Определение целей достигается путем применения фазированной решетки и быстрой ЭВМ, которая управляет работой РЛС на всех этапах. Система управления обеспечивает применение ЗРК Patriot вместе с самолетами дальнего обнаружения и управления Е-3 «Сентри». В такой ситуации Patriot может находиться в режиме полного радиолокационного молчания до самого последнего момента — до получения целеуказания от АВАКСа, находящегося в воздухе.

В походном положении антенна РЛС укладывается на крышу кабины. Выбор сектора работы РЛС производится с помощью поворота кабины в нужном направлении. При зафиксированном положении кабины, РЛС может вести поиск целей по азимуту в секторе 90 градусов, а также осуществлять их сопровождение и наведение на них ракет в секторе 110 градусов.

Характерной особенностью РЛС можно назвать преобразование сигналов в цифровую форму, что обеспечивает возможность использования ЭВМ для управления режимами ее работы. В работе РЛС используется принцип уплотнения при зондировании, обработке и приеме сигналов по времени. Вся зона, которая просматривается РЛС может быть поделена на 32 отдельных участка, каждый из которых при построчном сканировании один за другим просматривается лучом ФАР. При этом длительность данного цикла на каждом участке примерно 100 мкс, с возможностью изменения режима РЛС по каждому циклу.

• Основное время рабочего цикла тратиться на поиск целей в заданном секторе, меньшая – на их сопровождение и наведение зенитных ракет. Длительность полного цикла работы станции по поиску, последующему сопровождению целей и наведению на них ракет составляет 3,2 с. AN/MPQ-53 имеет также режим работы, при котором воздушная обстановка контролируется не во всей зоне из 32 участков, а лишь в выборочных из них, в которых наиболее вероятно появление воздушных целей.

Читать еще:  Баллистическая ракета MGM-31 Pershing (США)

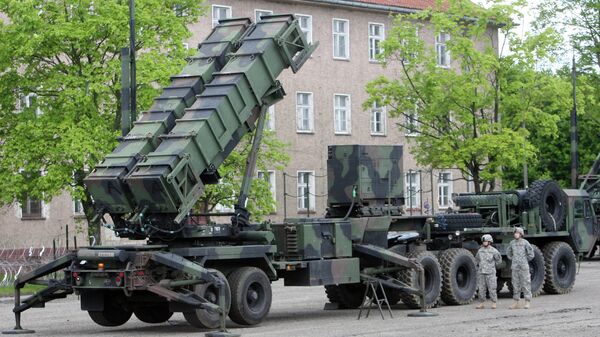

Пусковая установка М901

• ПУ используется для пуска ракет их транспортировки и временного хранения. ПУ монтируется на двухосном седельном полуприцепе М860 и перемещается с помощью колесного тягача. В состав пусковой установки входит подъемная стрела, механизм подъема ЗУР и наведения их по азимуту, привод для установки радиомачты, которая используется для передачи данных и приема команд на пункт управления огнем, аппаратура связи, агрегат питания и электронный блок.

• С момента получения команды на пуск ракет, осуществляется ввод необходимых данных в их запоминающие устройства. Когда оператор нажимает на пульте кнопку «пуск» к аппаратуре системы управления подается питание, после чего наземная ЭВМ пункта управления огнем автоматически активирует систему управления ракетой и осуществляет все необходимые расчеты, готовя ее алгоритм полета.

• Время реакции ЗРК сокращается при помощи предварительного поворота стрелы ПУ по направлению предполагаемой воздушной атаки, а также за счет уменьшения потери времени на выход ракеты на заданную полетную траекторию. При расположении комплекса на местности за каждой из ПУ закрепляется какой-либо сектор пространства, причем сектора эти многократно перекрываются. Таким образом, удается достичь всеракурсности стрельбы, в отличие от ЗРК, которые используют вертикально стартующие зенитные ракеты, осуществляющие разворот к цели уже после старта. Однако полное время развертывания комплекса с марша составляет 30 минут, что значительно превышает время развертывания российских комплексов ПВО.

МОДИФИКАЦИИ

ЗРК Patriot РАС-1 (Patriot Advanced Capability, рус. «пэтриот» с перспективными возможностями). Работы по его созданию начались в марте 1985 года и преследовали цель увеличения эффективности поражения средствами комплекса тактических баллистических ракет. Центральной задачей было выбрано не уничтожение баллистической ракеты, а ее отклонение от точки прицеливания на расстояние в несколько километров. Усовершенствованию в первую очередь подверглось программное обеспечение комплекса, также были увеличены углы сканирования РЛС.

ЗРК Patriot PAC-2

• Дальнейшая модернизация также преследовала цель обеспечения прикрытия небольших районов от ударов тактических баллистических ракет. Теперь в задачу ЗРК входило не только отклонение ракеты от цели, но и ее полная ликвидация. В ходе модернизации коснулись не только программного обеспечения, но и усовершенствовали боевую часть ракеты, которая получила новый взрыватель, и поражающие элементы увеличенной массы (масса осколков увеличена с 2 до 45 гр.). Данные изменения никак не отразились на поражении обычных аэродинамических целей и в дальнейшем модернизированная ракета стала стандартом для всех ракет комплекса.

• В рамках дальнейших этапов модернизации ракеты получили новый радиовзрыватель, одновременно с этим была в очередной раз переработана программная начинка РЛС AN/MPQ-53 для улучшения способности к перехвату ТБР. В ходе модернизации, по мнению специалистов в 4 раза удалось увеличить площадь, обороняемую ЗРК Patriot от тактических баллистических ракет.

ЗРК Patriot PAC-3

• В рамках третьего этапа модернизации, направленной на дальнейшее повышение эффективности поражения аэродинамических целей, выполненных по технологии «стелс» и баллистических целей комиссия рассматривала 2 варианта с ракетами МIМ109 и ERINT. В феврале 1994 года конкурсная комиссия выбрала второй вариант. Ракета ERINT представляет из себя высокоманевренную противоракету прямого попадания, одноступенчатый твердотопливный снаряд, изготовленный по нормальной аэродинамической схеме с аэродинамическими рулями-элеронами и крыльями малого удлинения.

• В процессе испытаний ракета ERINT неоднократно добивалась прямых попаданий в баллистические ракеты. Так 15 марта 1999 года прямое попадание противоракеты уничтожило ракету-мишень, которая представляла собой вторую и третью ступени МБР «Минитмен-2». По словам создателей, ERINT способна поражать баллистические ракеты с дальностью полета не превышающей 1000 км.

• Ввиду существенно меньших размеров данных ракет на ПУ М901 можно разместить 16 ракет, по 4 штуки в каждом контейнере под ЗУР МIМ-104. С целью максимальной эффективности использования ЗРК Patriot РАС-3 планируется сочетать ПУ с ракетами ERINT и МIМ-104, что повышает огневую мощь одной батареи примерно на 75%.

Пэтриот

MIM-104 «Пэтриот» (англ. MIM-104 Patriot , перевод с английского — Патриот) — американский зенитный ракетный комплекс (ЗРК), используемый армией США и их союзниками. Производится американской компанией Рэйтеон. Система Пэтриот создавалась с 1963 г. для замены системы MIM-14 «Найк Геркулес» в качестве основной платформы воздушной защиты на средних и больших высотах, и системы MIM-23 «Хок» в качестве платформы воздушной тактической защиты на средних высотах. В дополнении к этому, Пэтриот играет роль платформы перехвата баллистических ракет, причем эта роль сегодня является ключевой задачей комплекса. В октябре 1980 г. был подписан контракт на производство комплекса, который в декабре 1981 г. был поставлен в войска.

Название системы «Patriot» может быть также растолковано как акроним от фразы англ. Phased Array Tracking Radar to Intercept Of Target (РЛС сопровождения c фазированной антенной решёткой для перехвата целей).

ЗРК «Пэтриот» состоит из ракеты воздушного перехвата и высокопроизводительной радарной системы. Пэтриот был разработан в «Редстоунском арсенале», расположенном в Хантсвилле, Алабама, известный разработкой в прошлом системы перехвата баллистических ракет «Сэйфгард» (англ. Safeguard Program ) и её компонент, ракет «Спартан» и «Спринт». В настоящий момент эксплуатируется и поставляется в другие страны усовершенствованная версия системы, «Patriot» PAC-3.

Стоимость поставки 9 батарей (по 4 ПУ на батарею) систем «Пэтриот» может доходить до $9 млрд (включает в себя: 36 ПУ ЗУР «Пэтриот» PAC-3 (9 батарей по 4 ПУ), 288 ЗУР «Пэтриот» PAC-3, 216 ЗУР с усовершенствованным наведением GEM-T, 10 комплектов РЛС с фазированной решеткой, 10 контрольных станций захвата цели) [1] .

Содержание

История

Предыстория

Разрабатывавшийся с 1951 года проект противоракеты SAM-A-19 Plato мобильной системы защиты подразделений Армии США от ракет средней и меньшей дальности (менее 3000 км), был прекращён в феврале 1959 года. [2] Армия США начала поиск замены, способной защитить полевые подразделения от баллистических ракет противника. В сентябре того-же года, были начаты работы по программе FABMDS (англ. Field Army Ballistic Missile Defense System ) [3] . По май 1960 года включительно, армия США проводила внутреннее изучение требований к системе в целях определения правильного облика ЗРК, как результат, было определено, что должен быть разработан полностью мобильный комплекс ПВО/ПРО с возможностью одновременного обстрела четырёх целей с более чем 95 % вероятностью поражения баллистических ракет [3] . В ответ на запрос предложений по FABMDS от оборонной промышленности, к июлю 1960 года было получено в общей сложности 17 предложений [3] . В сентябре того же года, были заключены контракты на разработку технико-экономического обоснования (ТЭО) проекта с Convair, General Electric, Martin, Hughes, Sylvania Electric (англ.) русск. и Raytheon. По результатам рассмотрения представленных ТЭО в период с июля по сентябрь 1961 года, был выбран проект компании «Дженерал Электрик» [3] .

Читать еще:  180-мм пушка С-23 / 203-мм гаубица С-33 / 280-мм С-43 (СССР)

FABMDS разрабатываемая «Дженерал Электрик» была довольно большой и тяжёлой системой. Мобильность комплекса была пожертвована в пользу реализации защиты от широчайшего спектра возможных угроз, включая баллистические ракеты с дальностью в диапазоне от 90 до 1500 км. Предполагалось что ракеты FABMDS будут оснащены боевой частью в ядерном снаряжении, что очевидно, вносило ограничения на минимальные высоту подрыва и дальность стрельбы [3] .

В конце концов, руководство МО США пришло к выводу, что ограниченные возможности, предлагаемые к реализации в FABMDS, при использованием доступных в то время технологий не смогут оправдать высокую стоимость и время затраченное на разработку [3] . Соответственно, контракт на разработку FABMDS с «Дженерал Электрик» заключён не был, а программа была официально закрыта в октябре 1962 года [3] . Но несмотря на то, что работы по программе FABMDS были прекращены, была сразу же начата новая программа, названная AADS-70 (англ. Army Air-Defense System — 1970 ) — фактически, являвшейся продолжением FABMDS под другим обозначением [3] . Предполагалось, что разрабатываемый в рамках программы AADS-70 ЗРК дополнит, а в дальнейшем и заменит находившийся на вооружении армии США комплекс ПВО MIM-23 Hawk.

15 октября 1964 года Секретарь обороны США Роберт Макнамара дал указание о переименовании программы разработки армейской системы ПВО 1970-х годов в SAM-D (англ. Surface-to-Air Missile, Development ). [4] Собственно, работы по созданию зенитно-ракетного комплекса SAM-D были начаты в январе 1965 года. Тактико-технические требования на комплекс были расплывчаты и часто менялись, однако, всегда содержали требование не только о возможности защиты от аэродинамических средств воздушного нападения, но и о защите от баллистических ракет малой дальности. [5] В мае 1967 года, компания Raytheon была выбрана в качестве генерального подрядчика по разработке SAM-D, а огневые испытания опытных образцов ракет SAM-D начались в ноябре 1969 года. [5]

Этап технической разработки начался в 1973 году, однако, в январе 1974 года в тактико-технические требования к проекту были внесены значительные изменения. [5] Эти изменения предписывали реализовать принцип полуактивного наведения через ракету (англ. Track-Via-Missile ), [5] когда отражённый от цели сигнал наземной РЛС принимался пассивной головкой летящей ЗУР, а не самой РЛС, и по помехоустойчивому каналу связи транслировался на наземный пункт управления, где обрабатывался быстродействующим компьютером и формировались команды наведения передаваемые далее на борт управляемой ракеты. Такой принцип, позволяет упростить и снизить стоимость бортового оборудования ракеты, а также задействовать в системе мощные средства обработки радиоэлектронных сигналов. [6] Учитывая это, а также то, что ракета всегда ближе к цели, чем наземная РЛС, этот метод значительно улучшает точность и способность селектировать ложные цели. [5]

Необходимость реализации нового требования привела к значительной задержке в разработке ЗРК — полномасштабная разработка SAM-D была начата только в январе 1976 года, после того, как полуактивное наведение через ракету было продемонстрировано на испытаниях в 1975 году. [5] В это-же время было присвоено официальное обозначение XMIM-104А, а в мае 1976 года, SAM-D был переименован в Patriot. [5]

Зенитный ракетный комплекс (ЗРК) Patriot: модификации и характеристики

Турция обратилась к НАТО с просьбой предоставить ей ЗРК «Пэтриот» для защиты от возможного воздушного нападения со стороны Сирии. В альянсе заявили, что рассмотрят запрос в приоритетном порядке.

Головным разработчиком этой системы является американская компания Raytheon («Рэйтеон»). Ракету разрабатывал концерн Martin Marietta («Мартин-Мариетта»).
Разработка комплекса началась в 1963 году. Первое летное испытание ракеты состоялось в феврале 1970 года, а в январе 1974 года ракетой были впервые выполнены маневры наведения по командам, поступающим с наземной радиолокационной станции (РЛС). Комплекс Patriot принят на вооружение сухопутных войск США в 1982 году.
Зенитная батарея состоит из 4‑8 пусковых установок с четырьмя ракетами на каждой. Батарея является минимальным по составу тактико‑огневым подразделением, которое может, самостоятельно выполнять боевую задачу. Чаще всего комплекс применяется в составе дивизиона.

В состав ЗРК Patriot входят :

— многофункциональная радиолокационная станция (РЛС) с фазированной антенной решеткой AN/MPQ‑53;
— пункт управления огнем AN/MSQ‑104;
— пусковые установки М901 (по четыре зенитных управляемых ракеты (ЗУР) на каждой пусковой установки (ПУ) в транспортно‑пусковых контейнерах);
— зенитные управляемые ракеты МIМ104;
— источники энергоснабжения AN/MSQ‑26;
— средства связи, технологическое оборудование;
— средства радиотехнической и инженерной маскировки.

Зенитная управляемая ракета МIМ104, используемая в ЗРК Patriot, представляет собой одноступенчатую ракету, выполненную по бескрылой аэродинамической схеме. Ракета состоит из следующих отсеков (от носовой к хвостовой части): обтекатель, головка самонаведения, боевая часть, двигатель, система управления (включает в себя блок управления, четыре руля управления с гидроприводами и крестообразно расположенные стабилизаторы). При маневрировании перегрузка ракеты может составлять более 25 единиц. Контроль за состоянием всех систем ракеты производится с помощью встроенных приборов, сообщения об обнаруженных неисправностях поступают на электронную вычислительную машину (ЭВМ) системы управления огнем.

Управление полетом реализуется при помощи комбинированной системы наведения на цель. На начальном этапе ракета использует программное управление, на среднем участке — радиокомандное, на конечном участке полета — используется метод TMV (Track‑via‑missile — сопровождение цели через ракету), который сочетает в себе командное наведение с полуактивным. Использование TMV позволило значительно снизить чувствительность зенитной ракеты к различным мерам радиоэлектронного противодействия, а также дало возможность организовать ее полет по наиболее оптимальной траектории с гарантией высокого поражения целей.
Ракеты размешаются в транспортно‑пусковых контейнерах, закрытых спереди и сзади эластичными крышками.

Диаметр ракеты — 0,41 м.
Длина ракеты — 5,31 м.
Размах стабилизаторов — 0,870 м.
Масса ракеты — 912 кг.
Масса ракеты в транспортно‑пусковом контейнере — 1696 кг.
Масса боевой части — 91 кг.
Максимальная скорость полета — 1700 м/с.
Дальность стрельбы:
— минимальная — 3 км,
— максимальная — 80 км.
Высота поражения цели:
— минимальная — 0,06 км,
— максимальная — 24 км.
Время полета — 8,3-17,0 с.

Читать еще:  100-мм нарезная танковая пушка Д10-Т2С (СССР)

Пункт управления огнем ЗРК Patriot (AN/MSQ‑104) размещается в специальном контейнере, смонтированном на шасси автомобиля М814. Внутри него установлена аппаратура связи, ЭВМ, оконечное устройство передачи данных, вспомогательное оборудование. Боевой расчет пункта управления состоит из двух операторов, для которых внутри контейнера оборудованы рабочие места.

Многофункциональная радиолокационная станция (AN/MPQ‑53) размещается на двухосном седельном полуприцепе массой в 15 тонн и транспортируется с помощью колесного тягача М818. Функционирование РЛС во многом автоматизировано. Ее обслуживание осуществляется с пункта управления боевым расчетом.

Основными элементами РЛС являются: антенная система, передатчик, приемник, цифровой процессор, блок управления, аппаратура сопряжения, аппаратура опознавания «свой-чужой». Аппаратура станции (за исключением антенной системы и сверхвысокочастотных устройств передатчика и приемника) размещена внутри кабины контейнерного типа и защищена от воздействия электромагнитного импульса ядерного взрыва, грозовых разрядов и электромагнитных помех.

Антенная система РЛС состоит из фразированных антенных решеток различного назначения (основной, приемной, пяти дополнительных приемных, системы опознавания «свой ‑ чужой») и компаратора (сравнивающего устройства), который конструктивно совмещен с высокочастотной аппаратурой приемника и передатчика и смонтирован на крыше кабины РЛС.

В походном положении антенна РЛС укладывается на крышу кабины, в боевом положении устанавливается под углом 67,5 градусов относительно горизонта. Выбор сектора работы РЛС производится с помощью поворота кабины в нужном направлении. При зафиксированном положении кабины, РЛС может вести поиск целей по азимуту в секторе 90 градусов, а также осуществлять их сопровождение и наведение на них ракет в секторе 110 градусов.

Многофункциональная РЛС осуществляет поиск, обнаружение, опознавание и определение координат целей. По мере приближения опасных целей к рубежу перехвата вычисляются упрежденные точки встречи и принимается решение на пуск ракет.

Радиолокационная станция способна в заданном секторе практически одновременно обнаружить и вести от 90 до 125 целей и управлять полетом всех наводимых на них ракет. Максимальная дальность опознавания целей составляет 35‑50 километров при высоте полета цели 50‑100 метров и до 170 километров при высоте полета в диапазоне 1000‑10000 метров. Определение целей достигается путем применения фазированной решетки и быстрой ЭВМ, которая управляет работой РЛС на всех этапах.

Длительность полного цикла работы станции по поиску, последующему сопровождению целей и наведению на них ракет составляет 3,2 секунды.
Пусковая установка (М901) используется для пуска ракет, их транспортировки и временного хранения. Она монтируется на двухосном седельном полуприцепе М860 и перемещается с помощью колесного тягача. В состав пусковой установки входят подьемная стрела, механизмы подъема ракет и наведения их по азимуту, агрегат питания, привод для установки радиомачты, служащей для приема команд и передачи данных на пункт управления огнем, электронный блок и аппаратура связи.
На пусковой установке (ПУ) размешаются четыре контейнера с зенитно‑управляемыми ракетами. Механизм наведения ПУ по азимуту обеспечивает поворот подъемной стрелы в требуемом направлении на угол от до 180 градусов, а механизм подъема устанавливает стрелу на угол 38 градусов, который является постоянным для пуска ЗУР.
При установке на местности за каждой ПУ закрепляется определенный сектор пространства, причем эти сектора многократно перекрываются. Этим достигается всеракурсность стрельбы ЗРК Patriot.
Полное время развертывания комплекса с марша составляет 30 минут.

Было создано несколько модификаций ЗРК Patriot :

Модификация ЗРК Patriot РАС‑1 (Patriot Advanced Capability, «Пэтриот» с перспективными возможностями) увеличила эффективность поражения средствами комплекса тактических баллистических ракет (ТБР). Усовершенствованию в первую очередь подверглось программное обеспечение комплекса, также были увеличены углы сканирования РЛС.

ЗРК Patriot PAC‑2 предназначен для обеспечения прикрытия небольших районов от ударов тактических баллистических ракет. ЗРК не только отклоняет ракеты от цели, но и полностью их ликвидирует. В ходе модернизации были внесены изменения в программное обеспечение, усовершенствована боевая часть ракеты, которая получила новый взрыватель, и поражающие элементы увеличенной массы (масса осколков увеличена с 2 до 45 грамм).

В рамках выполнения второго этапа модернизации РАС‑2 была разработана ракета, имеющая улучшенную систему наведения на цель, в том числе усовершенствованный радио‑взрыватель.

Одновременно с этим была произведена доработка программного обеспечения РЛС для улучшения способности к перехвату тактических баллистических ракет. В ходе модернизации, по мнению специалистов в четыре раза удалось увеличить площадь, обороняемую ЗРК Patriot от ТБР.

ЗРК Patriot PAC‑3 предназначен для перехвата боеголовок тактических баллистических и крылатых ракет, в том числе выполненных с использованием технологии «стелс» (снижение заметности).

В комплексе используется высокоманевренная противоракета прямого попадания ERINT (Extended Range Interceptor). Она представляет собой одноступенчатый твердотопливный снаряд, выполненный по нормальной аэродинамической схеме с крыльями малого удлинения и аэродинамическими рулями‑элеронами.

Технические характеристики ракеты :

Диаметр ракеты — 0, 25 м.
Длина ракеты — 4,8 м.
Масса ракеты — 316 кг.
Масса боевой части — 24 кг.
Масса поражающего вольфрамового фрагмента — 0,214 кг.
Высота поражения цели до 20 км.
Ввиду существенно меньших размеров данных ракет на ПУ М901 можно разместить 16 ракет, по четыре штуки в каждом контейнере под ЗУР МIМ‑104.

Комплекс Patriot в различных модификациях, кроме США, находится на вооружении Германии, Нидерландов, Италии, Японии, Южной Кореи, Израиля, Саудовской Аравии, Кувейта, Объединенных арабских эмиратов и других стран.

Во второй половине ноября 2012 года Турция обратилась к НАТО с просьбой о предоставлении ей ракетных комплексов Patriot. В приграничных с Сирией районах Турции пока планируется разместить три батареи Patriot. Две батареи ЗРК поступят в Турцию из Германии и одна — из Нидерландов. Командный пункт, с которого будут управляться системы, будет находиться в Германии на базе НАТО в Рамштайне.

ЗРК Patriot уже размещались на турецкой территории — в 1991 и 2003 годах, во время первой и второй иракских войн, однако по назначению не применялись.

Материал подготовлен на основе информации РИА Новости и открытых источников
