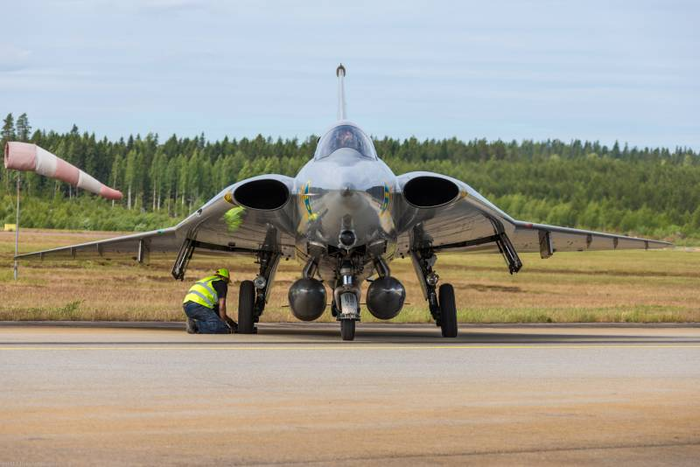

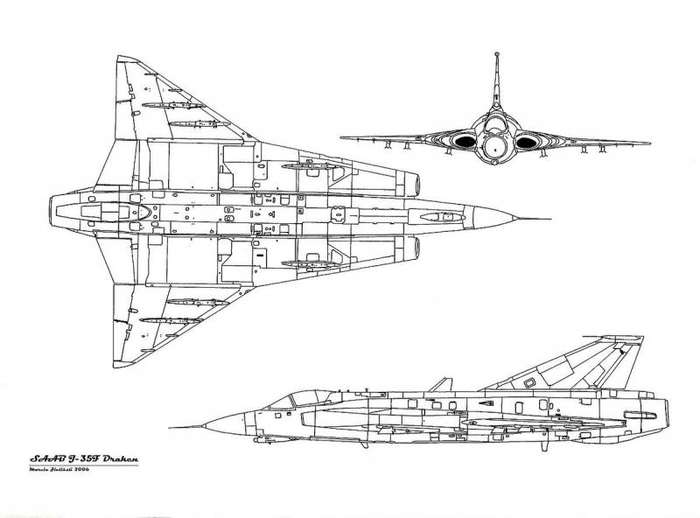

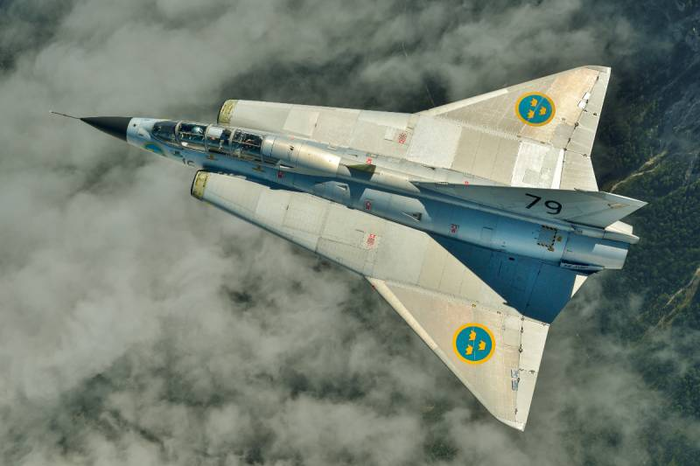

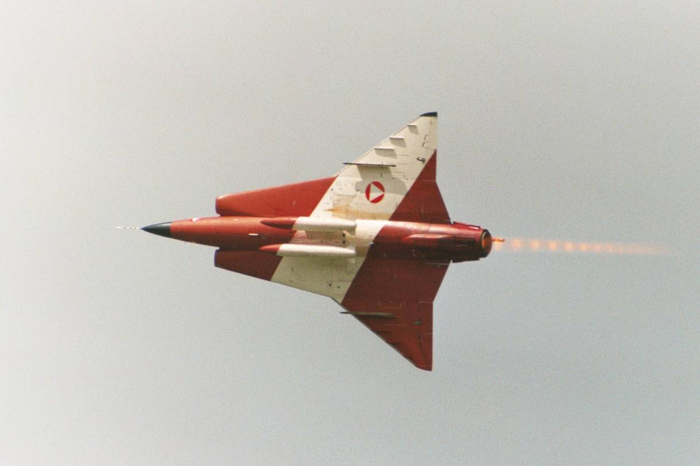

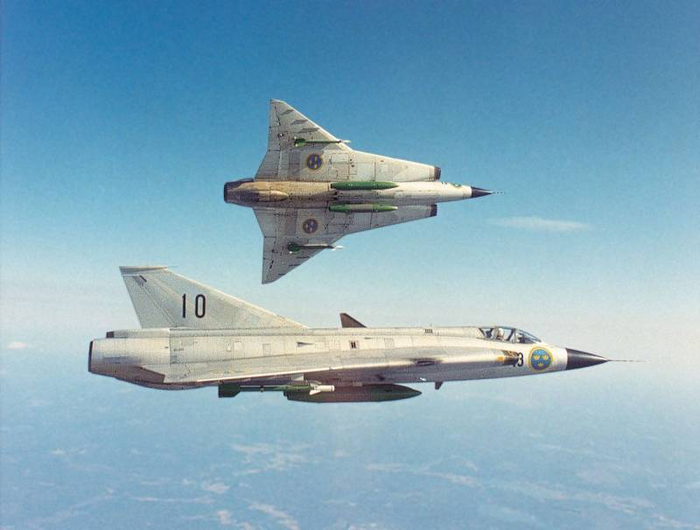

Saab Draken “Шведский “Дракон”

Первый сверхзвуковой шведский многоцелевой истребитель, отличительной особенностью, которого является треугольное крыло двойной стреловидности, благодаря которому он так узнаваем.

“Дракон” создавался в 50-х годах прошлого века шведской фирмой СААБ, перед инженерами которой стояла поистине непростая задача по проектированию сверхзвукового самолета, способного взлетать и садиться с полос длиной до 3.000 м и шириной до 13 м. Если самолет обладал такой возможностью, то для него дополнительно появлялось свыше 400 новых ВПП, образованных из автодорог общего пользования. При этом всем обладать простотой эксплуатации, иметь легкий доступ к элементам конструкции при любых погодных условиях.

Из-за большого технического риска было принято решение проводить испытания на радиоуправляемых моделях. Предварительная работа проводилась с запускаемыми рукой бумажными моделями, различного веса и форм. Позже были сделаны кордовые модели из дерева размахом крыла 92 см и длиной 110 см, оснащенные прямоточным воздушно-реактивным двигателем или пульсирующим реактивным двигателем. Последний выдавал приблизительно 2.1 кг тяги.

В целом при проектировании было применено много интересных решений как, например была создана математическая модель имитирующая попадание птицы весом 5 кг в фонарь самолета при скорости 1.300 км/ч. Также модель самолета погружали в воду с примесью алюминиевого порошка, при этом исследовали систему вихрей, образующихся при обтекании самолета потоком.

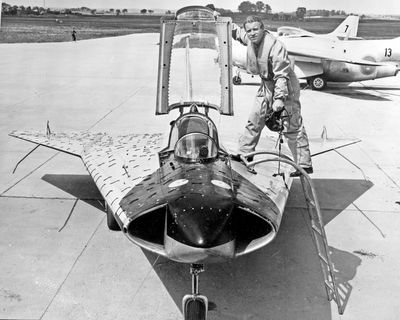

Выкатка первого самолета (с/н 35-1) произошла летом 1955 г. 25 октября 1955 г. самолет под управлением Бенгта Р.Олафо совершил первый полет. Два других прототипа в скором времени были готовы и также приняли активное участие в испытаниях. Второй опытный экземпляр был испытан в марте, а третий в июне 1956 г.

На большей части истребителей была установлена лицензионная копия Rolls-Royce Avon RA.24 с форсажной камерой шведского производства, что позволяло самолету разгонятся до 2150 км/ч.

Состав вооружения самолета включал в себя две 30-мм пушки по 100 снарядов на ствол, 9 точек подвески для транспортировки и применения различного вида вооружения, в том числе 4 УР “воздух- воздух” Rb.24, которые являлись лицензионными AIM-9B “Сайдуиндер”. В дополнении к основному топливному баку емкостью 2.240 л, самолет мог нести 4 подфюзеляжных топливных бака по 300 л каждый, Также самолет мог нести блоки неуправляемых авиационных ракет для атаки наземных целей калибра 75-мм или 135-мм НАР и линейку неуправляемых авиационных бомб весом до 1000 фунтов (454 кг).

Размах крыла: 9,42 м

Площадь крыла: 49,22 м²

Масса пустого: 7865 кг

Масса максимальная взлётная: 16 000 кг

Двигатель: 1 × Volvo Flygmotor RM 6C турбореактивный с форсажной камерой

Тяга: 56,5 кН (12,787 lbf)

Тяга форсажная: 78,4 кН (17,637 lbf)

Максимальная скорость: Mach 2,2[6]

Дальность полёта: 3250 км с подвесными топливными баками

Практический потолок: 18 000 м

Нагрузка на крыло: 231,6 кг/м²

Длина ВПП для взлета: 800 м

Пушки: 1× или 2×30 мм M-55 пушки ADEN по 100 снарядов на пушку

Точки подвески: для подвесных топливных баков весом до 2900 кг или следующего вооружения:

НУР: 2×75 мм «воздух-земля» под фюзеляжем или 12×135 мм ракеты на шести подкрыльевых пилонах

Управляемые ракеты: Rb 24, Rb 27 или Rb 28 «воздух-воздух»

Бомбы: 55-, 220-, 500-, и 1000-фунтовые бомбы

Были использованы следующие статьи:

Уважаемый автор, спасибо за интересный пост. Хотелось бы попросить включать в ваши посты пару абзацев про жизнь самолёта (удачный-неудачный, авиационные происшествия, применение, курьёзные случаи, отзывы).

Учту на будущее.

Ну, конечно, Mmrnhrm, Star Control.

О, так это был Star Control. Я эту штуку на Sega гонял, да название не запомнил

Что, и вторую часть не видели? Это ж лучшая в мире игра.

Автор почему не упомянул об летательном прототипе saab 210?

спасибо, люблю такие посты.

У шведов всегда была самобытная и самодостаточная истребительная авиашкола, за исключением двигателей

Стильный гад, утащу в копилочку интересных пепелацев. А пульсирующий у него и у финальной версии остался? Или только в ДУ модели был?

В ТТХ в посте же написано, что двигатель турбореактивный с форсажной камерой.

Из серьезных применений пульсирующего двигателя я могу вспомнить только нацистскую V-1.

Теперь это мой любимый самолет. Спасибо.

Был бы у меня такой,глядишь я и жоница бы передумал.

И сразу вопрос: Нахуя рисковать? От чего не использовать форму крыла как у соседей по земному шару?

50-е годы – время экспереметов в сверхзвуковой авиации. Тогда ещё никто не знал как лучше.

у шведов всё странное. ту же strv взять – вообще ни на что не похожая хреновина. какой-то у них свой, особенный путь.

Ну они посчитали что в лоб с советами воевать хреново, поэтому будем юзать засады от рельефа. От того у стервы еще и задняя скорость такая высокая. Правда стоит отдать должное, экипаж в такой компоновке максимально защищен спереди.

да понятно, что это не полноценный танк, а оч противотанковое самоходное орудие, по сути, и больше ни на что не годится. но с обратных скатов воевать оно шикарно.

Это иррационально и пугающе.

эффект устрашения противника достигнут, значит

Как то и истребители строят и высочайший уровень жизни поддерживают.Вот что капитализм животворящий делает

И деньги всего мира хранят. странно почему у них высокий уровень жизни?)

тут больше вопрос нахрен им вообще войска.

Вы Швецию со Швейцарией не перепутали?

Airbus A400M vs птичка

Airbus A400M Испанских ВВС получил повреждения от столкновения с птицей на авиабазе Сарагоса находящейся в 16 километрах от одноимённого города.

Палубник сербских ВВС и аллигатор

Не особо люблю 72 масштаб авиации, только боюсь представить сколько же места заняла бы модель Су-33 в 48. Видимо целую полку.

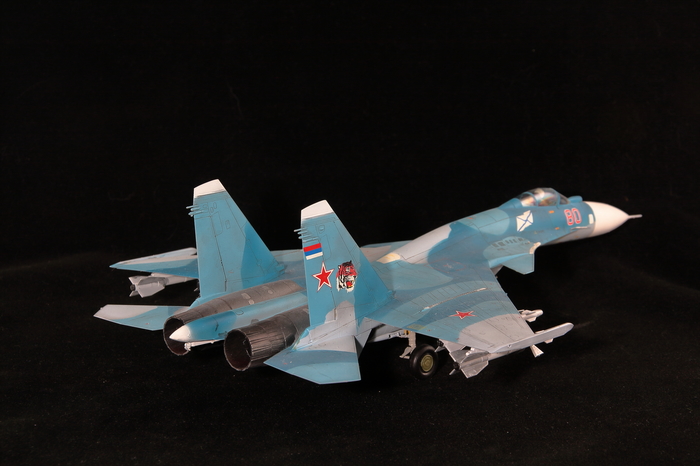

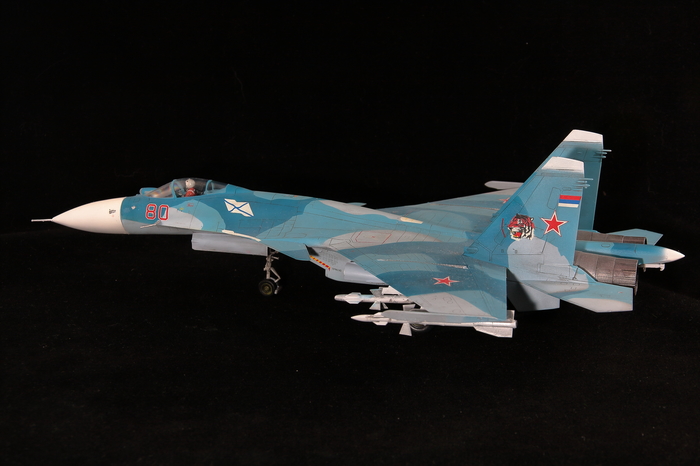

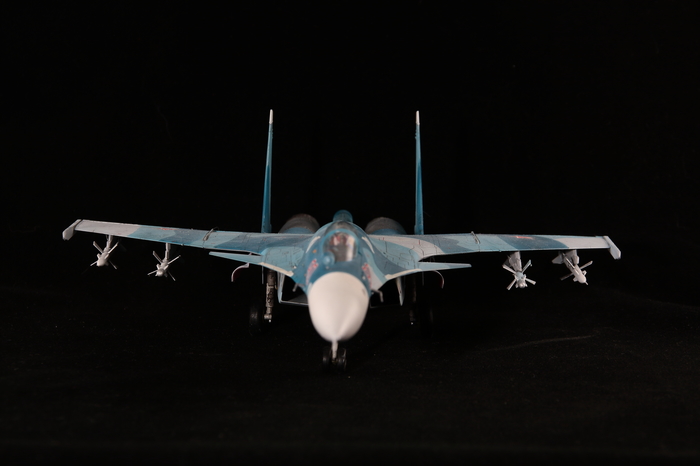

Подарили Су-33 и аллигатор от звезды. Малость отлежались,для порядка, решил собирать.Камуфляж у Сушки оказался достаточно интересным и не таким простым как казалось на первый взгляд.
