Противоднищевая мина SATM (Италия)

Инженерные боеприпасы

Армия Франции (L’armée de la France)

Противотанковая противоднищевая кумулятивная мина F3
Mine antichar à haut pouvoir de destruction modèle F3 (MI AC HPD F3)

Мина противотанковая противоднищевая кумулятивного действия. Предназначена для уничтожения бронетехники с помощью кумулятивной струи ( ударного ядра) , когда машина проходит над миной.

Является дальнейшим развитием мины MI AC HPD F2 отличаясь от своей предшественницы прежде всего тем, что кроме обычного 30-суточного режима боевой работы ее можно программировать (но только при установке с помощью минного раскладчика) на сроки боевой работы от 4 до 96 часов (4 суток).

Устанавливается в грунт или на грунт вручную или с помощью минного заградителя EMP F2 ( L’enfouisseur de Mines Ponctuel modèle F2 (EMP F2)) и пробивает до 100 мм. брони.
Допускается установка мины в воду на глубину до 1.5 м.

Конструктивно мина подразделяется на две основные части:

1.Корпус.
2. Боевой заряд.

Н а корпусе и внутри него размещаются:
*боковая кнопка (3). Она запускает механический таймер и включает электронный взрыватель. * поворачивающаяся ручка приведения в боевое положение (4), которая которая служит чтобы приводить в действие электронный взрыватель, когда боковая кнопка утоплена. Внутри стакана ручки (5) находятся две литиевые батареи (6) питания (напряжением 3.6 вольт 1.9 ампер-часов).
*магнитный датчик цели (7), который состоит из двух катушек и расположен в крышке корпуса.
*электронный блок (находится внутри корпуса), который выполняет задачи отработки процесса приведения в боевое положение и самонейтрализации, обнаружения цели, спускового механизма воспламенения и установки и отработки обычного (30 суток) или программного периода (от 4 до 96 ч.) боевой работы.
*платформа (8) предназначенная для размещения боевого заряда (2) и в которой размещаются реле детонации, блок включения, механический таймер, трубка инициирования (9), в которой располагаются электровоспламенитель сбрасывающего заряда и электродетонатор основного заряда.

Боевой заряд (2) представляет собой корпус цилиндрической формы, в котором размещены:
*основной заряд (10) из гексолита массой 3 кг.
*медная выгнутая пластина (11) образующая своей формой кумулятивную выемку и служащая материалом для образования ударного ядра (песта).

От авторов. Пластина именно медная потому, что медь пластичный металл, из которого образуется хороший пест, имеющий свойства квазижидкости, пробивающий броню. Многие, даже и специалисты, ошибочно полагают, что пест (ударное ядро) представляет собой твердый снаряд образующийся при взрыве из металла кумулятивной обкладки, который пробивает броню подобно сердечнику подкалиберного снаряда. Отсюда они полагают, что лучшим материалом для кумулятивной выемки является сталь и возможно особо твердая. Скажем, как у югославской мины TMRP-6.
Однако, Л.П.Орленко после опытов в Московском высшем техническом училище им. Баумана убедительно доказала, что чем тверже и толще металл кумулятивной обкладки, тем хуже условия образования песта. Из твердой стали пест практически не образуется вовсе. О н распадается на отдельные капли уже через несколько миллисекунд после взрыва.
Так называемый «Шардин-эффект», на который ссылаются некоторые специалисты, является ошибочной и некорректной оценкой исследования. Этого явления не существует.

* сбрасывающий пороховой заряд (12) черного пороха 140 грамм в мешочке.
*канал (13) для электровоспламенителя и электродетонатора.

Мина устанавливается вручную или с помощью минного заградителя на поверхность или в лунку на глубину до 30 см. При этом маскирующий слой грунта над ней может составлять до 15 см, мягкий снег до 50 см, вода до 1.5 м. Минимальное расстояние между минами (шаг минирования) 2.5 м.

При установки мины вручную она программироваться не может и время ее боевой работы составляет 30 суток аналогично мине MI AC HPD F2.
Для приведения мины в боевое положение вручную необходимо утопить боковую кнопку (3). Эти включится механический таймер отработки процесса в боевое положение (10 минут). Затем нужно повернуть до упора вправо и нажать торцевую ручку (4). Этим включатся в работу электронный таймер отработки срока боевой работы (30 суток) и самонейтрализации.
В течение 10 минут с момента нажатия кнопки процесс приведения мины в боевое положение можно прервать, отжав ее обратно и вернув в исходное положение ручку. Через 10 минут когда мина встанет в боевое положение и до истечения 30 суток мина неизвлекаемая и необезвреживаемая.

Приведение мины в боевое положение при установке минным раскладчиком. Срок боевой работы мины (4-96 часов) может программироваться только при установке мины минным раскладчиком с помощью командного блока, являющегося частью оборудования минораскладчика. Для этого на корпусе мины с левой стороны имеются три контакта в виде шестиугольных металлических шайб.
Также мина может устанавливаться минным раскладчиком без программирования (на 30 суток).

Читать еще:  Патрон с бронебойно-зажигательной пулей «БЗ» 57-БЗ-231 (СССР)

Все операции по приведению в боевое положение и программированию мин выполняются оператором раскладчика.

Командный блок минного раскладчика и его подключение к мине показаны на рисунке справа.
От авторов. Поскольку нашим специалистам наверняка не придется работать с минным раскладчиком, то нет смысла приводить детали работы этого блока.
Остается неясным — программируются ли все мины в магазине на одно и то же время или же каждой мине может задаваться свое время боевой работы. Также неясно — время работы мин по программе устанавливается дискретно, а если да, то с каким шагом? Например, 4 час, 5 час., 6 час. Или же время работы может устанавливаться плавное. Например, на 4 часа 10 минут.

Электронный взрыватель определяет — какой частью цель оказалась над миной и в зависимости от этого меняет характер срабатывания мины:
*если цель оказалась над миной днищем, то сначала срабатывает сбрасывающий пороховой заряд черного пороха, который сбрасывает маскирующий слой грунта, а через 100 миллисекунд срабатывает основной кумулятивный заряд, который пробивает днище бронемашины.
*если цель оказалась над миной гусеницей или колесом, то срабатывает только основной заряд, который повреждает своим фугасным действием гусеницу или колесо.

От авторов. По днищу танка мина работает вполне успешно, а вот если танк наезжает гусеницей, то мина работает как фугасная, поскольку нет условий для образования кумулятивной струи. Для таких случаев ее заряд недостаточен. Перебить гусеницу современного танка он не сможет. Повредит — да. Возможно, что через какое то время это приведет к обрыву гусеницы. Но вот когда?

В период боевой работы мина является необезвреживаемой и неизвлекаемой.
Перемещение вблизи мины металлических изделий (лопата, оружие и т.п.) может привести к взрыву.
Поиск мины с помощью электромагнитного металлодетектора (металлоискателя) однозначно приводит к взрыву мины.
Перемещение мины, ее наклон приводят к взрыву мины.
Падения напряжения (снижение работоспособности) источников электропитания приводит к взрыву мины.

От авторов. Таким образом конструктивно мина является противоминоискательной и ее использование французской армией нарушает требования Протокола II (3 мая 1996г.) «О запрещении или ограничении применения мин, мин — ловушек и других устройств» , являющегося частью Женевской Конвенции о запрещении или ограничении применения конкретных видов обычного оружия, которые могут считаться наносящими чрезмерные повреждения или имеющими неизбирательное действие (Нью-Йорк, 10 октября 1980 г.). А ведь Франция подписала и ратифицировала этот Протокол.

По истечении срока боевой работы мина, если установлена без программы (на 30 суток) — самонейтрализуется, а если была установлена с программой (4-96 часов) — самоликвидируется.
Конструкция мины позволяет после самонейтрализации снимать её и отправлять на завод для переснаряжения. При этом для гарантии безопасности нужно отжать боковую кнопку и повернуть ручку приведения в боевое положение влево до упора.

Вместе с тем следует учитывать, что никаких внешних признаков того, что мина отработала 30 суток и теперь безопасна на ней не имеется. Также нет никаких внешних признаков, что мина установлена без программы или по программе. Отсюда при обнаружении мины следует всегда исходить из тезиса о том, что она установлена по программе и может самолкивидироваться в любую минуту. Обнаруженную мину следует огородить, обозначить и не приближаться к ней на расстояние ближе 30 метров в течение 30 суток с момента обнаружения.

Информации о времени поступления этой мины на вооружение французской армии и количестве изготовленных экземпляров, не имеется.

Производится фирмой TDA (Joint venture Thomson-CSF/DaimlerChrysler Aerospace).

Мина состоит на вооружении во Франции, Бельгии, Норвегии и Швейцарии.

Тактико-технические характеристики противотанковой противоднищевой кумулятивной мины F3

Противоднищевая мина SATM (Италия)

За десятилетия войн, которые так никогда и не прекращались, в Афганистане осталось около 10 миллионов заложенных мин.
Перед вами подборка и описание 15 самых распространенных видов мин, которые можно там найти.

Противотанковая мина M19

Страна-разработчик: США
Применялась в: Афганистане, Анголе, Чаде, Чили, Кипре, Иране, Ираке, Иордании, Южной Корее, Ливане, Западной Сахаре, Замбии
Вес: 12,56 кг
Взрывчатое вещество: 9,5 кг

Противотанковая мина TM-46
Страна-разработчик: Россия (СССР)
Применялась в: странах Африки, Ближнего Востока и Юго-Восточной Азии
Вес: 8,6 кг
Взрывчатое вещество: 5,7 кг

Противотанковая мина TC/6 с минимумом металла
Страна-разработчик: Италия
Применялась в: Афганистане, Чаде, Эквадоре, Ливане, Таджикистане
Вес: 9,6 кг
Взрывное вещество: 6 кг

Противотанковая неметаллическая мина YM-III. Корпус мины полностью неметаллический, металлические компоненты присутствуют только во взрывателе
Страна-разработчик: Иран (копия китайской мины Type 72)
Применялась в: Афганистане, Боснии, Хорватии. Иране, Ираке
Вес: 7 кг
Взрывчатое вещество: 5,7 кг

Читать еще:  Противопехотная мина M16 (США)

Противотанковая мина YM-II, скопированная с итальянского фугаса SB-81 с минимальным присутствием металла
Страна-разработчик: Иран (копия итальянской SB-81)
Применялась в: Афганистане и Иране
Вес: 3,2 кг
Взрывчатое вещество: 2 кг

МОН-50 – противопехотная мина направленного действия. Цифра 50 означает радиус поражения в метрах
Страна-разработчик: Россия (СССР)
Применялась в: Афганистане, Анголе, Армении, Азербайджане, Камбодже, Чечне, Эквадоре, Эритрее, Эфиопии, Грузии, Ливане, Мозамбик, Никарагуа, России, Сомали, Таджикистане, Западной Сахаре, Замбии
Вес: 2 кг
Взрывчатое вещество: 700 г

ОЗМ-72 — противопехотная выпрыгивающая осколочная мина кругового поражения, разработанная из ОЗМ-3 и 4 для большей эффективности и радиуса поражения
Страна-разработчик: Россия (СССР)
Применялась в: Афганистане, Анголе, Армении, Азербайджане, Камбоджи, Чечне, Эритерии, Эфиопии, Грузии, России, Таджикистане, Замбии
Вес: 5 кг
Взрывчатое вещество: 500 г

Type 69 – выпрыгивающая осколочная мина Страна-разработчик: Китай
Применялась в: Афганистане, Камбодже, Китае, Сомали, Эритрее, Эфиопии, Судане, Таиланде, Уганде
Вес: 1,35 кг
Взрывчатое вещество: 105 г

ПОМЗ-2 (Противопехотная Осколочная Мина Заграждения) — советская противопехотная осколочная мина натяжного действия
Страна-разработчик: Россия (СССР)
Применялась в: странах Африки, Ближнего Востока и Юго-восточной Азии
Вес: 2,3 кг
Взрывчатое вещество: 75 г

МС-3 — ловушка фугасная разгрузочного действия, основанная на противопехотной мине ПМН. Предназначена для использования с миной ОЗМ-72, имеет тот же диаметр, чтобы идеально подходить к спрятанной под грунтом мине
Страна-разработчик: Россия (СССР)
Вес: 630 г
Взрывчатое вещество: 310 г

Противопехотная мина ПМН
Страна-разработчик: Россия (СССР)
Применялась в: Афганистане, Анголе, Армении, Азербайджане, Камбоджи, Чаде, Чечне, Египте, Эритрее, Эфиопии, Грузии, Гвинее-Бисау, Гондурасе, Ираке, Курдистане, Лаосе, Ливане, Ливии, Мавритании, Мозамбике, Намибии, Никарагуа, Омане, Руанде, Сомали, Судане, Таджикистане, Таиланде, Уганде, Вьетнаме, Йемене
Вес: 550 г
Взрывчатое вещество: 240 г

ПМН2 – усовершенствованная форма ПМН, созданная, в частности, для увеличения сопротивления при взрыве
Страна-разработчик: Россия (СССР)
Применялась в: Афганистане, Армении, Азербайджане, Камбоджи, Чечне, Эритрее, Эфиопии, Грузии, Гондурасе, Ливане, Мозамбике, Никарагуа, Таджикистане, Таиланде, Йемене
Вес: 450 г
Взрывчатое вещество: 110 г

Иранская мина №4, иногда известная как Мк4, — противопехотная мина разгрузочного действия с пластиковым корпусом «коробочного» типа. Очень похожа на египетскую мину Т/78
Страна-разработчик: Иран
Применялась в: Афганистане, Иране, Ираке и Судане
Вес: 420 г
Взрывчатое вещество: 200 г

Противопехотная мина YM-I
Страна-разработчик: Иран (копия итальянской мины VS-50)
Вес: 185 г
Взрывчатое вещество: 50 г

ПФМ – небольшая противопехотная фугасная мина с корпусом из пластика низкой плотности
Страна-разработчик: Россия (СССР)
Применялась в: Афганистане, Чечне
Вес: 75 г
Взрывчатое вещество: 37 г

Взрывной характер. Самые опасные отечественные противотанковые мины

МОСКВА, 4 ноя — РИА Новости, Андрей Станавов. Стальной корпус, по форме напоминающий кухонную кастрюлю, несколько килограммов тротила и нехитрый взрыватель — этого вполне достаточно, чтобы тяжеловооруженную бронированную машину за сотые доли секунды превратить в груду обгорелого бесполезного железа. Самые современные системы динамической и активной защиты новейших танков оказываются бессильны против оружия, придуманного еще в начале прошлого века.

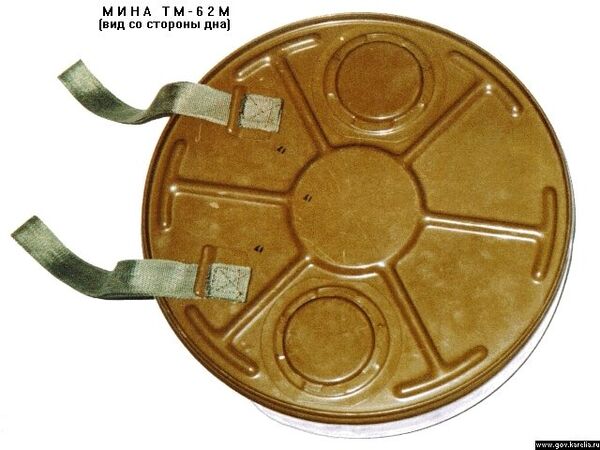

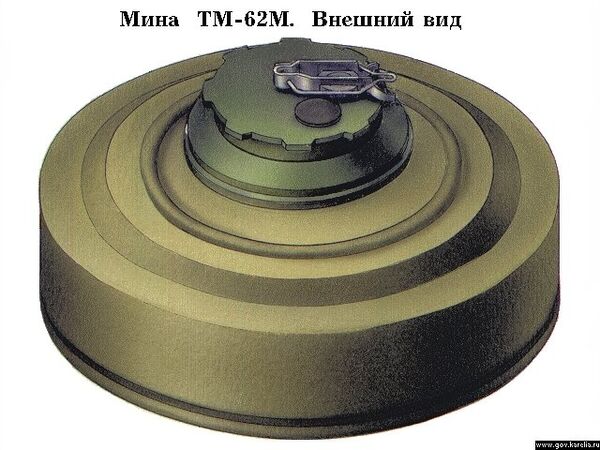

Гроза гусениц

Надежная как швейцарские часы и одновременно простая как солдатский портсигар. Разработанная еще в 1960-х фугасная противотанковая мина ТМ-62М стала родоначальницей целого семейства боеприпасов и до сих пор стоит на вооружении Российской армии. Приплюснутый металлический контейнер округлой формы со смертоносной начинкой закладывается в грунт вручную и срабатывает от нажатия на взрыватель. Для нее есть хитрые взрыватели с кратностью — к примеру, устройство пропускает два катка танка и под третьим взрывается.

Кумулятивного действия у мины нет, поэтому против хорошо бронированной техники она малоэффективна. Но разрушить несколько гусеничных траков и серьезно повредить катки и балансиры вполне в состоянии. Она считается самой мощной советской противогусеничной миной — 7,5 килограмма тротила. Для массового производства в военное время при дефиците металла разработана модификация ТМ-62Т в тканевом корпусе, пропитанном эпоксидной смолой.

Из-за несложной процедуры постановки на боевой взвод и отсутствия магнитного взрывателя, реагирующего на автоматы и котелки, Т-62М пользуется особой популярностью у саперов. Ее может заложить даже школьник — достаточно лишь ввинтить взрыватель, установить мину в лунку, снять предохранительную чеку и резко нажать кнопку пускателя. Для маскировки сверху обычно набрасывают грунт или кладут дерн.

Магнитная «аномалия»

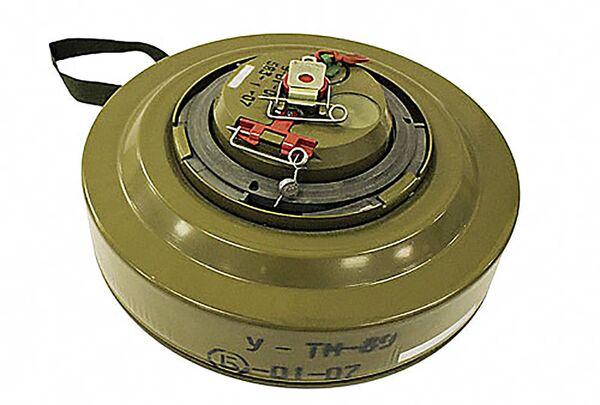

Одна из наиболее современных противотанковых мин — кумулятивно-фугасная ТМ-89, принятая на вооружение Российской армии в 1993-м. Металлическая «таблетка» весом 11,5 килограмма и диаметром 320 миллиметров рассчитана на поражение танка снизу, через днище. Масса взрывчатки — около семи килограммов. Мина настолько мощная, что при подрыве может пробить 200-миллиметровую катаную броню. Для примера: бронелист на днище американского танка М1A2 «Абрамс» в самом защищенном месте имеет толщину всего 80 миллиметров. Для ТМ-89 это практически «картон».

Оригинальный магнитный взрыватель чутко реагирует на возмущения электромагнитного поля и при приближении массивного металлического объекта приводит «адскую машинку» в действие. Вышибной пороховой заряд отбрасывает взрыватель с грунтом в сторону, срабатывают промежуточный детонатор и основной боевой заряд. Образовавшаяся кумулятивная струя пробивает днище машины и уничтожает танк вместе с экипажем.

Читать еще:  Промежуточный патрон с бронебойной пулей «БП» 7Н22 (СССР)

Если же техника наедет на мину траком и прижмет взрыватель, то мина сдетонирует как обычный фугас. Конечно, такой взрыв не пробьет корпус танка, но уж точно разрушит гусеницу и обездвижит его.

В инженерных войсках эту мину встретили настороженно — саперам показался слишком сложным и неудобным алгоритм ее постановки на боевой взвод в полевых условиях. Кроме того, из-за высокой чувствительности магнитного взрывателя рядом со взведенной миной не советуют находиться в бронежилете или проносить металлические предметы, например автомат.

Удар с фланга

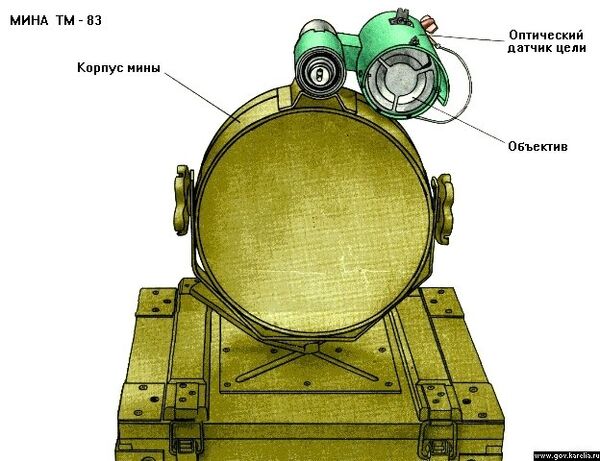

Советская мина ТМ-83 существенно отличается от остальных «коллег по цеху» за счет необычной конструкции и принципа действия. Она бьет не в днище, а в борт танка — туда, где бронезащита слабее. Боеприпас устанавливают на маршрутах следования механизированных колонн противника, маскируя на обочинах. Конструктивно он представляет собой металлический цилиндр размерами 455 х 377 миллиметров, внешне смахивающий на армейский прожектор.

Контакт с целью мина устанавливает с помощью двух датчиков — сейсмического, который улавливает колебания почвы от движения тяжелой бронетехники, и инфракрасного. Второй состоит из излучателя ИК-диапазона, приемника и зеркала, которое монтируют с противоположной стороны дороги. Если сейсмодатчик только идентифицирует цель по массе и «снимает предохранитель», то прерывание невидимых лучей корпусом машины замыкает цепь взрывателя и вызывает мгновенный подрыв. ТМ-83 также можно активировать с дистанционного пульта из засады.

Сдержать чудовищную энергию ударного ядра часто не в силах даже противокумулятивные экраны, которыми обвешивают современные танки. Стомиллиметровая броня на дальности до 50 метров рвется как пергамент. Заброневое действие мины провоцирует ураган острых осколков стали, не оставляющий экипажу ни малейшего шанса на спасение.

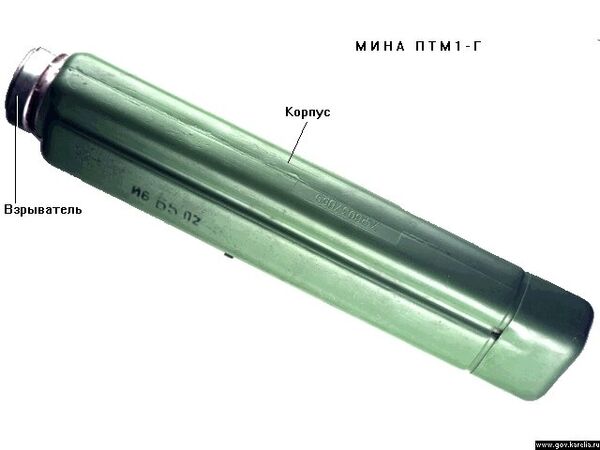

Минный град

На войне бывает так, что вражеские танки идут непрерывной лавиной и времени на установку мощных и сложных мин не остается. Тут уже стоит задача не столько уничтожить, сколько приостановить бронированный поток, не дав ему прорваться в тылы и разгромить стратегические объекты. Как раз для подобных случаев и были разработаны советские противогусеничные полиэтиленовые мины ПТМ-1.

Хотя мощность этих кассетных устройств относительно невелика, они берут не качеством, но количеством. «Кассетками» можно быстро засеять огромные пространства на пути врага и застопорить наступление. Взрывы ПТМ-1 повреждают гусеницы танков, на ремонт которых в поле требуется время. Кроме того, неподвижные танки — отличные мишени для артиллерии и авиации.

Способов минирования с помощью ПТМ-1 несколько, все дистанционные. Для больших площадей очень хороша 220-миллиметровая реактивная система залпового огня «Ураган». Одна ракета 9М27К2 вмещает 24 мины. Таким образом установка с 16-ю направляющими одним залпом может забросить 384 мины на дальность до 35 километров и сделать непроходимым для танков участок местности площадью в 150 гектаров.

Работает ПТМ-1 довольно просто. Приблизительно через минуту после приземления полуторакилограммовое устройство автоматически ставится на боевой взвод и ждет своего часа. Взрыватель срабатывает от надавливания на мягкий полиэтиленовый корпус и подрывает основной заряд, вышибающий из гусеницы один-два трака. Как правило, этого достаточно, чтобы танк «разулся» и встал. Интересно, что колесный БТР такая мина не остановит — машина потеряет одно колесо из восьми и продолжит движение.

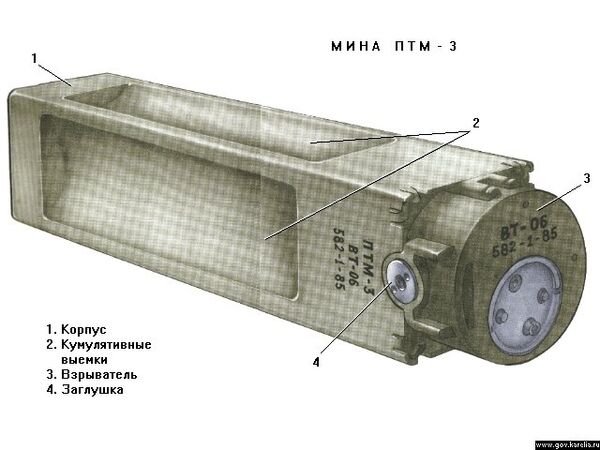

Кассетная противоднищевая

Схожее назначение и способы минирования у противотанковой кумулятивно-фугасной мины ПТМ-3. Только «тройка» весит уже пять килограммов, упакована не в полиэтиленовый, а в стальной корпус и оснащена неконтактным взрывателем. Металлический брусок с вогнутыми кумулятивными выемками на гранях страшен как для гусениц, так и для корпуса боевой машины.

Система РСЗО «Смерч» способна одним залпом из 12 ракет рассыпать 300 таких боеприпасов на удалении более 100 километров. Когда танк оказывается над миной, срабатывает магнитный датчик — и взрыватель активирует основой боезаряд. Датчик реагирует не только на технику, но и на солдата с автоматом или другими металлическими предметами.

В боевом положении ПТМ-3 «дежурит» в течение 8-24 часов, после чего самоликвидируется. Что интересно, извлечь или обезвредить ее невозможно. Для этого, кроме магнитного, есть дополнительный взрыватель, реагирующий на изменение положения корпуса мины в пространстве. Грубо говоря, боеприпас взорвется, если его просто шевельнуть.

На смену ПТМ-3 в 1990-х пришла более совершенная ПТМ-4, начинка которой уже посложнее: имеется даже программируемое устройство самоликвидации. Кроме того, после отделения от кассеты или снаряда РСЗО эта мина стабилизируется в полете и приземляется так, чтобы кумулятивная выемка «смотрела» четко вверх. Мощный заряд ПТМ-4 способен пробить днище любого современного танка и поразить экипаж.
