Противокорабельная авиационная торпеда РАТ-52 (СССР)
Противокорабельная авиационная торпеда РАТ-52 (СССР)
Для вооружения первых отечественных реактивных самолетов-торпедоносцев Ту-14Т и Ил-28Т была разработана под руководством главного конструктора Г.Я.Диллон и заместителя главного конструктора В.П.Голикова (после смерти Г.Я.Диллона был главным конструктом) подводная реактивная торпеда РАТ-52. Работы реактивным торпедам были начаты в ПИИ-1 МСХМ в 1944 году и завершились в НИИ-2 МАГТ (НИИАС) в 1952 году.
В 1947 году был разработан проект 45-см реактивной авиационной торпеды с пороховым двигателем с тягой 800-1200 кг (определялась температурой порохового заряда). Она могла сбрасываться с самолета-носителя с высот до 10 км при скорости полета до 800 км/ч. На заданном курсе воздушного участка траектории торпеда удерживалась системой управления, состоящей из трех гироскопов, с помощью специального крыла и элеронов.
Первоначально на реактивной торпеде предполагалось установить систему гидроакустического самонаведения, но в дальнейшем от этой идеи отказались. Система самонаведения усложняла конструкцию торпеды и затягивала сроки создания, т.к. для ее разработки требовалось проведение фундаментальных исследований. В конструкции торпеды широко применялись легкие сплавы, за счет чего была увеличена масса боевой части. Торпеда отличалась простотой применения.
Испытания опытной партии торпед проводились в 1947 году. Снаряжение реактивных торпед и их заводские испытания проводилось на филиалах завода 466 в Феодосии и Лисьем Носу. В 1950 г. торпеда прошла заводские испытания, на них проводились пуски с самолета Ту-2 при скорости полета 450 км/ч. Государственные испытания были завершены в 1952 году. 4 февраля 1953 года реактивная торпеда под обозначением РАТ-52 была принята на вооружения торпедоносцев ВМФ. Войсковые испытания РАТ-52 проходила в сентябре-ноябре 1953 года на Черном море. с торпедоносцев Ту-14Т и Ил-28Т из 943-го МТАП, было сброшено 54 торпеды различного оснащения. При испытании на полигоне вероятность поражения одной торпедой составляла 0,17-0,38. За время всех видов испытаний реактивной торпеды было произведено около 700 выстреливаний и сбросов.

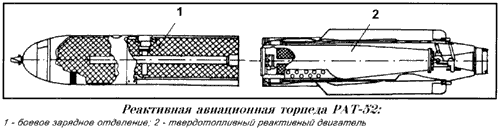

Торпеда РАТ-52 состояла из боевою зарядного отделения (заряд ВВ и два взрывателя), приборного отсека, кормового отделения (с твердотопливным двигателем и рулевыми машинками) и парашютной системы. В передней части с углом атаки 23 градуса устанавливалось стальное носовое крыло для вывода торпеды на заданную глубину после приводнения. Для постепенного снижения скорое ггг падения торпеды с самолета-носителя на РАТ-52 была установлена парашютная система из двух парашютов: малого и большого, которая приводилась в действие автоматом раскрытия парашюта ПАС-1. Стабилизацию торпеды обеспечивали цилиндрическое стабилизирующее кольцо, воздушные элероны.
Торпеда РАТ-52 предназначалась для прицельного высотного торпедометания и поражения надводных кораблей с осадкой более 2 метров. Она могла применяться с высот от 1500 м до практического потолка самолета-носителя. Для прицеливания торпедоносцы использовали радиолокационный прицел ПСБН-М и оптический ОПБ-6СР. Перед сбросом штурман самолета задавал глубину хода торпеды от 2 до 8 метров, подключал на зарядку конденсаторы торпеды. Затем самолет выводился на боевой курс, производилось прицеливание как при бомбометании и автоматическая отцепка торпеды в заданный момент. После отделения от самолета-носителя у РАТ-52 раскрывался малый тормозной парашют, имеющий форму пропеллера, на высоте 500 м раскрывался большой тормозной парашют. При спуске торпеды на парашютной системе элероны, по командам системы управления, удерживали ее в плоскости стрельбы, предотвращали вращение. На воздушном участке в системе управления торпеды действовали: три гироскопа – курса, носовой и элеронный. В момент входа в воду парашютная система отделялась. торпеда проваливалась на глубину 20 метров и под действием носового крыла приводилась в горизонтальное положение. В дальнейшем носовое крыло отстреливалось. включался гидростат, запускался двигатель и на заданной глубине 2-8 м торпеда шла к цели.
По опыту учений было выявлено, что атака транспортов из состава конвоев торпедами РАТ-52 более эффективна при сбросе их группами с высоты 4000 м и более (до 13000 м). При одиночном применении торпеды РАТ-52 вероятность попадания в цель была 0,02%.
Для предотвращения коррозии торпеды РАТ-52 хранились в специальных контейнерах, заполненных азотом. Для тренировок личного состава был создан учебный вариант торпеды РАТ-52. На нем вместо взрывчатою вещества в боевом зарядном отделении находилась регистрирующая аппаратура и бачок со спиртоводной смесью, которая вытеснялась сжатым воздухом после остановки торпеды для обеспечения всплытия.
Реактивная торпеда РАТ-52 поставлялась за рубеж: в Китай и на Кубу. Китайские самолеты Ил-28Т ее успешно применили в боевых действиях в конце 50-х годов в Тайваньском проливе. В процессе серийного производства РАТ-52 была заменена модифицированной торпедой РАТ-52М.
После смерти Г.Я.Диллона в 1958 году работы по модернизации реактивной торпеды РАТ-52М возглавил В.П.Голиков. В результате проведенных работ была улучшена конструкция реактивной торпеды, повышена ее надежность. В серийном производстве РАТ-52М заменила свою предшественницу РАТ-52. В 1983 г. торпеда РАТ-52М (РАТ-52) была официально снята с вооружения ВМФ.
РАТ-52
ДАННЫЕ НА 2011 г. (стандартное пополнение)
РАТ-52
РАТ-52М
Подвеска реактивной торпеды РАТ-52 на Ил-28Т. 759-й торской торпедный авиаполк, аэродром Хабарово, 19.05.1970 г. (фото – Г.С.Шутов, http://www.bellabs.ru/Fotab/).
Торпеда РАТ-52 на узле подвески под Ил-28Т (Артемьев А. Крылья над морем. // Авиация и космонавтика. № 10 / 2006 г.).
Торпеда предназначена для прицельного торпедометания по надводным кораблям с осадкой 2 м и более. Войсковые испытания торпед РАТ-52 проходили в сентябре-ноябре 1953 г. на Черном море. В ходе этой серии испытаний самолетами Ил-28Т и Ту-16Т 943-го МТАП сброшено 54 торпеды, вероятность поражения целей составила 0,17-0,38. Всего же за все время испытаний произведено около 700 сбросов и пусков торпед РАТ-52. В ходе учений установлено, что для атаки конвоев транспортов эффективно групповое применение торпед РАТ-52 с высот от 4000 м до 13000 м. Вероятность попадания в цель одиночной торпеды была 0.02%. Позже торпедоносные авиаполки отрабатывали и применение РАТ-52 с самолетов с наведением по данным РЛС ПСБН-М, что являлось фикцией т.к. данная РЛС не может определить характер движения цели, без чего невозможно прицельно применять торпеды РАТ-52.
Серийное производство торпед РАТ-52 во второй половиге 1950-х годов передано на завод “Дагизель” в г.Каспийск.
Конструкция – выполнена с применением легких сплавов. Компоновка – боевое зарядное отделение, приборный отсек, кормовое отделение с РДТТ и рулевыми машинками, парашютная система. В носовой части корпуса устанавливалось стальное носовое крыло с углом атаки 23 градуса – для вывода торпеды после заглубления на заданную глубину хода.
Для предотвращения коррозии торпеды хранились в специальных контейнерах, заполненных азотом.
Парашютная система состоит из малого тормозного парашюта площадью 0,2 кв.м – уменьшает скорость снижения торпеды до 150-200 м/с, и большого парашюта площадью 2 кв.м, уменьшавшего скорость снижения до 55-75 м/с. В систему торпедометания входило также цилиндрическое стабилизирующее кольцо, воздушные элероны, предотвращавшие вращение торпеды относительно ее продольной оси, и автомат раскрытия парашюта ПАС-1
Система управления и наведение:
– воздушный участок траектории – инерциальная система управления с тремя гироскопами – курса, носовой и элеронный; управление осуществлялось элеронами. стабилизация осуществлялась цилиндрическим стабилизирующим кольцом и элеронами. Для торможения торпеды во время полета так же применялись система из малого пропеллерообразного и большого (открывался на высоте 500 м) парашютов с автоматом раскрытия ПАС-1. В момент входа в воду отделялась парашютная система.
– подводный участок траектории – по первоначальному проекту предполагалась установка на торпеду акустической системы самонаведения (ССН), но в процессе проектирования от ССН отказались и торпеда стала прямоидущей. Система управления включала в себя систему креновыравнивания, гироскопический прибор курса и безынерционный гидростатический аппарат. После входа в воду торпеда проваливалась на глубину до 20 м и приводилось в горизонтальное положение с помощью носового крыла, которое предназначалось для вывода торпеды после заглубления на заданную глубину хода. далее крыло отстреливалось, включался гидростат, запускался маршевый РДТТ.
Для прицеливания на торпедоносцах использовался радиолокационный прицел ПСБН-М и оптический ОПБ-6СР. Подвеска торпед осуществлялась на самолетный держатель ДЕР-53Т. Взрыватель контактный инерционный.
Двигатель – РДТТ (воздушный и подводный)
Тяга двигателя – 800-1200 кг (на стадии проекта, зависит от температуры заряда РДТТ)
Масса заряда топлива – 74 кг
Время работы двигателя – 16-19 сек
ТТХ торпеды:
Калибр – 450 мм
Длина – 3897 мм
Размах оперения – 750 мм
Масса – 627 кг
Масса учебного варианта – 500 кг
Масса БЧ – 243 кг
Дальность подводного хода – 520-600 м (в зависимости от температуры заряда РДТТ)
Дальность хода после окончания работы РДТТ – 60 м
Скорость полета – 160-180 м/с
Скорость подводного хода – 58-68 узлов (в зависимости от температуры заряда РДТТ)
Глубина хода маршевая – 2-8 м (устанавливалась штурманом самолета-торпедоносца перед сбросом торпеды)
Время боевой работы торпеды при сбросе с высоты 2000 м – 35 сек (в т.ч. 26 сек – воздушный участок)
Вероятность поражения кораблей (по результатам полигонных и войсковых испытаний):
Противокорабельная авиационная торпеда РАТ-52 (СССР)
Для вооружения первых отечественных реактивных самолетов-торпедоносцев Ту-14Т и Ил-28Т была разработана под руководством главного конструктора Г.Я.Диллон и заместителя главного конструктора В.П.Голикова (после смерти Г.Я.Диллона был главным конструктом) подводная реактивная торпеда РАТ-52. Работы реактивным торпедам были начаты в НИИ-1 МСХМ в 1944 году и завершились в НИИ-2 МАП (НИИАС) в 1952 году. В 1947 году был разработан проект 45-см реактивной авиационной торпеды с пороховым двигателем с тягой 800-1200 кг (определялась температурой порохового заряда). Она могла сбрасываться с самолета-носителя с высот до 10 км при скорости полета до 800 км/ч. На заданном курсе воздушного участка траектории торпеда удерживалась системой управления, состоящей из трех гироскопов, с помощью специального крыла и элеронов.
Первоначально на реактивной торпеде предполагалось установить систему гидроакустического самонаведения, но в дальнейшем от этой идеи отказались. Система самонаведения усложняла конструкцию торпеды и затягивала сроки создания, т.к. для ее разработки требовалось проведение фундаментальных исследований. В конструкции торпеды широко применялись легкие сплавы, за счет чего была увеличена масса боевой части. Торпеда отличалась простотой применения. Испытания опытной партии торпед проводились в 1947 году. Снаряжение реактивных торпед и их заводские испытания проводилось на филиалах завода №466 в Феодосии и Лисьем Носу. В 1950 г. торпеда прошла заводские испытания, на них проводились пуски с самолета Ту-2 при скорости полета 450 км/ч. Государственные испытания были завершены в 1952 году. 4 февраля 1953 года реактивная торпеда под обозначением РАТ-52 была принята на вооружения торпедоносцев ВМФ. Войсковые испытания РАТ-52 проходила в сентябре-ноябре 1953 года на Черном море, с торпедоносцев Ту-14Т и Ил-28Т из 943-го мтап, было сброшено 54 торпеды различного оснащения. При испытании на полигоне вероятность поражения одной торпедой составляла 0,17-0,38. За время всех видов испытаний реактивной торпеды было произведено около 700 выстреливаний и сбросов.
Торпеда РАТ-52 состояла из боевого зарядного отделения (заряд ВВ и два взрывателя), приборного отсека, кормового отделения (с твердотопливным двигателем и рулевыми машинками) и парашютной системы. В передней части с углом атаки 23 градуса устанавливалось стальное носовое крыло для вывода торпеды на заданную глубину после приводнения. Для постепенного снижения скорости падения торпеды с самолета-носителя на РАТ-52 была установлена парашютная система из двух парашютов: малого и большого, которая приводилась в действие автоматом раскрытия парашюта ПАС-1. Стабилизацию торпеды обеспечивали цилиндрическое стабилизирующее кольцо, воздушные элероны. Торпеда РАТ-52 предназначалась для прицельного высотного торпедометания и поражения надводных кораблей с осадкой более 2 метров. Она могла применяться с высот от 1500 м до практического потолка самолета-носителя. Для прицеливания торпедоносцы использовали радиолокационный прицел ПСБН-м и оптический ОПБ.
Перед сбросом штурман самолета задавал глубину хода торпеды от 2 до 8 метров, подключал на зарядку конденсаторы торпеды. Затем самолет выводился на боевой курс, производилось прицеливание как при бомбометании и автоматическая отцепка торпеды в заданный момент. После отделения от самолета-носителя у РАТ-52 раскрывался малый тормозной парашют, имеющий форму пропеллера, на высоте 500 м раскрывался большой тормозной парашют. При спуске торпеды на парашютной системе элероны, по командам системы управления, удерживали ее в плоскости стрельбы, предотвращали вращение. На воздушном участке в системе управления торпеды действовали: три гироскопа – курса, носовой и элеронный. В момент входа в воду парашютная система отделялась, торпеда проваливалась на глубину 20 метров и под действием носового крыла приводилась в горизонтальное положение. В дальнейшем носовое крыло отстреливалось, включался гидростат, запускался двигатель и на заданной глубине 2-8 м торпеда шла к цели.
По опыту учений было выявлено, что атака транспортов из состава конвоев торпедами РАТ-52 более эффективна при сбросе их группами с высоты 4000 м и более (до 13000 м). При одиночном применении торпеды РАТ-52 вероятность попадания в цель была 0,02%. Для предотвращения коррозии торпеды РАТ-52 хранились в специальных контейнерах, заполненных азотом. Для тренировок личного состава был создан учебный вариант торпеды РАТ-52. На нем вместо взрывчатого вещества в боевом зарядном отделении находилась регистрирующая аппаратура и бачок со спиртоводной смесью, которая вытеснялась сжатым воздухом после остановки торпеды для обеспечения всплытия. Реактивная торпеда РАТ-52 поставлялась за рубеж: в Китай и на Кубу. Китайские самолеты Ил-28Т ее успешно применили в боевых действиях в конце 50-х годов в Тайваньском проливе. В процессе серийного производства РАТ-52 была заменена модифицированной торпедой РАТ-52М. Одним из основных недостатков реактивной торпеды РАТ-52 была ее малая дальность стрельбы (подводного хода).
Тактико-технические характеристики РАТ-52
Тип торпед – подводная противокорабельная реактивная прямоходная
Самолеты-носители – Ил-28Т (до трех РАТ-52, две на наружной повеске и одна в бомболюке), Ту-14Т, Ту-16Т (до 4-х РАТ-52 в бомбоотсеке), М-4 (проект, до шести торпед)
Калибр, мм. 450
Длина, мм. 3897
Размах оперения, мм 750
Вес, кг: 627
Боевая часть:
– тип – фугасная
– вес, кг 2401-2433,
– взрыватель – два контактных инерциальных КАВТ-55 время взведения через 30-35 м хода в воде
Дальность подводного хода, м:
– максимальная 520-600 (400-500) (в зависимости от температуры заряда двигателя)
– без работы двигателя 60
Глубина хода, м. 2-8
Глубина моря, м. не менее 20
Скорость хода, узл. 58-68
Высота применения, м. 1500-4000
Скорость носителя, км/ч. 800
Время от сброса до попадания в цель, с. не более 35
