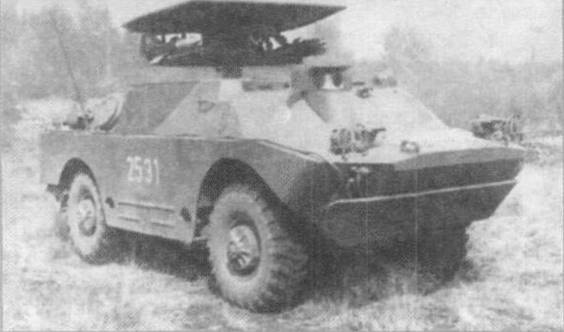

Боевая машина 9П110 с ПТРК 9М14 «Малютка» (СССР)

«Малютка»

Комплекс «Малютка» можно отнести к несомненным удачам отечественного ракетостроения. Помимо «службы» на протяжении нескольких десятилетий в Советской Армии он экспортировался в десятки зарубежных стран и неоднократно использовался в локальных конфликтах, в ходе которых подтвердил свою высокую боевую эффективность и надежность в эксплуатации. Наряду с «Калашниковым», истребителем МиГ-21 и зенитным ракетным комплексом С-75 он стал своего рода визитной карточкой присутствия советских военно-политических интересов в зарубежных странах.

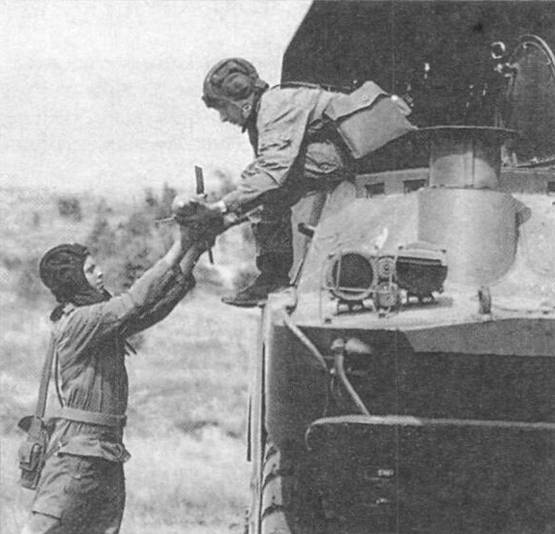

Загрузка боекомплекта в боевую машину 9П122 комплекса «Малютка»

Надо отметить, что путь от «Шмеля» к «Малютке» не был прямым. Как уже отмечалось, в пятидесятые годы разработка легких пехотных противотанковых ракет из-за отсутствия опыта и необходимых малогабаритных комплектующих и элементной базы вынужденно трансформировалась в создание ракет для самоходных комплексов. Тем не менее, армия нуждалась в носимом комплексе, и еще до завершения разработки «Шмеля» коллектив коломенского СКВ во главе с Шавыриным в соответствии с постановлением от 30 мая I960 г. приступил к проектированию новой противотанковой ракеты «Скорпион» с весовыми показателями и характеристиками бронепробиваемости, соответствующими первоначальным требованиям к «Шмелю» при вдвое большей максимальной дальности – 3 км. Предусматривалось представление на комплексные испытания пехотного комплекса в конце I960 г., а самоходного комплекса на БРДМ – на полгода позже.

Однако разработка «Скорпиона» не была доведена до конца. После проведения сотен успешных испытательных пусков руководство коломенского СКВ мужественно пошло на нелегкий шаг – отказаться от дальнейших работ по этой теме и переключить все средства и силы на создание принципиально новой, в полтора раза более легкой ракеты СКВ-129, в дальнейшем получившей наименование «Малютка».

Хотя июльским постановлением 1959г. тематика пехотных противотанковых комплексов была закреплена за СКВ, тульское ЦКБ-14 не осталось в стороне и предложило свою ракету под наименованием «Овод», практически не уступающую «Малютке» по уровню массо-габаритных показателей.

В результате правительственным постановлением от 6 июля 1961 г. была задана конкурсная разработка комплексов «Овод» и «Малютка», а работы по «Скорпиону» прекратили. Оба новых комплекса должны были создаваться в переносном и самоходном вариантах, иметь максимальную дальность 3 км, бронепробиваемость 180…200 мм при угле встречи 60°. Масса ракет ограничивалась величиной 8… 10 кг.

Забегая вперед, отметим, что в конечном счете тулякам не удалось выиграть конкурс, хотя в их разработке было реализовано немало перспективных решений. В частности, пуск ракеты производился непосредственно из коробчатого транспортно-пускового контейнера, в котором она поставлялась промышленностью и эксплуатировалась в войсках. В ракете предусматривалось применение разогреваемой газами стартового двигателя ампульной электрической батареи и гироскопа с пиротехнической раскруткой. Но в целом ракета 9М12 по большинству технических решений представляла собой исправленное и уменьшенное «переиздание» «Шмеля». Проигрыш тульских конструкторов предопределили отставание от «Малютки» по ходу отработки, не отвечающая заданным требованиям максимальная дальность пуска, а также меньшая бронепробиваемость боевой части.

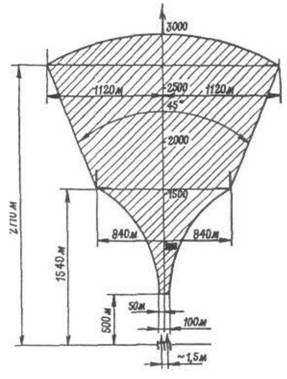

Зона поражения при стрельбе ПТУР «Малютка»

Создателям «Малютки» потребовалось реализовать немало новшеств для того, чтобы при выполнении заданных боевых характеристик уложиться в приемлемое значение стартового веса.

Прежде всего упростили систему управления ракетой. Если на «Шмеле» было установлено в общей сложности шесть рулевых машин, то на «Малютке» удалось обойтись всего одной, перемещающей насадки (дефлекторы) на двух противоположных косонаправленных соплах маршевого двигателя. При этом попеременно осуществлялось управление по тангажу и курсу, так как ракета в полете вращалась относительно продольной оси с постоянной угловой скоростью 8,5 об./с. Первоначальный проворот по крену придавался при работе стартового двигателя с соответствующей ориентацией осей сопл. Далее вращение поддерживалось за счет установки плоскости крыльев под углом к продольной оси ракеты. Для увязки углового положения ракеты с наземной системой координат использовался трехстепенной гироскоп с механической раскруткой, осуществляемой в процессе старта посредством ленты – по схеме, аналогичной запуску тросом лодочного мотора. На ракете вообще отсутствовали бортовые источники электропитания, а единственная рулевая машина работала от тока, поступающего от наземной аппаратуры по одной из цепей трехжильного провода.

Следует отметить, что «Малютка» стала первой в нашей стране ракетой с одноканальной системой управления, доведенной до принятия на вооружение и постановки в серийное производство.

Боевая машина 9П122 комплекса «Малютка»

Оператор 9С415 комплекса «Малютка» с пультом управления

В целом ракета 9М14 состояла из пристыковываемой перед пуском боевой части 9Н110 и крыльевого отсека. Соединение их производилось очень быстро, с использованием замков. В крыльевом отсеке по оси последовательно располагались маршевый двигатель, рулевая машина и гироскоп. В кольцевом пространстве вокруг маршевого двигателя размещалась камера сгорания стартового двигателя с многошашечным зарядом, а за ней – катушка проводной линии связи. На наружной поверхности корпуса ракеты установлен трассер.

ПТУР «Малютка» на вертолете Ми-8 (армия ГДР)

Крылья ракеты 9М14 в транспортном положении складывались навстречу друг другу, так что поперечные габариты не превышали 185×185 мм при размахе разложенного крыла 393 мм. Длина собранной ракеты составляла 860 мм при диаметре 125 мм, масса – 10,9кг. Ракета обеспечивала поражение целей с толщиной брони 200 мм под углом 60° к нормали на дальностях от 500 до 3000 м.

Для переносного комплекса 9К11 была принята переноска ракеты с пусковой направляющей в заплечном чемодане-ранце 9П111. В боевом положении корпус чемодана-ранца служил основанием пусковой установки. Два бойца противотанкового расчета несли вьюки № 2 и № 3 – чемоданыранцы с ракетами весом 18,1кг и пусковыми установками, а их командир, он же старший оператор (наводчик), нес вьюк №1 – пульт управления 9С415 с монокулярным визиром 91П16 и аппаратурой наведения, весивший 12,4 кг. Комплекс переводился в боевое положение за 1 мин 40 с.

Самоходный вариант комплекса размещался на БРДМ. Боевая машина 9П110 имела боекомплект из 14 ракет, 6 из которых размещались на направляющей пусковой установки. Скорострельность составляла 2 выстр./мин. Боевая машина оснащалась комплектом аппаратуры 9С414, в который входили пульт оператора 9В832 и ряд других блоков. Кроме того, машине придавался выносной пульт оператора 9В833М с визиром 9Ш16. Перевод из походного поло жения в боевое занимал 20 с, обратные операции 2 мин 30с. Экипаж 9П110 состоял из двух человек, масса составляла 6,1 т.

Разработчики комплекса придавали большое внимание снижению трудоемкости изготовления ракеты и снижению ее стоимости. В корпусе боевой части и крыльевого отсека ракеты широко использовались пластмассы, из стеклопластика изготавливался чемодан-ранец для переноски ракеты.

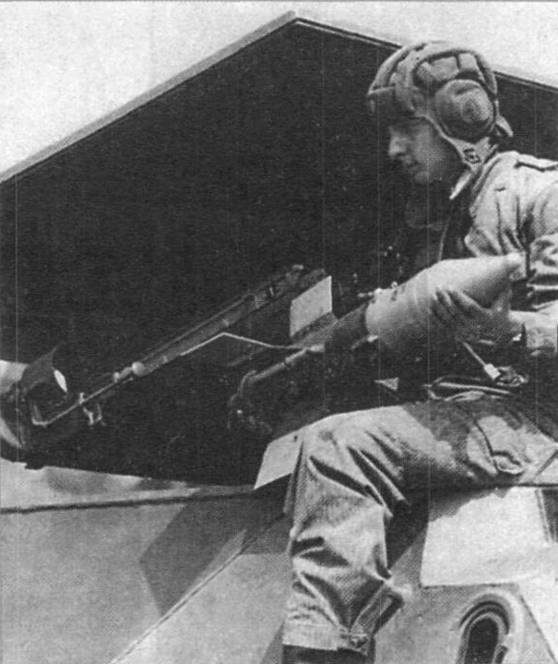

Загрузка боекомплекта в БМ комплекса «Малютка»

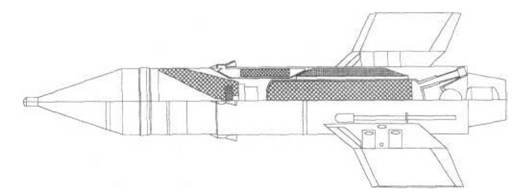

Компоновка ПТУР «Малютка»

Переносной вариант комплекса, а также созданный в инициативном порядке макетный образец боевой машины прошли большой объем испытаний с пусками ракет еще в 1961 г. Однако к концу года было принято решение повысить степень унификации переносного и самоходного комплексов, что потребовало внесения ряда доработок и несколько замедлило проведение совместных испытаний. Тем не менее, к 20 декабря следующего года комплексы успешно завершили испытания и 16 сентября 1963 г. были приняты на вооружение.

В дальнейшем ракету модернизировали с присвоением обозначения 9М14М. При этом ее оснастили более совершенной боевой частью, контакты взрывателя перенесли с боевой части на двигатель; был введен дополнительный бугель.

Совершенствовалась и наземная часть комплекса. В 1968 г. была разработана новая боевая машина 9П122 на шасси БДРМ-2. Еще раньше комплекс «Малютка» вошел в состав вооружения первой в мире боевой машины пехоты БМП-1. Боекомплект составил 4 ПТУР, которые вручную устанавливались на направляющую, закрепленную над стволом 73-мм гладкоствольного орудия. Наведение обеспечивалось аппаратурой 9С420.

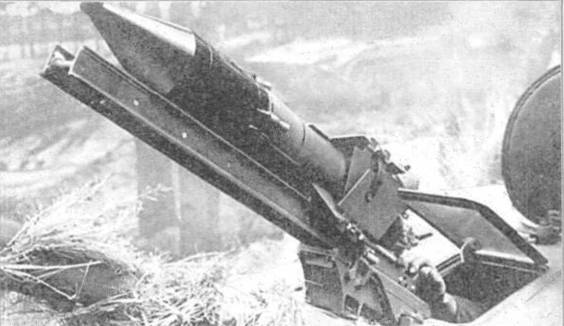

Установка ПТУР 9М14 «Малютка» на направляющую пусковой установки БМП-1

Позднее аналогичное вооружение получила и боевая машина десанта БМД-1, но боекомплект включал только три ракеты.

В 1969 г. завершилась разработка полуавтоматического варианта комплекса – «Малютка-П». Вес собственно ракеты, получившей наименование 9М14П, возрос незначительно – до 11,4 кг. Специально для нового комплекса была создана боевая машина 9П133 на шасси БРДМ-2. Новая ракета 9М14П могла применяться и в составе переносного комплекса, но только в прежнем, ручном, режиме наведения. Наземная аппаратура полуавтоматического комплекса оказалась более громоздкой, что исключило ее применение в переносном комплексе.

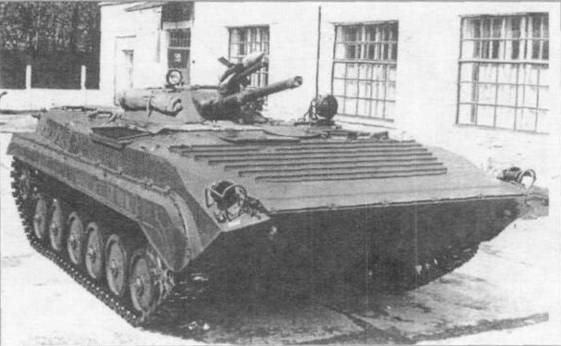

ПТУР «Малютка» на БМП-1

Наибольший показатель бронепробиваемости – 520 мм – был достигнут в модификации ракеты 9М14МП1. [27]

Наиболее эффективным оказалось первое массовое применение комплексов типа «Малютка» в ходе «Войны судного дня» на Ближнем Востоке в 1973 г. По оценкам арабской стороны, этими комплексами уничтожили около 800 израильских танков [21].

Помимо использования в переносных и самоходных комплексах в первой половине шестидесятых годов проводились работы по оснащению комплексами «Малютка» танков ПТ-76, Т-62, Т-10М, но до принятия на вооружение эта техника не дошла.

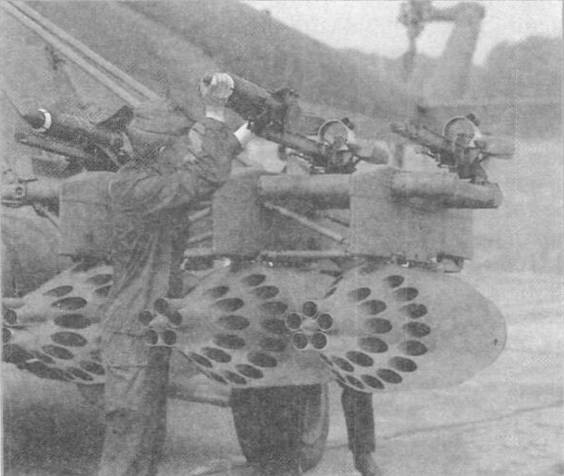

Уже в 1963 г. проводились работы по размещению шести «Малюток» на вертолете Ми-1МУ. В 1974г. был создан и в дальнейшем выпускался для поставок на экспорт вертолет Ми-8ТБ, отличавшийся от Ми-8ТВ применением шести «Малюток» вместо четырех «Фаланг».

Как известно, производство вертолетов Ми-2 было передано в Польшу, где был разработан ряд боевых модификаций Ми-2, в том числе созданный в 1979 г. M1-2URP, вооруженный четырьмя «Малютками».

Собственно ракетный комплекс производился в Болгарии, Иране, Югославии и Китае.

В нашей стране комплексы типа «Малютка» выпускались до 1984 г.

«Малютка» была известна под наименованием АТ-3 SAGGER.

Малютка – противотанковый ракетный комплекс

В пя­ти­де­ся­тые го­ды ХХ ве­ка раз­ра­бот­ка лег­ких пе­хот­ных про­ти­во­тан­ко­вых ра­кет из-за от­сут­ст­вия опы­та и не­об­хо­ди­мых ма­ло­га­ба­рит­ных ком­плек­тую­щих и эле­мент­ной ба­зы вы­ну­ж­ден­но транс­фор­ми­ро­ва­лась в соз­да­ние ра­кет для са­мо­ход­ных ком­плек­сов. Тем не ме­нее, со­вет­ская ар­мия ну­ж­да­лась и в но­си­мом ком­плек­се. Пра­ви­тель­ст­вен­ным по­ста­нов­ле­ни­ем от 6 ию­ля 1961 г. бы­ла за­да­на кон­курс­ная раз­ра­бот­ка ком­плек­сов. В кон­кур­се при­ня­ли уча­стие ПТРК «Овод» туль­ско­го ЦКБ-14 (ны­не КБП) и ПТРК «Ма­лют­ка» ко­ло­мен­ско­го СКБ (ны­не КБМ). Оба но­вых ком­плек­са долж­ны бы­ли соз­да­вать­ся в пе­ре­нос­ном и са­мо­ход­ном ва­ри­ан­тах, иметь мак­си­маль­ную даль­ность 3000 м, бро­не­про­би­вае­мость 180-200 мм при уг­ле встре­чи 60°. Мас­са ра­кет ог­ра­ни­чи­ва­лась ве­ли­чи­ной 8-10 кг.

В ко­неч­ном сче­те ту­ля­кам не уда­лось вы­иг­рать кон­курс, хо­тя в их раз­ра­бот­ке бы­ло реа­ли­зо­ва­но не­ма­ло пер­спек­тив­ных ре­ше­ний. Про­иг­рыш туль­ских кон­ст­рук­то­ров пре­до­пре­де­ли­ли: от­ста­ва­ние от «Ма­лют­ки» по хо­ду от­ра­бот­ки, не от­ве­чаю­щая за­дан­ным тре­бо­ва­ни­ям мак­си­маль­ная даль­ность пус­ка, а так­же мень­шая бро­не­про­би­вае­мость бое­вой час­ти.

Соз­да­те­лям ра­ке­ты по­тре­бо­ва­лось реа­ли­зо­вать не­ма­ло нов­шеств для то­го, что­бы при вы­пол­не­нии за­дан­ных бое­вых ха­рак­те­ри­стик уло­жить­ся в при­ем­ле­мое зна­че­ние стар­то­во­го ве­са. Пре­ж­де все­го уп­ро­сти­ли сис­те­му управ­ле­ния ра­ке­той. «Ма­лют­ка» ста­ла пер­вой в на­шей стра­не ра­ке­той с од­но­ка­наль­ной сис­те­мой управ­ле­ния, до­ве­ден­ной до при­ня­тия на воо­ру­же­ние и по­ста­нов­ки в се­рий­ное про­из­вод­ст­во.

При раз­ра­бот­ке ком­плек­са уде­ля­лось боль­шое вни­ма­ние сни­же­нию тру­до­ем­ко­сти из­го­тов­ле­ния ра­ке­ты и сни­же­нию ее стои­мо­сти. В кор­пу­се бое­вой час­ти и крыль­е­во­го от­се­ка ра­ке­ты ши­ро­ко ис­поль­зо­ва­лись пла­ст­мас­сы, из стек­ло­пла­сти­ка из­го­тав­ли­вал­ся че­мо­да­н-ра­нец для пе­ре­нос­ки ра­ке­ты.

Пе­ре­нос­ной ва­ри­ант ком­плек­са, а так­же ма­кет­ный об­ра­зец бое­вой ма­ши­ны про­шли боль­шой объ­ем ис­пы­та­ний с пус­ка­ми ра­кет еще в 1961 г. Од­на­ко к кон­цу го­да бы­ло при­ня­то ре­ше­ние по­вы­сить сте­пень уни­фи­ка­ции пе­ре­нос­но­го и са­мо­ход­но­го ком­плек­сов, что по­тре­бо­ва­ло вне­се­ния ря­да до­ра­бо­ток и не­сколь­ко за­мед­ли­ло про­ве­де­ние со­вме­ст­ных ис­пы­та­ний. Тем не ме­нее, к 20 де­каб­ря сле­дую­ще­го го­да ком­плек­сы ус­пеш­но за­вер­ши­ли ис­пы­та­ния и 16 сен­тяб­ря 1963 г. бы­ли при­ня­ты на воо­ру­же­ние.

С 1963 г. про­во­ди­лись ра­бо­ты по раз­ме­ще­нию шес­ти «Ма­лю­ток» на вер­то­ле­те Ми-1МУ. В 1974 г. был соз­дан и в даль­ней­шем вы­пус­кал­ся для по­ста­вок на экс­порт вер­то­лет Ми-8ТБ, от­ли­чав­ший­ся от Ми-8ТВ при­ме­не­ни­ем шес­ти «Ма­лю­ток» вме­сто че­ты­рех «Фа­ланг». Мо­ди­фи­ка­ция­ми этой ра­ке­ты ос­на­ща­лись со­вет­ские вер­то­ле­ты Ми-8 и Ми-24.

Как из­вест­но, про­из­вод­ст­во вер­то­ле­тов Ми-2 бы­ло пе­ре­да­но в Поль­шу, где был раз­ра­бо­тан ряд бое­вых мо­ди­фи­ка­ций Ми-2, в том чис­ле соз­дан­ный в 1979 г. Mi-2URP, воо­ру­жен­ный че­тырь­мя ПТУР «Ма­лют­ка».

В СССР ком­плек­сы ти­па «Ма­лют­ка» вы­пус­ка­лись до 1984 г. По ли­цен­зии раз­лич­ные ва­ри­ан­ты ком­плек­са про­из­во­ди­лись и про­из­во­дят­ся в Поль­ше, Че­хо­сло­ва­кии, Бол­га­рии, Ки­тае, Ира­не, Тай­ва­не и дру­гих стра­нах. Все­го же ком­плекс «Ма­лют­ка» со­сто­ял на воо­ру­же­нии бо­лее со­ро­ка пя­ти стран ми­ра (Ал­ба­ния, Ал­жир, Ан­го­ла, Ар­ме­ния, Аф­га­ни­стан, Банг­ла­деш, Бос­ния и Гер­це­го­ви­на, Бол­га­рия, Венг­рия, Вьет­нам, Гви­нея, Гви­нея-Би­сау, Еги­пет, Зам­бия, Ин­дия, Ирак, Иран, КНДР, КНР, Кон­го, Ку­ба, Ли­вия, Ма­ке­до­ния, Ма­ли, Ма­рок­ко, Мо­зам­бик, Мон­го­лия, Ни­ка­ра­гуа, Пе­ру, Поль­ша, Рес­пуб­ли­ка Сер­бия, Ру­мы­ния, Си­рия, Су­дан, Уган­да, Хор­ва­тия, Че­хо­сло­ва­кия, Эфио­пия).

ПТРК «Ма­лют­ка» пред­на­зна­чен для борь­бы с бро­ни­ро­ван­ны­ми це­ля­ми, раз­ру­ше­ния ук­ры­тий и унич­то­же­ния ог­не­вых средств и то­чек про­тив­ни­ка.

Со­став пе­ре­нос­но­го ком­плек­са:

пульт управ­ле­ния 9С415 с мо­но­ку­ляр­ным ви­зи­ром 9Ш16 мас­сой 12,4 кг.
2 ПТУР 9М14 в че­мо­да­на­х-ран­цах 9П111 мас­сой по 18,1 кг.
Для пе­ре­нос­но­го ком­плек­са 9К11 бы­ла при­ня­та пе­ре­нос­ка ра­ке­ты с пус­ко­вой на­прав­ляю­щей в за­плеч­ном че­мо­да­не-ран­це 9П111. В бое­вом по­ло­же­нии кор­пус че­мо­да­на-ран­ца слу­жил ос­но­ва­ни­ем пус­ко­вой ус­та­нов­ки. Два бой­ца про­ти­во­тан­ко­во­го рас­че­та не­сли вью­ки №2 и №3 – че­мо­да­ны-ран­цы с ра­ке­та­ми и пус­ко­вы­ми ус­та­нов­ка­ми, а их ко­ман­дир, он же стар­ший опе­ра­тор (на­вод­чик), нес вьюк №1 – пульт управ­ле­ния 9С415 с мо­но­ку­ляр­ным ви­зи­ром 9Ш16 и ап­па­ра­ту­рой на­ве­де­ния. Днев­ной оп­ти­че­ский ви­зир 9Ш16 име­ет вось­ми­крат­ное уве­ли­че­ние с по­лем зре­ния 22,5°. Но­си­мый ком­плекс пе­ре­во­дил­ся из по­ход­но­го по­ло­же­ния в бое­вое по­ло­же­ние за 1 ми­ну­ту 40 се­кунд. Ра­ке­ты мо­гут раз­ме­щать­ся на уда­ле­нии до 15 м от цен­траль­но­го по­ста управ­ле­ния.

Про­ти­во­тан­ко­вая управ­ляе­мая ра­ке­та 9М14

Даль­ность стрель­бы – 500-3000 м. Бое­вая часть 9Н110: ку­му­ля­тив­ная, бро­не­про­би­вае­мость – 200 мм при 60°, 400-460 мм при 90°; мас­са БЧ – 2,6 кг, ВВ – 2,2 кг. Взры­ва­тель – кон­такт­ный, даль­ность взве­де­ния – 70-200 м. Сис­те­ма управ­ле­ния – руч­ная ко­манд­ная по про­во­дам. Ве­ро­ят­ность по­па­да­ния в танк – 0,7. Дви­га­тель – РДТТ. Ско­рость по­ле­та: мак­си­маль­ная – 140 м/с., сред­няя – 115 м/с. Вре­мя по­ле­та на мак­си­маль­ную даль­ность – 26 с. Мас­са: ра­ке­ты – 10,9 кг. Раз­ме­ры: дли­на – 860 мм, диа­метр – 125 мм, раз­мах кры­ла – 393 мм.

Ра­ке­та 9М14 со­сто­ит из при­сты­ко­вы­вае­мых пе­ред пус­ком бое­вой час­ти 9Н110 и крыль­е­во­го от­се­ка. Со­еди­не­ние их про­из­во­дит­ся очень бы­ст­ро, с ис­поль­зо­ва­ни­ем спе­ци­аль­ных зам­ков. В крыль­е­вом от­се­ке по оси по­сле­до­ва­тель­но рас­по­ла­га­ют­ся: мар­ше­вый дви­га­тель, ру­ле­вая ма­шин­ка и ги­ро­скоп. В коль­це­вом про­стран­ст­ве во­круг мар­ше­во­го дви­га­те­ля раз­ме­ща­ет­ся ка­ме­ра сго­ра­ния стар­то­во­го дви­га­те­ля с мно­го­ша­шеч­ным за­ря­дом, а за ней – ка­туш­ка про­вод­ной ли­нии свя­зи. На на­руж­ной по­верх­но­сти кор­пу­са ра­ке­ты ус­та­нов­лен трас­сер.

Ра­ке­та 9М14 ос­на­ще­на од­но­ка­наль­ной сис­те­мой управ­ле­ния. На ра­ке­те ус­та­нов­ле­на все­го од­на ру­ле­вая ма­шин­ка, пе­ре­ме­щаю­щая на­сад­ки (де­флек­то­ры) на двух про­ти­во­по­лож­ных ко­со­на­прав­лен­ных со­плах мар­ше­во­го дви­га­те­ля. При этом по­пе­ре­мен­но осу­ще­ст­в­ля­ет­ся управ­ле­ние по тан­га­жу и кур­су, так как ра­ке­та в по­ле­те вра­ща­ет­ся от­но­си­тель­но про­доль­ной оси с по­сто­ян­ной уг­ло­вой ско­ро­стью – 8.5 обо­ро­тов в се­кун­ду. Пер­во­на­чаль­ный про­во­рот по кре­ну при­да­ет­ся при ра­бо­те стар­то­во­го дви­га­те­ля с со­от­вет­ст­вую­щей ори­ен­та­ци­ей осей сопл. Да­лее вра­ще­ние под­дер­жи­ва­ет­ся за счет ус­та­нов­ки плос­ко­сти крыль­ев под уг­лом к про­доль­ной оси ра­ке­ты. Для увяз­ки уг­ло­во­го по­ло­же­ния ра­ке­ты с на­зем­ной сис­те­мой ко­ор­ди­нат ис­поль­зу­ет­ся трех­сте­пен­ной ги­ро­скоп с ме­ха­ни­че­ской рас­крут­кой, осу­ще­ст­в­ляе­мой в про­цес­се стар­та по­сред­ст­вом лен­ты. На ра­ке­те от­сут­ст­ву­ют бор­то­вые ис­точ­ни­ки элек­тро­пи­та­ния, а един­ст­вен­ная ру­ле­вая ма­шин­ка ра­бо­та­ет от то­ка, по­сту­паю­ще­го от на­зем­ной ап­па­ра­ту­ры по од­ной из це­пей во­до­стой­ко­го трех­жиль­но­го про­во­да.

Кры­лья ра­ке­ты в транс­порт­ном по­ло­же­нии скла­ды­ва­ют­ся на­встре­чу друг дру­гу, так что по­пе­реч­ные га­ба­ри­ты не пре­вы­ша­ют 185х185мм при раз­ма­хе раз­ло­жен­но­го кры­ла 393мм.

Со­став са­мо­ход­но­го ком­плек­са:

бое­вая ма­ши­на 9П110 на ба­зе БРДМ;
ПТУР 9М14 – до 14 ед.

Бое­вая ма­ши­на 9П110

Ба­за – БРДМ. Ко­лес­ная фор­му­ла – 4х4. Эки­паж – 2 чел. Чис­ло ра­кет на ПУ – 6. Об­щий бое­ком­плект – 14 ра­кет. Бое­вая ско­ро­стрель­ность – 2 пус­ка в ми­ну­ту. Уг­лы на­ве­де­ния ПУ: го­ри­зон­таль­ная на­вод­ка – 56°, вер­ти­каль­ная на­вод­ка – -1…+1,5°. Вре­мя пе­ре­хо­да: в бое­вое по­ло­же­ние – 20 с, в по­ход­ное по­ло­же­ние – 2 мин 30 с, для стрель­бы с вы­нос­но­го пунк­та – 3 мин, пе­ре­за­ря­жа­ния на­прав­ляю­щих – 1 мин. Ап­па­ра­ту­ра на­ве­де­ния 9С414: пульт опе­ра­то­ра 9В832 и др. ап­па­ра­ту­ра, вы­нос­ной пульт опе­ра­то­ра 9В833М (до 30 м) с ви­зи­ром 9Ш16.

Ком­плекс «Ма­лют­ка» мно­го и весь­ма ус­пеш­но вое­вал. Наи­бо­лее эф­фек­тив­ным ока­за­лось пер­вое мас­со­вое при­ме­не­ние ком­плек­сов ти­па «Ма­лют­ка» в хо­де «Вой­ны суд­но­го дня» на Ближ­нем Вос­то­ке.

К не­дос­тат­кам ком­плек­са сле­ду­ет от­не­сти:

-руч­ное управ­ле­ние и, сле­до­ва­тель­но, за­ви­си­мость эф­фек­тив­но­сти при­ме­не­ния ком­плек­са от сте­пе­ни тре­ни­ро­ван­но­сти и пси­хо­фи­зи­че­ско­го со­стоя­ния опе­ра­то­ра.
-не­дос­та­точ­но вы­со­кий уро­вень бое­го­тов­но­сти – при всем дос­тиг­ну­том удоб­ст­ве экс­плуа­та­ции пе­ред бое­вым при­ме­не­ни­ем ра­ке­та тре­бу­ет из­вле­че­ния из че­мо­да­на-ран­ца, при­сты­ков­ки бое­вой час­ти, рас­кры­тия кон­со­лей крыль­ев, раз­ме­ще­ния ра­ке­ты на на­прав­ляю­щей пус­ко­вой ус­та­нов­ки, ко­то­рую, в свою оче­редь, так­же нуж­но раз­вер­нуть при пе­ре­хо­де из по­ход­но­го по­ло­же­ния в бое­вое.
-для обес­пе­че­ния безо­пас­но­сти опе­ра­то­ра от воз­дей­ст­вия га­зо­вой струи дви­га­те­ля ра­ке­ты пульт управ­ле­ния от­но­сит­ся по­даль­ше от пус­ко­вой ус­та­нов­ки. Для вы­ве­де­ния стар­тую­щей сбо­ку ра­ке­ты на ли­нию ви­зи­ро­ва­ния так­же тре­бу­ет­ся вре­мя. Оно-то в зна­чи­тель­ной ме­ре и оп­ре­де­ля­ет ог­ра­ни­че­ние по ми­ни­маль­ной даль­но­сти пус­ка.
-не­дос­та­точ­но вы­со­кая ско­рость по­ле­та по­зво­ля­ет про­тив­ни­ку пред­при­нять эф­фек­тив­ные ме­ры про­ти­во­дей­ст­вия.

Китайский противотанковый ракетный комплекс HJ-73

ПТРК “Малютка” – грозное оружие со смешным именем

Противотанковые управляемые ракеты, созданные впервые в нацистской Германии, в СССР появились только на рубеже 50х-60х годов 20 века. Первые советские ПТУРы носили достаточно грозные имена – от “Фаланги” до “Дракона”. Однако ни одна из советских ракет с “хищным” названием не прослужила так долго и не покрыла себя такой боевой славой, как ПТРК с несерьёзным и забавным названием “Малютка”.

Ракета и пусковая установка пережили не только отечественных “коллег”, но и все зарубежные аналоги. Начался новый век, а “Малютка”, единственная из всех противотанковых ракет первого поколения остаётся в строю и устаревшей не считается.

Историческая справка

Разработку противотанковых управляемых ракет в Советском Союзе начали позже прочих. Но это никак не говорит об отсталости советского военпрома – скорее об осторожности его руководства. Когда в СССР начались работы над ПТУРами, результаты их боевого применения уже показали, что это эффективное оружие, имеющее значительный потенциал.

“Малютка” была не первым советским ПТРК вообще, но стала первым переносным. Ракета с управлением по проводам “Шмель”, работы над которой начались в 1957 году, предназначалась для установки на самоходные пусковые установки. В варианте 2П26 “Шмеля” запускали с вездехода ГАЗ-69, а машина 2П27 имела в качестве базы броневик БРДМ-1.

В параллель “Шмелю” разрабатывали ПТРК “Фаланга”, отличающуюся способом передачи команд – по радио.

Эта ракета также запускалась с самоходной установки на базе БРДМ, а в июне 1961 года ей оснастили вертолёт Ми-1В. “Малютке” же предстояло стать оружием пехоты – ей предполагалось вооружать противотанковые взводы мотострелковых частей.

Конкурсная разработка комплекса началась в июле 1961 года, после выхода правительственного постановления. Кроме “Малютки”, над которой работало коломенское СКБ, в конкурсе участвовал ПТРК “Овод” конструкции ЦКБ-14 из Тулы.

Как создавали и куда “пристроили”

От новой ракеты требовали следующих характеристик: дальность до трёх километров, бронепробиваемость не менее 180 мм. Масса ракеты задавалась в пределах 8-10 кг.

Тульский “Овод” конструктивно представлял собой уменьшенный вариант “Шмеля”.

Пехотный, переносной вариант размещался в двух транспортно-пусковых контейнерах. Базой для возимого варианта снова стал БРДМ. В ходе испытаний выявилось, что на дальности до 500 метров стрельба невозможна. Работы по доводке затягивались и победа “Малютки” в конкурсе чем-то неожиданным не стала.

Первой боевой машиной, вооружённой “Малюткой”, стала 9П110 – тот же БРДМ. Чуть позже появилась установка на базе нового БРДМ-2 получившая индекс 9П122.
Предназначенный пехоте переносной комплекс 9К11 занимал три вьюка – один с пультом управления и комплектом запчастей, два – с контейнерами в виде чемоданов.

В каждом из чемоданов, в свою очередь, переносились ракета на пусковой установке, боевая часть ракеты, и катушка с кабелем. Вьюк с пультом переносился командиром расчёта, операторы несли чемоданы. Хорошо подготовленный расчёт мог привести ПТРК в боевое положение за полторы минуты, а за минуту – произвести два пуска по целям. Позже “Малюткой” вооружили боевую машину пехоты БМП-1 и десантную БМД-1. Появилась ракета и на вертолётах – от лёгкого Ми-1 до штурмовика Ми-24.

Нутро “Малютки”

“Малютка” – конкретно, ракета 9М14, состоит из отъёмной боевой части 9Н110 и крыльевого отсека. Состыковываются части замками. Боевая часть кумулятивная, с медной облицовкой воронки.

В крыльевом отсеке находятся маршевый двигатель, рулевая машинка и гироскоп.

Стартовый двигатель размещён вокруг маршевого – это позволил сделать его многошашечный заряд. Установлена катушка с проводом связи, трассер вынесен на наружную часть корпуса.

Для снижения массы ракеты собственные источники электроэнергии на ней отсутствуют, питается она через провод управления. Большим достижением конструкторов стала возможность обойтись одной рулевой машинкой. На конкурирующей системе ПТУР “Овод” рулевых машинок было шесть.

Будучи ракетой первого поколения, “Малютка” управляется оператором вручную. На дальностях менее километра он наблюдает ракету по трассеру “невооружённым глазом”, для наведения на большие дистанции служит прицел восьмикратного увеличения.

ТТХ изначальной модификации и более поздних версий

Ниже приводятся основные характеристики ракеты «Малютка» 9М14 и поздних, современных модификаций. Так можно будет оценить рост качеств ПТРК.

Как видно, масса ракеты возросла незначительно, зато бронепробиваемость стала достаточной для борьбы с современной тяжёлой бронетехникой. А возросшая скорость полёта затрудняет уклонение объекта от ракеты.

Рост “Малютки” и поиск аналога

Уже в 1969 году конструкторы разработали ПТРК “Малютка-П”. Новая полуавтоматическая система управления (теперь наводчику достаточно было только удерживать цель в визире) фактически приблизила её по возможностям к ракетам второго поколения. Для применения этого комплекса была сконструирована новая машина на базе БРДМ-2, с индексом 9П133. К сожалению, при том, что масса самой ракеты 9М14П возросла незначительно, громоздкость аппаратуры управления поставила крест на портативности.

Пехота по-прежнему могла применять новую ракету, но “по-старому”, управляя ей вручную. Самой совершенной ракетой стала “Малютка-2”. Её представили в 1995 году, когда, казалось бы, ПТРК первого поколения должны безнадёжно устареть. Помимо нового стартового и маршевого двигателя, ракета может оснащаться новой тандемной кумулятивной боевой частью (БЧ), либо БЧ с фугасным термобарическим зарядом.

Новые боевые части могут присоединяться и к прежним модификациям ракет 9М14. Пуск ракет серии “Малютка-2” можно осуществлять со всех штатных установок, начиная с чемоданов-ранцев 9П111. Таким образом, все страны, имеющие на вооружении ПТУР “Малютка” могут повысить его эффективность без полного перевооружения.

Свои модификации “Малюток” выпускают и некоторые зарубежные производители.

Так, в Румынии “Малютку” пытались модернизировать, установив двигатель французской ракеты “Милан”. Варианты с полуавтоматической системой управления и тандемной БЧ производят в Китае и Иране.

Прямой аналог “Малютки” сейчас отыскать довольно сложно. Переносные ПТРК первого поколения, такие, как швейцарская “Кобра” и шведский “Бантам”, давно сняты с вооружения. Достаточно широко применявшаяся ракета ENTAC, разработанная во Франции, вышла из употребления в 1980-е, и не модернизировалась.

Другая французская ракета – SS11 была одной из первых удачных управляемых ракет вообще, а использовалась ещё в ходе войны за Фолкленды. Но она значительно превосходит “Малютку” по массе и габаритам.

В боях по всему миру

“Малютка” массово поставлялась партнёрам СССР и различным “развивающимся странам”. Так ей вооружились страны Варшавского Договора, социалистические страны Азии и Африки.

В Южной Америке “Малюткам” нашлось место в арсеналах Перу и Никарагуа.

Такой ареал распространения и определил цели “Малютки”. В 1972 силы Северного Вьетнама применили ракеты против бронетехники южан, уничтожив танк М48 и бронетранспортёры М113. В следующем году в ходе боёв за Куа Вьет ракетами было поражено более двадцати танков и БТР Южного Вьетнама.

“Звёздным часом” “Малютки” стала арабо-израильская война 1973 года. На её начальном этапе египетские операторы ПТРК поразили около восьмисот израильских танков (по арабским оценкам). Американские специалисты называют цифру в триста танков, что, тем не менее, составляет до четверти потерянных израильтянами танков. Позже разработанная танкистами Израиля тактика противодействия ПТРК стала стандартом стран НАТО.

В качестве вооружения БМП-1 ракеты “Малютка” использовали в Афганистане. Правда, применяли эпизодически, в силу высокой стоимости ракет и отсутствия бронетехники у противника. Но для поражения пулемётных гнёзд они оказались очень действенным средством.

На протяжении “холодной войны” “Малютки” использовались также в Анголе и в ходе ирано-иракской войны.

По некоторым данным, один иранский вертолет “Кобра” удалось сбить именно противотанковой ракетой.

На протяжении гражданской войны в Ливии “Малютки” применяла Национально-освободительная Армия Ливии, а в последние годы старый ПТРК используется сирийскими повстанцами против правительственных войск.

Последующие модели ПТРК

В Советской Армии переносной вариант “Малютки” заменил ПТРК “Фагот”. Тульское конструкторское бюро начало его разработку ещё в 1963 году, а на вооружение “Фагот” поставили в 1970. В этой ракете второго поколения применили полуавтоматическое наведение.

Для сокращения времени на подготовку к пуску ракету не надо было вынимать из контейнера – она выстреливалась прямо из него. Сам контейнер при этом был одноразовым и перезарядке не подлежал. Количество номеров в расчёте сократилось до двух. Командир переносил пусковой комплекс, а второй номер – два контейнера с ракетами.

Преемником самоходной “Малютки” стал ПТРК “Конкурс”, схожий с увеличенным “Фаготом”. По первоначальному заданию он и должен был быть с ним унифицирован, но в итоге сохранил только некоторое сходство и вариантом “Фагота” уже не считался. “Конкурс” стал в строй в 1974, им вооружили новые боевые машины – БМП-2 и БМД-2. Был и комплекс 9К113, в котором “Конкурсы” запускались с шасси БРДМ-2.

Заключение

Возможно, “Малютка” и не лучшая противотанковая ракета своего времени. Но она оказалась уникальной по соотношению качеств и потенциалу для модернизаций. “Малютка” не только доказала эффективность в боях прошлых лет – она не устарела и сейчас.

Оставаясь надёжными и простыми в эксплуатации, последние модели “Малютки” позволяют бороться даже с современной бронетехникой.

Конечно, ручное наведение переносных вариантов сейчас уже устарело, но серьёзнейшим козырем остаётся стоимость комплекса – в разы дешевле современных систем третьего поколения. Не имела “Малютка” равных и по количеству стран-операторов. Вне всяких сомнений – ПТРК “Малютка” – выдающееся достижение советских и российских конструкторов.
