Опытная боевая машина пехоты «Объект 914Б» (СССР)

Техника и вооружение 2010 06 (30 стр.)

Помимо проведения различных НИОКР по танкам ПТ-76 и ПТ-76Б, направленных на повышение боевых свойств, их база использовалась при создании различных типов боевых и обеспечивающих машин. Так, база ПТ-76 послужила основой для плавающего бронетранспортера БТР-50П, гусеничного самоходного парома ГСП, машины технической помощи МТП, самоходной установки 2П2 тактического ракетного комплекса 2К1 «Марс» и его транспортно-заряжающей машины 2ПЗ, машины командного состава «Объект 276», антарктического вездехода «Пингвин» и др. С использованием узлов и агрегатов танка был спроектирован подводный разведчик РПС-75.

На базе танка ПТ-76Б разработали машину управления БГР-50ПУ, самоходную установку 2П16 тактического ракетного комплекса 2К6 «Луна» и его опытную транспортно-заряжающую машину «Объект 161», самоходную установку разминирования УР-67, а также опытные образцы – зенитные самоходные установки ЗТПУ-2 и ЗТПУ-4, боевые машины пехоты «Объект 912», «Объект 914» и «Объект 914Б». Узлы и агрегаты танка использовались при создании самоходной артиллерийской установки СУ-85, зенитной самоходной установки ЗСУ-23-4 зенитного артиллерийского комплекса «Шилка» и опытной самоходной пусковой установки «Объект 910» тактического ракетного комплекса 9К52 «Луна-М».

Танки ПТ-76 и ПТ-76Б состояли на вооружении Советской (российской) Армии около шестидесяти лет (танк ПТ-76Б планировалось снять с вооружения в 2010 г.). В последние годы ими оснащались подразделений морской пехоты и внутренних войск МВД РФ. Эти машины приняли участие в проведении контртерростической операции в Чечне. Благодаря своим достоинствам плавающий танк ПТ-76 (ПТ-76Б) и машины на его базе широко экспортировались во многие страны. В Китае на танковом заводе, построенном с помощью Советского Союза, в конце 1950-х гг. был организован выпуск легкого танка «Тип 60», представлявшего собой танк ПТ-76, на котором дополнительно устанавливался 12,7-мм зенитный пулемет. С 1963 по 1970 г. серийно выпускался китайский легкий танк «Тип 63» с 85-мм пушкой, также являвшийся дальнейшим развитием советского танка ПТ-76.

60 Более подробное описание всех опытных машин на воздушной подушке и их проектов будет приведено в разделе «Боевые машины на воздушной подушке».

Плавающий танк ПТ-76Б подразделения морской пехоты.

Экспортируемые танки ПТ-76 и ПТ-76Б принимали участие в различных локальных военных конфликтах на Ближнем Востоке, во Вьетнаме и Лаосе, в Индо-Пакистанских войнах.

К концу 1950-х гг. по ряду причин легкий танк ПТ-76 перестал полностью удовлетворять требованиям для решения вспомогательных задач. По быстроходности он уступал среднему танку Т-55 и тяжелому танку Т-10М, а его основное оружие было неэффективно для борьбы с зарубежными танками, имевшими противоснарядную броневую защиту. Из-за отсутствия необходимого резерва массы на машине не могла быть установлена 100-мм нарезная пушка высокой баллистики.

Большие размеры плавающего танка делали его легко уязвимым при боевых действиях на суше и снижали возможности авиатранспортирования. Кроме того, большой шум, создаваемый двигателем и ходовой частью танка при движении, снижал эффективность его применения в разведке. Быстрый износ гусеничного движителя также накладывал серьезные ограничения на широкое использование этого танка для выполнения вспомогательных задач, связанных с большим пробегом машин.

В связи с этим еще в середине 1950-х гг. отечественные конструкторы, работая на перспективу и учитывая экономические факторы, выдвинули предложение о необходимости создания такого легкого танка, боевые и технические характеристики которого не только отвечали бы предъявленным требованиям, но и превосходили их.

В 1955-1956 гг. в инициативном порядке в ОКБ СТЗ под руководством главного конструктора С.А. Федорова был разработан технический проект танка, получившего заводское обозначение «Объект 150» (ПТ-85) и предназначавшегося для замены на производстве танка ПТ-76. Проектом предусматривалось увеличение боевой массы танка до 20 т и установка дизеля 8Д-12П-1 мощностью 331 кВт (450 л.е.), разрабатываемого заводом №77 в Барнауле (БЗТМ «Трансмаш»).

В проекте машины использовалась классическая схема общей компоновки с установкой во вращающейся башне 85-мм пушки. Корпус танка предполагалось изготавливать из алюминиевого броневого сплава. Расчетная скорость машины по шоссе составляла 56 км/ч, среднее давление на грунт – 55 кПа (0,56 кгс/см 2 ). Механическая двухпоточная трансмиссия обеспечивала пять передач вперед и назад (полный реверс). В состав трансмиссии входили: главный фрикцион сухого трения, двухпоточный МПП (сходный по своей схеме с МПП самоходной установки СУ-100П) и два бортовых редуктора. Коробка передач – простая двухвальная с инерционными конусными синхронизаторами на всех передачах, кроме первой и заднего хода. В суммирующих планетарных рядах МПП солнечные шестерни при прямолинейном движении вращались в ту же сторону, что и эпициклы. При нейтрали в коробке передач и первом положении рычага поворота обеспечивался неустойчивый поворот машины на месте вокруг центра масс с вращением гусениц в противоположные стороны. В ходовой части предусматривалась установка 12 опорных катков при отсутствии поддерживающих катков. В качестве водоходного движителя применялись два водомета. Проект машины одобрения не получил, и дальнейшая работа по нему была прекращена.

Несколько позже, в 1959 г., в ОКБ СТЗ началось проектирование нового легкого плавающего танка с аналогичным вооружением и боевой массой 12 т, имевшего заводское обозначение «Объект 195». Танк разрабатывался в двух вариантах: с дизелем мощностью 294 кВт (400 л.с.) при частоте вращения коленчатого вала двигателя 2500 мин 1 и газотурбинным двигателем ГТД-051А мощностью 306 кВт (416 л.с.) с частотой вращения тяговой турбины 17982 мин 1 и удельным расходом топлива 680 г/кВт ч (500 г/л.с. ч). Расчетная максимальная скорость танка по шоссе составляла 90 км/ч. Совместно с ВА БТВ для этого танка рассматривались пять схем трансмиссий, три из которых после детального анализа были подвергнуты эскизной проработке.

Читать еще:  Опытное оружие класса PDW под французский патрон 5,7х25 мм

На танке с дизелем предполагалось использовать ГМТ, что позволяло при некотором повышении удельной мощности до 28,7 кВтД (39 л.с.Д) и снижении максимальной скорости танка до 80 км/ч уменьшить количество передач переднего хода до двух. Наличие гидротрансформатора ГТК-3 в трансмиссии танка позволяло ему трогаться с места при заранее включенной передаче путем увеличения подачи топлива и исключало возможность заглохания двигателя при резком увеличении сопротивления движению. В ходе проведения исследований установили, что для совместной работы с дизелем можно было использовать два типа трансмиссий: гидромеханическую с гидротрансформатором ГТК-3, имевшую три передачи переднего и одну передачу заднего хода и механическую с гидромуфтой и пятью передачами переднего и одной передачей заднего хода. Для возможности пуска двигателя с буксира между насосом и турбиной гидротрансформатора устанавливался автолог. Кроме того, для танка с дизелем была разработана схема пятиступенчатой планетарной коробки передач.

При использовании газотурбинного двигателя устанавливалась трехступенчатая механическая трансмиссия, схема которой была аналогична механической части гидромеханической трансмиссии танка с дизелем, за исключением того, что вместо гидротрансформатора ГТК-3 устанавливался понижающий входной редуктор. Трансмиссия имела систему охлаждения, связанную с системой охлаждения ГТД (см. «ТиВ» №1-2/2010 г.).

Дальнейшие работы по танку «Объект 195» также завершились в 1960 г. в связи с развертыванием работ по новому плавающему танку.

Боевые машины на базе ПТ-76

Боевые машины на базе ПТ-76

Почти сразу после начала серийного производства танка ПТ-76 началось проектирование различных боевых машин на его базе, в том числе и плавающих танков.

В первой половине 1959 года конструкторским бюро СТЗ под руководством С.А. Федорова был спроектирован и в августе того же года изготовлен в металле опытный образец танка ПТ-76М («объект 907»), который можно рассматривать как комплексную модернизацию ПТ-76. Эта машина имела более рациональный по форме, с точки зрения бронестойкости, корпус. Его водоизмещение было увеличено до 14,87 м 3 . ПТ-76М оснащался форсированным двигателем В-6М мощностью 300 л.с., что позволило увеличить скорость движения на плаву до 11,2 км/ч, а по суше — до 45 км/ч. За счет монтажа дополнительного топливного бака запас хода довели до 400 км. На танк установили 76-мм пушку Д-56ТС. Машину оборудовали ночным прицелом, системой противоатомной защиты (ПАЗ) и радиостанцией Р-113.

Опытный образец плавающего танка ПТ-76М. Главное его отличие от серийной машины — корпус новой формы.

В 1960 году на НИИБТ-полигоне были проведены испытания танка, которые он не выдержал. Несмотря на более рациональную форму броневого корпуса, танк показал неудовлетворительную динамическую остойчивость на плаву. При достижении максимальной скорости на плаву с поднятым двухсекционным волноотражательным щитком носовая часть машины уходила под воду.

Танк «объект 740М» представлял собой танк ПТ-76 с установленным в качестве дополнительного вооружения ПТРК 9К11 «Малютка». Пусковая установка монтировалась снаружи в кормовой части башни и состояла из рамы с двумя направляющими, подъемного механизма с электроприводом и защитного кожуха, предохранявшего соседнюю ПТУР от газовой струи при выстреле. Аппаратура управления комплекса размещалась внутри танка в башне. Стрельба ракетами велась только с места на дальностях от 500 до 3000 м. Дополнительный боекомплект ПТУР внутри танка не перевозился. Опытный образец машины предъявили на испытания в октябре 1964 года.

Опытный образец плавающего ПТ-76М. Вид сбоку сзади.

Боевая машина пехоты «объект 914».

Однако, из-за низкой надежности работы пусковой установки, до испытаний танк допущен не был.

В 1963 году на ВгТЗ под руководством И.В. Гавалова на базе танка ПТ-76Б в инициативном порядке была разработана боевая машина пехоты «объект 914». Ее боевая масса составляла 14,4 т. Экипаж состоял из двух человек. Кроме того, в машине располагались восемь десантников. Размещение десанта — активное.

Справа и слева от механика-водителя находились два пулеметчика. Пулеметы крепились на лобовом листе корпуса в шаровых установках. В бортах передней части корпуса имелось шесть амбразур для стрелкового оружия. Над боевым отделением устанавливалась башня, заимствованная у «объекта 765» (БМП-1). В ней размещалась 73-мм гладкоствольная пушка 2А23 «Гром» и спаренный с ней пулемет. Боекомплект пушки состоял из 40 выстрелов. Над стволом орудия монтировалась пусковая установка ПТУР «Малютка» (боекомплект — 4 ракеты). Двигатель В-6М мощностью 280 л.с. размещался в кормовой части корпуса слева. Справа находился выход для десанта. Максимальная скорость движения составляла 65 км/ч по суше и 10 км/ч — на плаву. На ВгТЗ были изготовлены два опытных образца боевой машины пехоты, которые в 1964 году проходили испытания в Уральском, Туркестанском, Ленинградском, Московском и Белорусском военных округах. Из-за невыполнения заданных ТТХ по боевой массе, максимальной скорости и возможности перевозки самолетами Ан-12, БМП «объект 914» не была рекомендована для принятия на вооружение.

Читать еще:  Проект МБР Р-46 / Р-56 (8К68) (СССР)

Опытный образец танка «объект 740М».

Воины-химики проводят дезактивацию пусковой установки 2П2 ракетного комплекса 2К1 «Марс». 1964 год.

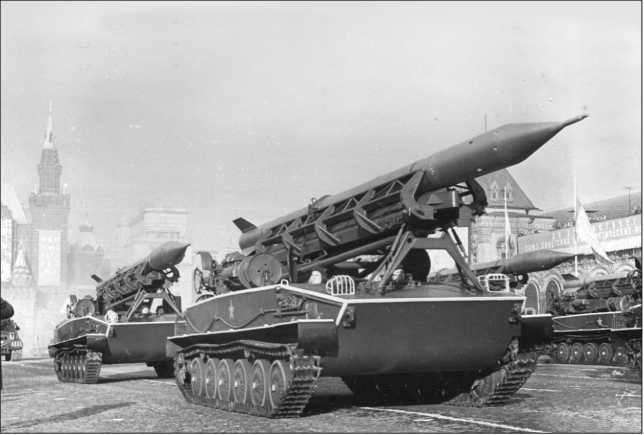

Самоходные пусковые установки 2П16 ракетного комплекса 2К6 «Луна» проходят по Красной площади. Москва, 7 ноября 1962 года. На переднем плане пусковая установка с ракетой ЗР9, следом за ней — пусковая установка с ракетой ЗР10.

Стремясь устранить недостатки, выявленные при испытаниях, на ВгТЗ в 1964 году изготовили БМП «объект 914Б». Общая компоновка, численность экипажа и десанта, а также вооружение машины остались такими же, как у БМП «объект 914». В отличие от последней механизм заряжания пушки «Гром» располагался не в корпусе машины, а нише башни. Емкость механизма составляла 19 выстрелов. «Объект 914Б» был первой авиатранспортабельной боевой машиной пехоты, приспособленной для перевозки в самолете Ан-12 без снятия створок грузового люка. Это стало возможным за счет уменьшения ширины машины по гусеницам, по сравнению с «объектом 914» на 90 мм и наклона верхних бортовых броневых листов корпуса под углом 6° от вертикали.

В 1961 году в ходе выполнения ОКР по легкому танку «объект 906» на ВгТЗ был изготовлен ходовой макет «М906», который отличался от ПТ-76 корпусом, выполненным из алюминиевого сплава.

В конце 1950-х годов на базе ПТ-76 были спроектированы несколько образцов ракетных пусковых установок. Так, уже в 1956 году под руководством ведущего инженера Л.И. Горлицкого в КБ Кировского завода разработали ракетную установку в виде 16-ствольного пакета труб, в которых располагались 140-мм турбореактивные неуправляемые снаряды с кумулятивной головной частью. Экипаж этой ракетной установки состоял из двух человек. Она была способна стрелять одиночными выстрелами или вести залповый огонь по площадям. Опытный образец этой машины, получивший обозначение «объект 280», изготовили на Кировском заводе в цехе МХ100. После заводских и полигонных испытаний решили выпустить опытную партию таких машин для прохождения государственных и войсковых испытаний. В 1958 году «объект 280» вместе с другими образцами бронетанковой техники был показан членам правительства. Успеха он не имел, и работы по нему прекратили.

В отличие от «объекта 280», пусковые установки 2П2 тактического ракетного комплекса 2К1 «Марс» и 2П16 («объект 160») комплекса «Луна», а также ТЗМ 2ПЗ комплекса «Марс» изготавливались серийно и состояли на вооружении Советской армии.

Пусковая установка 2П16 комплекса 2Кб «Луна» с ракетой ЗР10, оснащенной надкалиберной головной частью ЗН14 для ядерного заряда.

Пусковые установки 2П16 ракетного комплекса 2К6 «Луна» в парадном строю. Москва, 1 мая 1964 года. На пусковых установках ракеты ЗР10 с надкалиберной боевой частью, оснащенной ядерным зарядом.

Сталинградским заводом «Баррикады» с 1959 по 1960 год было изготовлено по 25 пусковых установок 2П2 и ТЗМ 2ПЗ. Что касается ПУ 2П16 комплекса 2К6 «Луна», то завод «Баррикады» с 1960 по 1964 год изготовил 432 пусковых установки. Шасси для них изготавливалось на ВгТЗ. Масса машины возросла до 17,5 т, свойства плавучести были утрачены, поэтому водометы не устанавливались. Для выполнения заданных значений массы толщина броневых листов корпуса была уменьшена с 13 до 10 мм.

Кроме того, с использованием агрегатов танка ПТ-76 выпускались установка разминирования УР-67 и гусеничный самоходный паром ГСП.

Читать онлайн «Плавающий танк ПТ-76. От Невы до Ганга и Суэцкого канала» автора Барятинский Михаил Борисович — RuLit — Страница 6

Средняя часть башни танка ПТ-76Б. Характерная деталь ПТ-76Б — кронштейн поворотной фары на борту башни, а не на крыше.

С 1964 года на ПТ-76Б стали устанавливаться прямоугольные топливные баки, заимствованные у Т-54.

Танк ПТ-76Б выпуска 1961 года на плаву. На крыше МТО хорошо видны дополнительные топливные баки, заимствованные у Т-34.

Танки ПТ-76Б одного из подразделений морской пехоты. У танков подняты волноотражательные щитки и установлены приборы наблюдения механика-водителя ТНП-370.

Танки ПТ-76Б морской пехоты во время учений. Июль 1965 года. Обращает на себя внимание иная форма воздухопитающей трубы.

В мае 1962 года с целью снижения массы машины толщину верхнего лобового листа корпуса уменьшили с 10 до 8 мм. С целью улучшения водоходных качеств танка с октября того же года ввели корпус большего водоизмещения за счет увеличения его высоты на 70 мм и изменения угла наклона нижнего лобового листа от вертикали с 45° до 55°. Для лучшего схода воды с задней части крыши корпуса ей был придан небольшой обратный уклон.

Последняя группа изменений внедрялась также на танки ПТ-76 и ПТ-76Б раннего выпуска в ходе их капитального ремонта. Кроме того, в ходе ремонта на танки ПТ-76, выпущенные до 1957 года, устанавливались пушки Д-56ТМ. С 1967 года на всех танках спаренные пулеметы СГМТ стали заменять на более современные ПКТ, а фары ФГ-100, ФГ101 и ФГ-102 — на ФГ-126 и ФГ-127. Вместо радиостанций Р-113 стали ставить радиостанции Р-123, а переговорные устройства Р-120 уступили место Р-124. При капитальном ремонте старые гладкие опорные катки ходовой части заменялись новыми — с выштамповками.

Боевые машины на базе ПТ-76

Почти сразу после начала серийного производства танка ПТ-76 началось проектирование различных боевых машин на его базе, в том числе и плавающих танков.

Читать еще:  Проект авиационного ракетного комплекса F-15GSE (США)

В первой половине 1959 года конструкторским бюро СТЗ под руководством С.А. Федорова был спроектирован и в августе того же года изготовлен в металле опытный образец танка ПТ-76М («объект 907»), который можно рассматривать как комплексную модернизацию ПТ-76. Эта машина имела более рациональный по форме, с точки зрения бронестойкости, корпус. Его водоизмещение было увеличено до 14,87 м 3 . ПТ-76М оснащался форсированным двигателем В-6М мощностью 300 л.с., что позволило увеличить скорость движения на плаву до 11,2 км/ч, а по суше — до 45 км/ч. За счет монтажа дополнительного топливного бака запас хода довели до 400 км. На танк установили 76-мм пушку Д-56ТС. Машину оборудовали ночным прицелом, системой противоатомной защиты (ПАЗ) и радиостанцией Р-113.

Опытный образец плавающего танка ПТ-76М. Главное его отличие от серийной машины — корпус новой формы.

В 1960 году на НИИБТ-полигоне были проведены испытания танка, которые он не выдержал. Несмотря на более рациональную форму броневого корпуса, танк показал неудовлетворительную динамическую остойчивость на плаву. При достижении максимальной скорости на плаву с поднятым двухсекционным волноотражательным щитком носовая часть машины уходила под воду.

Танк «объект 740М» представлял собой танк ПТ-76 с установленным в качестве дополнительного вооружения ПТРК 9К11 «Малютка». Пусковая установка монтировалась снаружи в кормовой части башни и состояла из рамы с двумя направляющими, подъемного механизма с электроприводом и защитного кожуха, предохранявшего соседнюю ПТУР от газовой струи при выстреле. Аппаратура управления комплекса размещалась внутри танка в башне. Стрельба ракетами велась только с места на дальностях от 500 до 3000 м. Дополнительный боекомплект ПТУР внутри танка не перевозился. Опытный образец машины предъявили на испытания в октябре 1964 года.

Опытный образец плавающего ПТ-76М. Вид сбоку сзади.

Боевая машина пехоты «объект 914».

Однако, из-за низкой надежности работы пусковой установки, до испытаний танк допущен не был.

В 1963 году на ВгТЗ под руководством И.В. Гавалова на базе танка ПТ-76Б в инициативном порядке была разработана боевая машина пехоты «объект 914». Ее боевая масса составляла 14,4 т. Экипаж состоял из двух человек. Кроме того, в машине располагались восемь десантников. Размещение десанта — активное.

Справа и слева от механика-водителя находились два пулеметчика. Пулеметы крепились на лобовом листе корпуса в шаровых установках. В бортах передней части корпуса имелось шесть амбразур для стрелкового оружия. Над боевым отделением устанавливалась башня, заимствованная у «объекта 765» (БМП-1). В ней размещалась 73-мм гладкоствольная пушка 2А23 «Гром» и спаренный с ней пулемет. Боекомплект пушки состоял из 40 выстрелов. Над стволом орудия монтировалась пусковая установка ПТУР «Малютка» (боекомплект — 4 ракеты). Двигатель В-6М мощностью 280 л.с. размещался в кормовой части корпуса слева. Справа находился выход для десанта. Максимальная скорость движения составляла 65 км/ч по суше и 10 км/ч — на плаву. На ВгТЗ были изготовлены два опытных образца боевой машины пехоты, которые в 1964 году проходили испытания в Уральском, Туркестанском, Ленинградском, Московском и Белорусском военных округах. Из-за невыполнения заданных ТТХ по боевой массе, максимальной скорости и возможности перевозки самолетами Ан-12, БМП «объект 914» не была рекомендована для принятия на вооружение.

Опытный образец танка «объект 740М».

Воины-химики проводят дезактивацию пусковой установки 2П2 ракетного комплекса 2К1 «Марс». 1964 год.

Самоходные пусковые установки 2П16 ракетного комплекса 2К6 «Луна» проходят по Красной площади. Москва, 7 ноября 1962 года. На переднем плане пусковая установка с ракетой ЗР9, следом за ней — пусковая установка с ракетой ЗР10.

Стремясь устранить недостатки, выявленные при испытаниях, на ВгТЗ в 1964 году изготовили БМП «объект 914Б». Общая компоновка, численность экипажа и десанта, а также вооружение машины остались такими же, как у БМП «объект 914». В отличие от последней механизм заряжания пушки «Гром» располагался не в корпусе машины, а нише башни. Емкость механизма составляла 19 выстрелов. «Объект 914Б» был первой авиатранспортабельной боевой машиной пехоты, приспособленной для перевозки в самолете Ан-12 без снятия створок грузового люка. Это стало возможным за счет уменьшения ширины машины по гусеницам, по сравнению с «объектом 914» на 90 мм и наклона верхних бортовых броневых листов корпуса под углом 6° от вертикали.

В 1961 году в ходе выполнения ОКР по легкому танку «объект 906» на ВгТЗ был изготовлен ходовой макет «М906», который отличался от ПТ-76 корпусом, выполненным из алюминиевого сплава.

В конце 1950-х годов на базе ПТ-76 были спроектированы несколько образцов ракетных пусковых установок. Так, уже в 1956 году под руководством ведущего инженера Л.И. Горлицкого в КБ Кировского завода разработали ракетную установку в виде 16-ствольного пакета труб, в которых располагались 140-мм турбореактивные неуправляемые снаряды с кумулятивной головной частью. Экипаж этой ракетной установки состоял из двух человек. Она была способна стрелять одиночными выстрелами или вести залповый огонь по площадям. Опытный образец этой машины, получивший обозначение «объект 280», изготовили на Кировском заводе в цехе МХ100. После заводских и полигонных испытаний решили выпустить опытную партию таких машин для прохождения государственных и войсковых испытаний. В 1958 году «объект 280» вместе с другими образцами бронетанковой техники был показан членам правительства. Успеха он не имел, и работы по нему прекратили.
