Опытные автоматы Калашникова ПП-1 и А1-75 (СССР)

Опытные автоматы Калашникова ПП-1 и А1-75 (СССР)

Опытные автоматы Калашникова ПП-1 и А1-75 разработаны в рамках конкурсной темы «Модерн», в 1973 году. Малокалиберный малоимпульсный автоматный патрон с меньшим импульсом отдачи и новой внутренней баллистикой позволил заняться укороченными автоматами, отчасти взявшими на себя задачи пистолетов-пулемётов. Дело в том, что параметры нового патрона позволяли пуле набрать достаточную скорость даже при значительно укороченном стволе, в то же время уменьшившийся импульс отдачи давал надежду на получение легко управляемого малогабаритного оружия ближнего боя, удобного для действий в условиях ограниченного пространства.

Министерство оборонной промышленности и ГРАУ в 1973 г. открыли конкурсную разработку по теме «Модерн». В разработке принимал участие ряд конструкторов, включая М.Т.Калашникова, С.Г.Симонова, И.Я.Стечкина, Е.Ф.Драгунова. В 1973 г. М.Т.Калашников предложил на конкурс модифицированный вариант своего 5,45-мм автомата АКС74 под наименованием ПП-1. Его автоматика работала по принципу отвода пороховых газов из ствола. Запирание канала ствола осуществлялось поворотом затвора на два боевых упора. Укороченный до 215 мм ствол обусловил снижение начальной скорости пули до 735 м/с и более худшую по сравнению с АК74, кучность боя.

Усовершенствованный ударно-спусковой механизм допускал ведение одиночного и автоматического огня. Взамен замедлителя курка в него ввели ограничитель поворота курка, ограничивавший поворот курка назал и предохранявший от удара курка по спусковому крючку. Флажок переводчика-предохранителя располагался с правой стороны ствольной коробки. Прицельное приспособление, установленное на крышке ствольной коробки, было рассчитано на дальность стрельбы до 500 м. Оно состояло из перекидного целика, имевшего два положения: обозначенное буквой «П» — для стрельбы по целям на дальность до 350 м; обозначенное цифрой «5» — для стрельбы по целям на дальностях свыше 350 м; и мушки в намушнике. Целик поворачивался на оси и фиксировался пластинчатой пружиной на опорных выступах.

Наиболее действительным огонь по наземным и воздушным целям являлся на дальностях до 400 м. Дальность прямого выстрела по грудной фигуре составляла 360 м, в то время как дальность пробития защищенных целей, в частности 5-мм стального листа, составляла 210 м; стальных шлемов — 500 м; противоосколочных бронежилетов с титановыми пластинами — 320 м. Темп стрельбы — 650-700 выстр/мин. Питание патронами осуществляется как из стандартных отъемных коробчатых секторных магазинов ёмкостью 30 патронов, так и укороченных — ёмкостью 20 патронов.

Уменьшение длины ствола заставило отнести газовую камеру назад, что повлекло за собой и изменение конструкции мушки. Её основание было выполнено совместно с газовой камерой. Подобная конструкция обусловила и перенос прицела ближе к глазу стрелка, иначе прицельная линия оказывалась очень короткой. Существенно были укорочены шток газового поршня и газоотводная трубка. Большее давление пороховых газов у дульного среза потребовало установки усиленного пламегасителя, в некоторой степени уменьшившего пламя, снизившего ударную волну и увеличившего надежность функционирования автоматики.

Однако полностью пламегаситель не смог подавить величину звука и выхлоп пламени при выстреле, ослепляющего и демаскирующего самого стрелка. Пламегаситель представлял собой цилиндрическую камеру с коническим раструбом на переднем торце. Пламегаситель крепился на дульной части ствола, на резьбовой посадке. Для лучшей стабилизации пули в полёте, из-за укорочении ствола, конструкторам пришлось увеличить крутизну нарезов, длина их хода была уменьшена с 200 до 160 мм.

Новую конструкцию получила крышка ствольной коробки, откидывающаяся на шарнире вверх. В передней части крышки имелись два ограничителя угла поворота крышки с отверстиями для оси, на которой она поворачивалась. Крышка не отделялась от ствольной коробки. В закрытом положении она удерживалась с помощью выступа направляющего стержня возвратного механизма.

Автомат Калашникова ПП-1 компоновался таким образом, чтобы в положении «на грудь» со сложенным прикладом не выходил за габарит бойца в полной выкладке. В автомате Калашникова ПП-1 использовался металлический приклад, складывающийся вниз под ствольную коробку (по типу АКМС). Укороченный автомат укомплектован более массивными деревянным цевьем и ствольной накладкой газовой трубки. Масса ПП-1 с магазином без патронов — 2,75 кг, общая длина — 720 мм, длина со сложенным прикладом — 480 мм.

В 1975 г. появился опытный автомат Калашникова А1-75. От своего прототипа автомата Калашникова ПП-1, он отличается следующим:
— наличием прибора для беззвучно-беспламенной стрельбы (ПБС)
— на дульной части ствола вместо пламегасителя он имеет втулку с внутренней резьбой для установки прибора беззвучной и беспламенной стрельбы (ПБС)
— мушка вынесена по возможности вперёд — на дульную втулку, перекидной прицел отнесён на крышку ствольной коробки (длина прицельной пинии — 280 мм).
— прицельные планки прицела рассчитаны на стрельбу на дальности 100 (постоянная планка), 150 и 200 м (две откидные планки)
— УСМ допускал ведение только одиночного огня
— металлический приклад складывается вперёд-вверх, с возможностью перезаряжания автомата и стрельбы при сложенном прикладе.

Читать еще:  Опытный танк TTD (ЮАР)

Автомат Калашникова А1-75 отличается стремлением сделать оружие обтекаемым и компактным — отсюда сглаженные обводы, складывающийся на крышку ствольной коробки приклад. Для уменьшения размеров был разработан магазин уменьшенной ёмкости. Таким образом, речь шла об образце оружия специального назначения.

Тактико-технические характеристики автомата Калашникова А1-75
Патрон — 5,45×39 (обр.1974 г.)
Масса без патронов — 2,65 кг
Длина с откинутым прикладом — 740 мм
Длина со сложенным прикладом — 475 мм
Длина ствола — 255 мм
Прицельная дальность — 500 м
Ёмкость магазина — 20 или 30 патронов

В тени АК-47: какое оружие Михаила Калашникова оказалось на периферии истории

Михаил Калашников прочно ассоциируется со своим легендарным автоматом. Оружие калибра 7,62 мм было сконструировано 70 лет назад и принято на вооружение Советской армии в 1949 году, в том числе в варианте со складным прикладом.

АК и АКС стали базовыми моделями для десятков единиц стрелкового оружия — автоматов, пулемётов и охотничьих карабинов. За автоматом Калашникова закрепилось название АК-47, однако в СССР он так не именовался.

АК-47 — это официальное название ограниченной партии опытных образцов и обозначение автомата Калашникова в классификации НАТО (АK-47 Type II).

Впоследствии Михаил Тимофеевич участвовал в модернизации собственного оружия. В более поздних моделях улучшены дальность и кучность стрельбы, облегчён вес конструкции. На фоне грандиозного успеха АК другие изобретения Калашникова оказались вытеснены на периферию истории.

Пистолет-пулемёт

С сентября по октябрь 1941 года сержант Калашников проходил лечение в 1133-м эвакуационном госпитале в городе Елец Орловской области. В это время он загорелся идеей создания собственного образца автоматического оружия.

На базе своего армейского и фронтового опыта, а также советов товарищей из госпиталя Калашников создал чертёж пистолета-пулемёта Калашникова (ППК, калибр 7,62 мм, 1942). Данный образец оружия — второй по счёту в жизни Михаила Тимофеевича (первый пистолет-пулемёт не сохранился).

После выписки из госпиталя Калашников получил полугодовой отпуск, позволивший ему приступить к сборке опытного образца ППК. Закончить работу ему помешал арест. С точки зрения советских властей, изобретатель занимался незаконным изготовлением и хранением оружия.

Благодаря помощи друзей Калашникову удалось продолжить работу. Второй образец ППК Михаилу Тимофеевичу официально разрешили изготовить на факультете артиллерийско-стрелкового вооружения Московского авиационного института, эвакуированного в ту пору в Алматы (Казахстан).

В 1942 году Калашников представил опытный образец ППК начальнику Военно-инженерной академии им. Дзержинского, известному теоретику стрелкового оружия профессору Анатолию Благонравову, находившемуся тогда в Самарканде.

С августа 1942 по февраль 1943 года ППК проходил доводку и испытания на Центральном научно-исследовательском полигоне стрелково-миномётного вооружения (ЦНИПСМВО). Здесь Калашников познакомился с известным оружейником Сергеем Симоновым.

По результатам испытаний Главное артиллерийское управление (ГАУ) дало ППК неудовлетворительный отзыв. Сконструированный под заметным влиянием американского пистолета-пулемёта Томпсона, ППК уступал штатным пистолетам-пулемётам Красной армии ППШ-41 и ППС-43 по таким критериям, как простота устройства и изготовления.

Официальное заключение ГАУ звучало следующим образом: «Пистолет-пулемёт Калашникова в изготовлении сложнее и дороже, чем ППШ-41 и ППС, и требует применения дефицитных и медленных фрезерных работ. Поэтому, несмотря на многие подкупающие стороны (малый вес, малая длина, наличие одиночного огня, удачное совмещение переводчика и предохранителя, компактный шомпол и пр.), в настоящем виде своём промышленного интереса не представляет».

Сам Калашников был рекомендован профессором Благонравовым для прохождения дальнейшего обучения по конструкторской специальности. Допущенные в конструкции ППК ошибки стали для молодого изобретателя стимулом для создания более простых и эффективных моделей.

Самозарядный карабин

Помимо ППК, Наркомат обороны СССР отверг и другой опытный образец стрелкового оружия Михаила Тимофеевича — самозарядный карабин калибра (СКК) 7,62 мм. Данное оружие является первым образцом Калашникова, в котором применена схема запирания поворотом. Карабин обладал повышенной прочностью и надёжностью.

В 1944—1945 годах Калашниковым были разработаны две модели самозарядных карабинов под опытный промежуточный патрон с длиной гильзы 41 мм. В дальнейшем пуля со свинцовым сердечником была заменена на более длинную со стальным сердечником, а для сохранения общей длины патрона длина гильзы была уменьшена до 39 мм. В результате появился 7,62-мм патрон образца 1943 года, который также известен как патрон 7,62х39.

Самозарядный (принцип схож с автоматическим оружием, но для каждого выстрела надо отдельно нажимать курок) карабин Калашникова считался очень надёжным образцом. На основе замечаний Михаил Тимофеевич пытался исправить слабые стороны СКС (Самозарядный карабин Симонова), и в 1945 году карабин поступил на госиспытания.

Однако к концу Второй мировой войны победило представление о том, что армия в большей степени нуждается в массовом автоматическом оружии. В связи с этим Калашников решил полностью сосредоточился на создании автомата, который в итоге стал самым популярным в мире.

Самозарядный карабин Калашникова был охарактеризован как оружие с повышенной прочностью и надёжностью при эксплуатации в сложных условиях. Несмотря на то что сам карабин не был принят на вооружение, некоторые наработки легли в основу АК.

В частности, фиксация крышки ствольной коробки осуществляется выступом штока возвратного механизма, что стало использоваться во многих других моделях Калашникова. Автоматы Михаила Тимофеевича вплоть до АК-74М получили схожий с самозарядным карабином силуэт основания мушки.

Снайперская винтовка

В 1959 году Калашников принял участие в государственном конкурсе на создание нового снайперского оружия для советской армии. Михаил Тимофеевич отправил на испытания образец самозарядной снайперской винтовки Калашникова (СВС). В конкурсе участвовали знаменитые конструкторы Евгений Драгунов, Александр Константинов, Сергей Симонов.

Читать еще:  Автомат Khaybar KH-2002 (Иран)

Снайперская винтовка Калашникова была создана в двух вариантах. Второй образец, в отличие от первого, во многом повторял конструкцию АК, по сути, представляя собой его укрупненную версию под более мощный патрон 7,62х54 мм и с отсутствием возможности ведения автоматического огня.

Винтовка Калашникова уступила образцу Драгунова по показателям кучности стрельбы, но оказалась легче и меньше. В итоге на вооружение войск в 1963 году была принята снайперская винтовка Драгунова — СВД, претерпевшая впоследствии множество изменений.

Автоматический пистолет

Михаил Тимофеевич пробовал силы в разных областях, в том числе и в разработке пистолета Вооружённых сил СССР. В 1950-х годах советская армия пыталась решить вопрос с личным оружием экипажей танков, бронетехники и самоходных артиллерийских установок.

Автоматы были слишком громоздкими, а существовавший на тот момент пистолет Макарова — ограниченно эффективен. Появилась идея создать пистолет с возможностью стрелять очередями, то есть автоматический пистолет.

В 1951 году автоматический пистолет системы Калашникова (АПК) калибра 9 мм конкурировал с аналогичной моделью Игоря Стечкина. Историки указывают, что у Михаила Тимофеевича не хватало времени на доработку опытного образца. В результате АПК не дошёл до стадии полигонных испытаний и конкурс выиграл автоматический пистолет Стечкина (АПС).

Пулемёты

Крайне удачным конструкторским решением Михаила Тимофеевича стало создание пулемёта под калибр 7,62 мм (ПК). Работая в авральном режиме с 1958 года, Калашников выиграл конкурс. В 1961 году правительство СССР отдало предпочтение ПК, а не тульскому пулемёту конструкции Григория Никитина и Юрия Соколова.

В разных вариантах пулемёт Калашникова производится до сих пор. ПК использовался во вьетнамской войне, в гражданском конфликте в Камбодже, в афганской кампании, ирано-иракской войне, войне в Персидском заливе, югославском конфликте, двух чеченских кампаниях.

ПК был так называемым единым пулемётом. В различных вариациях он использовался не только в пехотных подразделениях, но и устанавливался на танках и бронемашинах. На его основе были разработаны современный пулемёт «Печенег», китайский Тип 80 и сербский Zastava M84.

Пожалуй, самой необычной моделью Калашникова стал кривоствольный пулемёт (КПК), который был создан в 1960-е годы для поражения «мёртвой зоны» возле танка, недоступной для прямоствольного оружия. В частности, оружие предназначалось для экипажей аварийных и подбитых танков.

Экзотическая конструкция ствола (кривизна около 90 градусов) КПК позволяла стрелять из-за угла. Однако танкисты эту идею встретили прохладно. Разработка всех образцов кривоствольных пулемётов была прекращена.

Копия Приказа Министра вооружений СССР о производстве серии автоматов АК-47, карабинов СКС-45 и пулеметов РПД-44М.

О, даже докУмент таки нашелся, что АК-47 существовал ) А то окромя этой фотки, взятой с не помню уже какого форума, где было подписано, что это АК-47 (отличительная особенность — удлинённое цевьё) — пруфов особенно и не было. А тут цельный докУмент 😉

и чтобы не быть голословным насчет полуофициального использования, 1968 год:

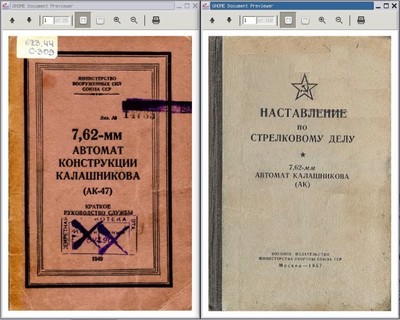

Отчасти соглашусь. Подписано в печать руководство в мае 49-го, до принятия на вооружение. Хотя в срачах на эту тему периодически всплывают отсылки на то что и позднее неофициально и полуофициально за АК такое наименование сохранялось.

Просто суть споров обычно сводилась к тому что автомата именуемого АК-47 либо вообще не существовало, либо что так именовался лишь один из экспериментальных образцов. И используют такое именование лишь нубы, журналисты и американцы.

Ну тут уже кто во что горазд касательно полуофициальных или неофициальных названий. На вооружение официально был принят 7,62-мм автомат Калашникова АК.

56-А-212 — 7,62-мм автомат Калашникова АК

56-А-212М — 7,62-мм автомат Калашникова со складным прикладом АКС

56-А-212МН — 7,62-мм автомат Калашникова со складным прикладом АКСН с ночным прицелом 1ПН9

56-А-212Н — 7,62-мм автомат Калашникова АКН с ночным прицелом 1ПН9

Просто суть споров обычно сводилась к тому что автомата именуемого АК-47 либо вообще не существовало, либо что так именовался лишь один из экспериментальных образцов

Ну теперь есть копия официального документа которую можно смело предъявлять любителям порассуждать о том, что АК-47 не существовало или был один из экспериментальных образцов. Аж 1500 штук опытная серия была.

поддержу. год приказа 48. опытная серия.

как говорил всегда — ак-47 — тестовый/опытный/предсерийный образец/прототип/вариант.

кстати, защитники «ак-47» не упоминают «ак-47м»

Тут вот ведь как:
есть люди, для которых АК = АК-47. значит для них должно быть АКМ = АК-47М. Но такое они почему-то не изобрели

Ну, в тех срачах, в которых участвовал я обычно у меня сторонников не было (соответственно, и таких документов; спасибо, кстати, за руководство;). Вышепреведенную фотку автомата я в своё время нарыл собственноручно, её и форсил. Была еще фотка с клеймом АК-47 на боку ствольной коробки (потерялась где-то), ну, и указывалось, что речь шла об опытной серии, но так как было таких автоматов не два десятка, а 1000 (это я такую цифру находил, тут же в документе говорится о 1500), то можно с полным основанием говорить о существовании автомата АК-47. Ну, вот примерно такая тактика была 😉 Но никакими более или менее весомыми аргументами, кроме фотки автомата я не располагал — я находил воспоминания инженера, который указывал на маркировку АК-47, еще какие-то косвенные доказательства, но всё это было в виде текста на военных, оружейных и прочих подобных форумах, т.е. на пруфы не тянуло ) А тут вообще вон какое разноцветье докУментов. Ляпота 😉

Читать еще:  Снайперская винтовка Stopson под патрон 12,7x57 (Франция)

Ну можете еще и слова М.Т. Калашникова предъявить в качестве доказательств.

Именно за создание АК-47 он получил Сталинскую премию.

Или вот схемы чертежей

Спасибо. Полезные документы с исторической точки зрения. Линк на эту тему уже можно давать любым оппонентам без всяких объяснений 😉

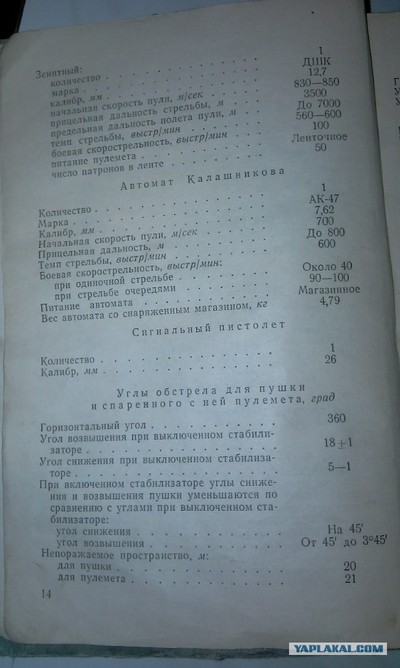

Скажите пожалуйста, а из какого документа третья картинка?

Если мне не изменяет память это перечень того что должно быть внутри толи т 64 толи т62, толи вообще и т55, я уже подзабыл за давностью лет.

Все равно спасибо.

Тоже в свое время на япе не мало копий в спорах с разного рода умниками сломал.

И только РПД-44 как-то не зашел. Остальное до сих пор стреляет!

РПК-то технологичнее и проще производить было. Да и учить солдатику меньше.

Хотя РПД до сих пор в мое резервах есть. Достаточно надежный пулемет.

Таки да, надежный и проверенный в различных войнах и локальных конфликтах. К примеру, во Вьетнаме.

Отрядам MACV-SOG потребовалось оружие под патрон, запасы которых можно было пополнять в тылу противника, то есть 7,62*39, обладающее мощью пулемета — но в то же время достаточно легкое, чтобы боец мог носить его во время разведвыхода. Так появились обрезы из РПД — бойцы американского спецназа отзывались о них с большим уважением.

ну, если это реальный документ, где те люди которые бьют себя в грудь штык-ножом, доказывая что АК-47 не существует?

Сложный для чтения шрифт.

Устройство и принцип работы АК-47

Огромная партия автоматов АК-47

Еще в конце августа 2018 года американский эскадренный миноносец USS Jason Dunham смог перехватить у берегов Йемена парусное судно, на борту которого была обнаружена огромная партия автоматов АК-47. Эта лодка была вынуждена дрейфовать в Аденском заливе между Йеменом и Сомали из-за поломки двигателя, поэтому военные поднялись на ее борт, где и обнаружили контрабанду. Но теперь американские военные представили фотографии конфискованного оружия и даже отчитались о его количестве.

Как оказалось, инспекторы Организации Объединённых Наций смогли насчитать на борту USS Jason Dunham чуть более 2500 конфискованных автоматов АК-47, которые были изъяты у контрабандистов.

Про худшие виды огнестрельного оружия.

Есть, например, в далеком Пакистане необычный рынок в городе Дарра:
«Базар в этом местечке на первый взгляд похож на все другие: лавки-дуканы с распахнутыми дверями, у которых сидят на корточках хозяева. Прямо за лавками — мастерские. В них, однако, не выделывают бараньи шкуры, не лепят горшки.
Здесь делают оружие — автоматы и пистолеты. Жители Дарры занимаются этим ремеслом уже больше 100 лет и достигли таких высот в своём ремесле, что могут сделать копию практически любого стрелкового оружия.

«Калашников» местного производства будет стоить семь тысяч рупий (примерно 130 долларов.), пистолет продадим тысячи за четыре», — зазывает хозяин лавки Мохаммад Шахид, заломив по меньшей мере вдвое. Мохаммад сидит у верстака прямо на полу своего небольшого дукана. — Хотите настоящую русскую бандуку (так здесь называют любое огнестрельное оружие, в данном случае — автомат Калашникова), достанем из Афганистана за двадцать тысяч».

Еще в прошлом веке здесь стали копировать кремневые ружья, которыми англичане вооружали отряды сипаев — солдат, набранных из местного населения. Постепенно появились целые семейные кланы умельцев. Сегодня местные оружейники закупают станки, прессы, другое оборудование. Качеством здешнее кустарное оружие, конечно, сильно уступает заводскому, но и стоит гораздо дешевле.

Когда началась война в соседнем Афганистане, в оружейном бизнесе в Дарра Адамхэль наступил расцвет: здесь освоили автомат Калашникова, который и стал основным товаром. Моджахеды вывозили местные автоматы в Афганистан целыми караванами. В Пакистане даже заговорили о «культуре Калашникова» — здесь появились десятки семейных мини-заводов по кустарному производству АК-47.

В феврале этого года Исламабад в рамках кампании по борьбе с преступностью предпринял наступление на оружейный бизнес — резко ограничил выдачу лицензий на оружие и запретил его открытое ношение. В Зоне племен, естественно, все по-прежнему ходят с автоматами, но покупатели со всего Пакистана перестали приезжать за товаром.
— Раньше моя семья делала и продавала двадцать автоматов в месяц, — говорит Мохаммад Шахид. Он усердно шлифует напильником зажатую в тисках заготовку пистолета. — Теперь хорошо, если продаем три-четыре Макарова.
Из пистолетов самый популярный — китайский вариант советских пистолетов Макарова (ПМ) и Токарева (ТТ). За спиной у Мохаммада видны штабеля пустых коробок с надписями «Pistol. Made in China». Перехватив мой удивленный взгляд, он объясняет: «Все делаем, как у оригинала, даже коробки заказываем такие же, с иероглифами. Говорят, наши пистолеты через Афганистан попадают и в Россию. А у вас небось и не знают, что многие дешевые «китайские» пистолеты делаются здесь».

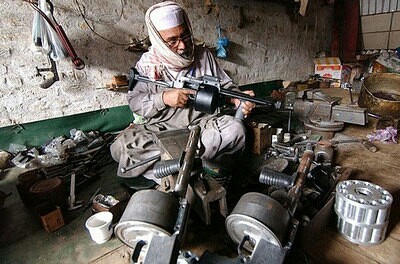

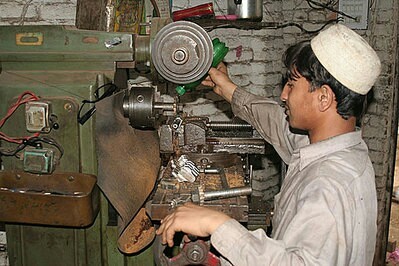

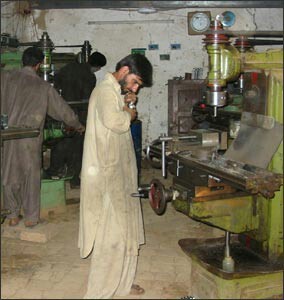

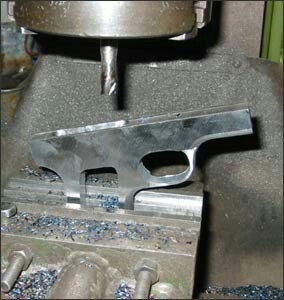

Мне объяснили, как пройти на фабрику автоматов. «Фабрика» оказалась обычным сараем, где в полумраке работали пять человек. Из оборудования- верстаки, два станка и старый, обшарпанный пресс. На сборочном столе лежит недоделанный «калашников» и почти собранное помповое ружье.
