Многоцелевой вертолёт H-76 Eagle (США)

Многоцелевой вертолёт H-76 Eagle (США)

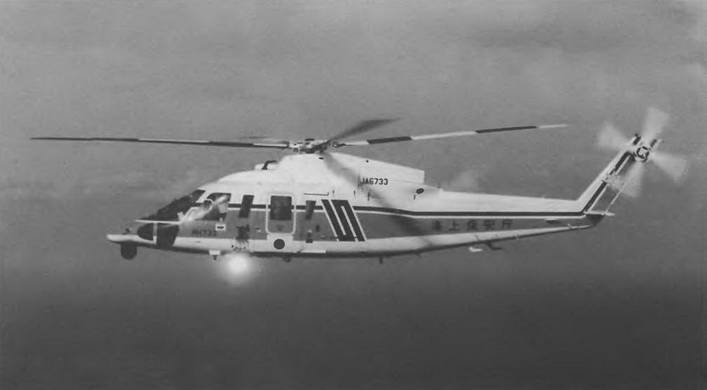

Многоцелевой вертолёт S-76 (H-76) Eagle предназначен для выполнения транспортных операций и оказания огневой поддержки с воздуха. В 1975 г. компания «Sikorsky» приступила к созданию 14-местного пассажирского вертолета S-76, названного «Спирит». Первый из четырех опытных образцов поднялся в воздух 13 марта 1977 г., а первый серийный вертолет, полностью сертифицированный согласно правилам полетов по приборам, был поставлен 27 февраля 1979 г. Двухлетняя программа сертификации стала результатом использования усовершенствованного сочетания динамических систем и си ловой установки, разработанных исходя из военных требований.

Однако модернизация вертолета продолжалась и тогда, когда началось серийное производство, которое с 1 марта 1982 г. переключилось на улучшенный вариант S-76 Mk.2. Он отличается усовершенствованной системой кондиционирования, улучшениями динамической системы, более простыми, с точки зрения технического обслуживания, панелями и улучшенным вариантом ТВД Аллисон 250, который позволяет увеличить гарантированную выходную мощность.

В 1983 г. поднялся в воздух первый вертолет S-76B. Он имеет два двигателя Пратт-Уитни РТ6В-36А, каждый мощностью по 771 кВт/1033 л.с., а также аэродинамические усовершенствования, разработанные для вертолета UH-60, и полностью отвечает требованиям правил полетов по приборам категории А.

Двенадцатиместный вариант S-76C был представлен в июне 1989 г. и поднялся в воздух в мае 1990 г. с двигателями Турбомека Ариэль 1S1. К этому времени на него уже поступили военные заказы из Гонконга и Испании.

Производились или были разработаны следующие варианты.

S-76 — первоначальный серийный вариант. S-76A — непроданные вертолеты S-76 с ТВД Турбомека Ариэль. Производились как спасательные вертолеты для ВВС Гонконга с прожекторами и турелью под носовой частью фюзеляжа для бортовой ИК-системы FLIR и системы подвижной радиолокационной цели.

S-76 Mk.2 — серийный всепогодный транспортный вариант.

S-76 «Утилити» — упрощенный вариант вертолета S-76 Mk.2 со сдвижными люками и неубирающимся шасси.

AUH-76 — вертолет общего назначения; корпус как у вертолета S-76 «Утилити», но оснащался авионикой и оружием.

S-76B — серийный вариант с ТВД Пратт-Уитни РТ6В-36.

S-76C — серийный вариант с ТВД Турбомека Ариэль 1S1.

H-76 Eagle — вооруженный вариант вертолета S-76B.

H-76N — проектный вариант военно-морского вертолета.

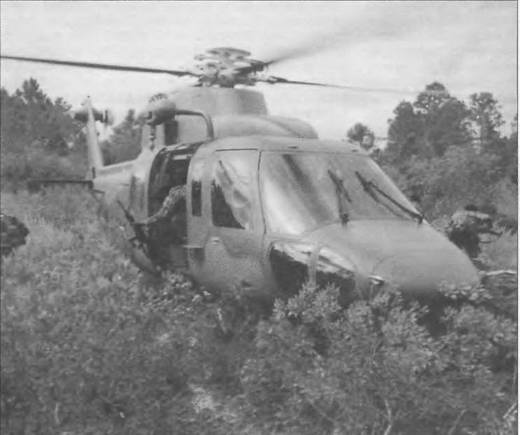

В 1985 г. появился специальный военный вариант H-76 Eagle. На нем установлены сдвижные двери в кабину и грузовой отсек, неубирающееся шасси, взрывобезопасные топливные баки, бронированные сиденья летчиков, оборудованы места для 10 десантников. H-76 Eagle вооружен набором из контейнеров для пушек, ракет «Тоу» и даже ракетами класса «воздух—воздух» на пилонах небольшого крыла. Имеет прицел, вмонтированный в нижнюю носовую часть фюзеляжа или на стойке. Ожидается заказ на 175 машин от Южной Кореи. Постепенно сборка будет передана в компанию «Дэу-Сикорский Аэроспейс Лтд».

Силовая установка состоит из двух ТВД, расположенных в верхней части фюзеляжа за пилоном несущего винта. Двигатели имеют передний вывод выходного вала, независимые системы подачи топлива и смазки и противопожарной защиты, а также снабжены противообледенительными устройствами и противопыльными фильтрами.

Читать еще:  Многоцелевой истребитель F-22A Raptor (США)

Фюзеляж вертолета H-76 Eagle монококовой конструкции. выполнен с использованием композиционных материалов. Носовая часть фюзеляжа изготовлена из стекловолокна, в конструкции грузовой кабины применены легкие сплавы и сотовый заполнитель, хвостовая балка полумонококовой конструкции выполнена из легких сплавов, обтекатели изготовлены с применением кевлара. Из кевлара сделаны также панели обшивки фюзеляжа, смотровые панели, двери, каркас фонаря кабины, пилон несущего винта. Шасси неубирающееся, трехстоечное, с носовой стойкой, использованы пневматики низкого давления.

На вертолете установлены различные виды радионавигационного и радиолокационного оборудования, в том числе КВ-приемопередатчик VHF-20A, связная КВ-радиостанция AN/ARC-186, связная УКВ-радиостанция 719А, автоматический радиокомпас ADF-60A. УКВ-радиокомпас DF-301E, всенаправленный УКВ-радиомаяк VIR-30A с системой посадки по приборам, лазерный дальномер, ИЛС. Автопилот может работать в режиме автоматического управления полетом или в режиме повышения устойчивости, обеспечивая контроль за всеми системами.

Комплекты вооружения вертолета могут включать подвижные пулеметные установки M60D калибра 7,62 мм для стрельбы через проемы грузовых дверей, подвешиваемые по бокам фюзеляжа пулеметы калибра 7.62 и 12,7 мм, контейнеры с НУР калибра 70 и 127 мм, УР «Си Скьюа» и «Стингер» класса «воздух— воздух», пушки калибра 20 мм, до 16 ПТУР типа «Тоу» и торпеды Мк.46. Вооружение может подвешиваться на съемной конструкции с четырьмя узлами крепления. Предусматривается аварийный сброс вооружения.

H-76 Eagle — перспективный вертолет объединенной технологии ARTI. На нем испытана кабина нового поколения для одного пилота, в которой использованы все последние достижения науки и техники.

Вертолет H-76 Eagle принят на вооружение в США и продан в ряд государств Европы и Азии.

ТАКТИКО ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Экипаж, чел. 2
Скорость, км/ч:
максимальная 269
крейсерская 241
Потолок, м:
статический 2560
динамический 4725
Дальность перегоночная, км 713
Масса, кг:
максимальная взлетная 5175
пустого вертолета 3030
Максимальная полезная нагрузка, кг 900
Габариты вертолета, м:
диаметр несущего винта 13,41
длина 13,22
высота 4,52
Двигатель: ТВД Pratt & Whitney РТ6В-36, л.с. 2 по 960

S-76 Spirit

Галерея S-76

Sikorsky S-76 (Сикорский S-76) американский коммерческий вертолет, разработанный фирмой Sikorsky Aircraft в 1970-хх. Первый вертолет фирмы, изначально созданный, как гражданский.

История S-76

Активное развитие рынка корпоративных вертолетных перевозок в 1970-хх годах заставило фирму Sikorsky инициировать работу над своей первой машиной этого типа. Проект базировался на наработках проекта S-70, который впоследствии перерос в вертолет UH-60 Black Hawk.

Прототип совершил первый полет в 1977 году. Год спустя модель S-76 получила сертификат FAA и машины стали поступать заказчикам. Изначально, вертолет получил имя Spirit, но фирма отклонила это название из-за потенциальных проблем с переводами на иностранные языки.

Первый серийный S-76A к 1982 году стал считаться лучшим в своем классе. Он побил рекорды скороподъемности, дальности, скорости полета и высоты. Машина была очень популярна у операторов вертолетных перевозок США и Канады.

В 1983 году взлетел первый S-76B. Оснащенный двумя двигателями Pratt & Whitney PT6B-36A мощностью 1033 л.с., он имеет аэродинамические усовершенствования, разработанные для вертолета UH-60. Двенадцатиместный вариант S-76C был представлен в июне 1989г. и поднялся в воздух в мае 1990 года. с двигателями Turbomeca Arriel 1S1. К этому времени он уже получил военные заказы из Гонконга и Испании.

Читать еще:  Самолёт электронной разведки RC-135V Rivet Joint (США)

В 2011 году начал проходить сертификацию новый вариант вертолета — S-76D оборудованный ГТД Pratt & Whitney Canada PW210S мощностью 1,050 э.л.с.

Описание: демонстрационный полет вертолета S-76 Spirit на авиашоу в Атлантик Сити

Конструкция S-76

Sikorsky S-76 — многоцелевой коммерческий вертолет, выполненный по классической одновинтовой схеме с четырехлопастным несущим винтом и хвостовым рулевым винтом.

Фюзеляж монококовой конструкции, выполнен со значительным использованием композиционных материалов. Применение сдвоенного цифрового автопилота позволяет осуществлять пилотирование одним летчиком.

Пассажирская кабина снабжена системой отопления и вентиляции. В административном варианте с четырехместной, шестиместной или восьмиместной компоновками предусматриваются улучшенная звукоизоляция, телефонная аппаратура и более высокий уровень комфорта. В задней части кабины расположен багажный отсек. В транспортном многоцелевом варианте возможна установка грузового троса с крюком для внешней подвески груза, рассчитанного на усилие 1815 кг, и спасательной лебедки грузоподъемностью 270 кг.

Шасси трехопорное, с носовой поворотной опорой, убирающееся. Вертолет может быть дополнительно оснащен аварийными надувным поплавковым шасси.

Несущий винт четырехлопастный, разработан на базе конструкции несущего винта вертолета UH-60 Black Hawk. Лопасти требуют одноразовой замены в течение всего срока эксплуатации вертолета. Разработана конструкция лопасти из композиционных материалов со встроенными противообледенительными элементами.

Двигатели Turbomeca Arriel 2S1 мощностью по 856 л.с. каждый, помещенные в отсеки, установлены в верхней части фюзеляжа. Двигатели снабжены фильтрами очистки воздуха и противообледенительными устройствами. Стандартный запас топлива 1064л.

Вертолет имеет множество модификаций как гражданских, так и военных. За время выпуска и до сих пор успел сменить несколько поколений.

Эксплуатация S-76

В общей сложности, на 2016 год выпущено более 1100 вертолетов S-76. Они находятся в эксплуатации в 14 странах.

Схема вертолета S-76 Spirit

МНОГОЦЕЛЕВОЙ ВЕРТОЛЕТ

МНОГОЦЕЛЕВОЙ ВЕРТОЛЕТ

Предназначен для выполнения транспортных операций и оказания огневой поддержки с воздуха.

В 1975 г. компания «Сикорский» приступила к созданию 14-местного пассажирского вертолета S-76, названного «Спирит». Первый из четырех опытных образцов поднялся в воздух 13 марта 1977 г., а первый серийный вертолет, полностью сертифицированный согласно правилам полетов по приборам, был поставлен 27 февраля 1979 г. Двухлетняя программа сертификации стала результатом использования усовершенствованного сочетания динамических систем и силовой установки, разработанных исходя из военных требований. Однако модернизация вертолета продолжалась и тогда, когда началось серийное производство, которое с 1 марта 1982 г. переключилось на улучшенный вариант S-76 Mk.ll. Он отличается усовершенствованной системой кондиционирования, улучшениями динамической системы, более простыми, с точки зрения технического обслуживания, панелями и улучшенным вариантом ТВД Аллисон 250, который позволяет увеличить гарантированную выходную мощность.

В 1983 г. поднялся в воздух первый вертолет S-76B. Он имеет два двигателя Пратт-Уитни РТ6В-36А, каждый мощностью по 771 кВт/1033 л.е., а также аэродинамические усовершенствования, разработанные для вертолета UH-60, и полностью отвечает требованиям правил полетов по приборам категории А.

Двенадцатиместный вариант S-76C был представлен в июне 1989 г. и поднялся в воздух в мае 1990 г. с двигателями Турбомека Ариэль 1S1. К этому времени на него уже поступили военные заказы из Гонконга и Испании.

Читать еще:  Истребитель-перехватчик F-11 «Tiger» (США)

Производились или были разработаны следующие варианты.

S-76 – первоначальный серийныи вариант. S-76A – непроданные вертолеты S-76 с ТВД Турбомека Ариэль, Производились как спасательные вертолеты для ВВС Гонконга с прожекторами и турелью под носовой частью фюзеляжа для бортовой ИК-системы FLIR и системы подвижной радиолокационной цели

S-76 Mk.ll – серийныи всепогодный транспортный вариант.

S-76 «Утилити» – упрощенный вариант вертолета S-76 Mk.ll со сдвижными люками и неубирающимся шасси.

AUH-76 – вертолет общего назначения; корпус как у вертолета S-76 «Утилити», но оснащался авионикой и оружием.

S-76B – серийный вариант с ТВД Пратт-Уитни РТ6В-36.

S-76C – серийный вариант с ТВД Турбомека Ариэль 1S1.

Н-76 «Игл» – вооруженный вариант вертолета S-76B.

H-76N – проектный вариант военно-морского вертолета.

В 1985 г. появился специальный военный вариант Н-76 «Игл». На нем установлены сдвижные двери в кабину и грузовой отсек, неубирающееся шасси, взрывобезопасные топливные баки, бронированные сиденья летчиков, оборудованы места для 10 десантников. «Игл» вооружен набором из контейнеров для пушек, ракет «Тоу» и даже ракетами класса «воздух-воздух» на пилонах небольшого крыла. Имеет прицел, вмонтированный в нижнюю носовую часть фюзеляжа или на стойке. Ожидается заказ на 175 машин от Южной Кореи. Постепенно сборка будет передана в компанию «Дэу-Сикорский Аэроспейс Лтд».

Силовая установка состоит из двух ТВД, расположенных в верхней части фюзеляжа за пилоном несущего винта. Двигатели имеют передний вывод выходного вала, независимые системы подачи топлива и смазки и противопожарной защиты, а также снабжены противообледенительными устройствами и противопыльными фильтрами.

Фюзеляж вертолета Н-76 монококовой конструкции, выполнен с использованием композиционных материалов, Носовая часть фюзеляжа изготовлена из стекловолокна, в конструкции грузовой кабины применены легкие сплавы и сотовый заполнитель, хвостовая балка полумонококовой конструкции выполнена из легких сплавов, обтекатели изготовлены с применением кевлара Из кевлара сделаны также панели обшивки фюзеляжа, смотровые панели, двери, каркас фонаря кабины, пилон несущего винта. Шасси неубирающееся, трехстоечное, с носовой стойкой, использованы пневматики низкого давления.

На вертолете установлены различные виды радионавигационного и радиолокационного оборудования, в том числе КВ-приемопередатчик VHF-20A, связная КВ-радиостанция AN/ARC-186, связная УКВ-радио- станция 719А, автоматический радиокомпас ADF-60A, УКВ-радиокомпас DF-301E, всенаправленный УКВ- радиомаяк VIR-30A с системой посадки по приборам, лазерный дальномер, ИЛС. Автопилот может работать в режиме автоматического управления полетом или в режиме повышения устойчивости, обеспечивая контроль за всеми системами.

Комплекты вооружения вертолета могут включать подвижные пулеметные установки M60D калибра 7,62 мм для стрельбы через проемы грузовых дверей, подвешиваемые по бокам фюзеляжа пулеметы калибра 7,62 и 12,7 мм, контейнеры с НУР калибра 70 и 127 мм, УР «Си Скьюа» и «Стингер» класса «воздух- воздух», пушки калибра 20 мм, до 16 ПТУР типа «Тоу» и торпеды Мк.46. Вооружение может подвешиваться на съемной конструкции с четырьмя узлами крепления. Предусматривается аварийный сброс вооружения.

Н-76 – перспективный вертолет объединенной технологии ARTI. На нем испытана кабина нового поколения для одного пилота, в которой использованы все последние достижения науки и техники.

Вертолет Н-76 принят на вооружение в США и продан в ряд государств Европы и Азии.
