Фрегат типа F81 «Santa Maria» (Испания)

Фрегат типа F81 «Santa Maria» (Испания)

Length: 138,8 meters (455 feet 5 inches)
Beam: 14,3 meters (46 ft 11 in)
Draft: 8,6 meters (28 ft 3 in)
Displacement: 4240 tons (full load)
Speed: 30 knots (56 km/h)
Range: 5300 NM (9800 km) at 12 knots (22 km/h)
Complement: 223

Propulsion:
2 x
General Electric LM2500-30 gas turbines (41000 shp / 31 MW)
1 shaft,
1 propeller
2 x retractable electric Azimuth Thrusters for maneuvering and docking

Aviation: flight deck and hangar for 2 helicopters — Sikorsky SH-60 Seahawk LAMPS III

Systems:
AN/SPS-49 2-D air search radar
RAN-12L (being replaced by RAN-30) low horizon air search radar for Meroka CIWS
AN/SPS-55 surface search and navigation radar

Mk 92 Guided Missile Fire Control System
AN/SPG-60 Separate Target Illumination Radar (STIR) Missile Control Radar
AN/SQQ-89 Anti-Submarine Warfare System

AN/SQS-56 active/passive sonar
AN/SQR-19 TACTASS Tactical Towed Array Sonar System

EN/SLQ-610 Nettunel electronic countermeasures unit
SLQ-25 Nixie torpedo decoy
Mk-36 SRBOC chaff & decoy launchers

The Santa Maria class of frigates is the Spanish Navy’s designation for six locally built warships based on the United States Oliver Hazard Perry-class frigates.

Built in two batches, the second batch units (F-85 and 86) received some improvements, such as an improved combat-data system, updated SPS-49 and SQR-19 sets, and a new Meroka mount. The Mk92 Mod 6 CORT replaced the previous Mod 4, providing better capabilities against sea-skimming missiles. The electronic warfare suite was also updated.

Spanish ships have a slightly bigger beam and were built with a greater weight reserve for future improvements. Other changes from the basic model include Meroka replacing Phalanx and a RAN-12L air search radar to provide low horizon coverage against sea skimmers cueing the Meroka CIWS mount. The Nettunel EW suite (based on the Italian Nettuno built in Spain) replaced the SLQ-32 system fitted aboard US ships.

The class is currently receiving a mid-life update (MLU), including a new EW suite, improved combat-data system, an upgrade of the Mk92 FCS, new electrical generators, the removal of the SQR-19 TACTASS towed array and habitability improvements. Four ships have already been modernized.


F 81 SPS Santa Maria


F 82 SPS Victoria


F 83 SPS Numancia


F 84 SPS Reina Sofia

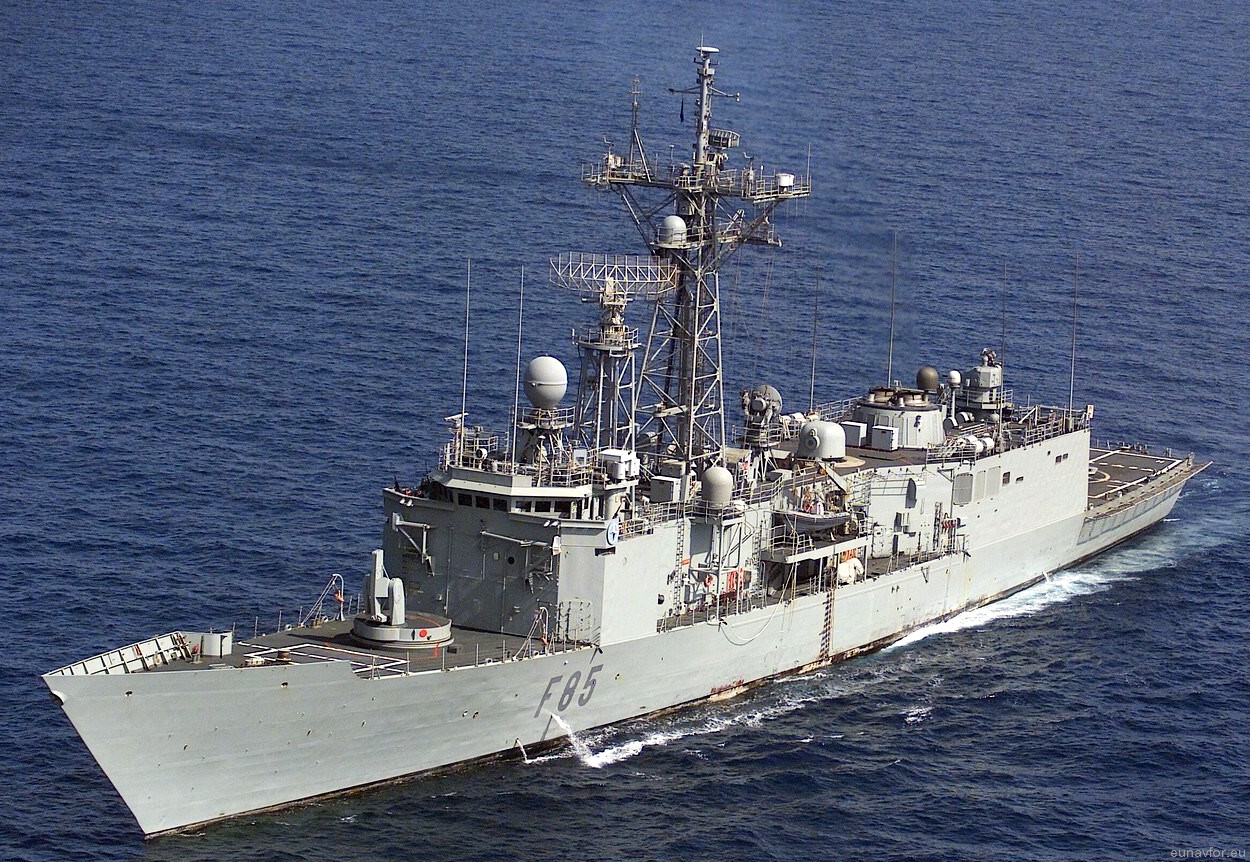

F 85 SPS Navarra


F 86 SPS Canarias

ARMAMENT & DETAILS


Mk-13 missile launcher

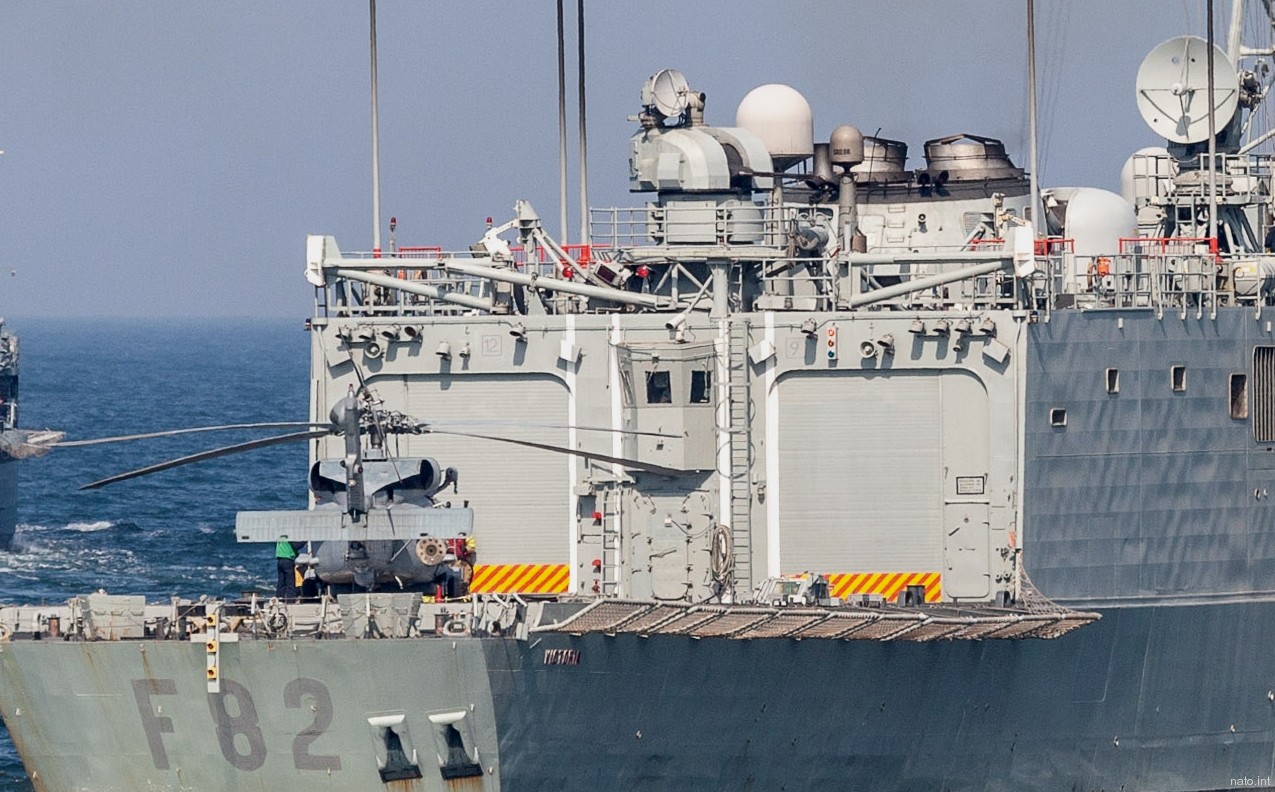

flight deck / hangar / SH-60 Seahawk LAMPS III helicopter / FABA Meroka 20mm close-in weapon system (CIWS) on the top of the hangar


details: SPG-60 target illuminator / RHIB’s / gun / torpedo tubes (covered under the boat/crane)

Читать еще:  Подводная лодка типа «Le Redoutable» (Франция)


FABA Meroka 20mm close-in weapon system (CIWS)


Mk-13 single arm missile launcher for RIM-66 Standard Missile SM-1MR SAM and RGM-84 Harpoon SSM


Mk-13 single arm missile launcher


AN/SPG-60 Separate Target Illumination Radar (STIR) fire control radar


Oto-Melara 76mm/62-caliber gun

Армия

Вооруженные силы

Под прицелом России: что ждет корабли НАТО в Одессе

В порт Одессы прибыли два корабля НАТО

В порт Одессы в понедельник прибыли два корабля НАТО — фрегат королевских ВМС Канады «Торонто» и фрегат ВМС Испании «Санта Мария». Это произошло на следующий день после первого тура выборов президента Украины. «Газета.Ru» разбиралась, долго ли выстоят в случае вооруженного конфликта корабельные группировки альянса в акватории Черного моря.

«Канадский корабль прибыл в 08.00, а 20 минут назад испанский военный корабль пришвартовался на морвокзале», — приводит украинское агентство УНН слова Евгения Прокопца, менеджера по связям с общественностью Одесского морского порта. При этом Прокопец уточнил, что

речь идет о фрегате королевских ВМС Канады Toronto и фрегате ВМС Испании Santa Maria.

Ранее в посольстве Канады на Украине сообщали, что два корабля НАТО прибудут в Одессу 1 апреля после выполнения задач по патрулированию в Черном море. Капитаны кораблей, как отметили в диппредставительстве, проведут встречи с украинскими моряками, а также с представителями городских властей. Для жителей Одессы будет организовано посещение фрегатов. Об этом сообщает ТАСС.

Ранее, в конце февраля, в Одесском морском торговом порту пришвартовался ракетный эсминец США «Дональд Кук». Два корабля НАТО под турецкими флагами позднее также посетили порт Одессы.

Первого марта украинский парламент принял закон, разрешающий допуск подразделений вооруженных сил других государств на территорию Украины в 2019 году для участия в многонациональных учениях. Документ еще должен подписать президент страны.

Ранее президент Украины Петр Порошенко попросил Раду одобрить его решение о допуске на территорию страны подразделений иностранных войск для участия в учениях в 2019 году.

В частности, речь идет о проведении украинско-американских учений «Rapid Trident-2019», «Sea Breeze-2019», украинско-румынских учений «Riverine-2019», многонациональных учений «Кленовая арка-2019» и украинского-британских учений «Warrior Watcher-2019».

Согласно украинскому законодательству, на территории страны запрещалось функционирование каких-либо военных формирований, не предусмотренных законом. Также на Украине не допускается размещение иностранных военных баз, поэтому иностранные войска каждый раз допускаются на территорию страны специальным законом по представлению президента.

Боевые возможности обоих фрегатов НАТО, отшвартовавшихся в Одессе, охарактеризовал для «Газеты.Ru» заместитель директора Центра анализа стратегий и технологий Константин Макиенко. Эксперт напомнил, что фрегат УРО FFG-333 «Торонто» вошел в состав ВМС Канады 29 июля 1993 года. Это сравнительно небольшой корабль — его водоизмещение составляет 4770 тонн. До этого «Торонто» заходил в Черное море в 2014 году.

«Артиллерийское оружие «Торонто» включает одну артиллерийскую установку калибра 57 мм, 20-мм шестиствольную установку «Вулкан-Фаланкс» и шесть 12,7-мм пулеметов, – пояснил Макиенко. Ракетное оружие «Торонто» представлено противокорабельными ракетами «Гарпун» и зенитным ракетным комплексом «Си Спарроу».

Читать еще:  Фрегат УРО Type 123 "Brandenburg" (Германия)

Фрегат ВМС Испании «Santa Maria» (F 81), напомнил Макиенко, является модификацией американских фрегатов типа «Oliver Hazard Perry». Этот корабль уже немолод, он введен в строй 12 октября 1986 года. Вооружение его типовое для фрегатов подобного типа — одна артиллерийская установка калибра 76 мм, противокорабельные ракеты «Гарпун», зенитный ракетный комплекс Mk13.

«По своим боевым возможностям оба корабля НАТО уступают тактико-техническим характеристикам российских фрегатов проекта 11356, а в составе Черноморского флота уже три таких корабля — «Адмирал Григорович», «Адмирал Эссен» и «Адмирал Макаров»,

— подвел итог Константин Макиенко.

Но даже не это главное. Самый насущный вопрос, который ставится военными аналитиками — возможно ли в связи с участившимися заходами кораблей Североатлантического альянса в Черное море военное столкновение России и НАТО?

Многие политологи всерьез рассматривают подобную ситуацию. Однако большинство военных специалистов к подобному сценарию относятся весьма скептически, и об этом ранее писала «Газета.Ru».

«Еще со времен Второй Мировой войны известно, что флот массированному удару боевой авиации эффективно противостоять не может», — пояснил в свое время изданию экс-заместитель начальника Главного оперативного управления Генерального штаба ВС РФ генерал-лейтенант Валерий Запаренко.

По его словам, без господства в воздухе флот обречен на поражение, кто бы и какие силы не ввел бы в Черное море. А создать подобное господство в воздухе в этом регионе в настоящее время могут только Воздушно-космические силы Вооруженных сил России.

Поэтому любые разговоры о каких-либо коалициях в водах Черного моря по большому счету лишены смысла, считает военачальник.

Даже если предположить, что потенциальные противники Москвы смогут сформировать какую-либо авиационную группировку, что само по себе очень непросто, учитывая специфические позиции той же Турции, то следует учесть, что Россия на Крымском полуострове и в прилегающих регионах обладает достаточно мощной группировкой самых современных сил и средств ПВО. К тому же она в самые короткие сроки может быть значительно усилена, подчеркивает генерал.

По мнению Запаренко, ситуация в настоящее время выглядит следующим образом — на Черном море будет господствовать либо наша авиация, либо вообще никакая. К этому надо добавить еще одно важное обстоятельство, напоминает генерал. Акватория Черного моря весьма ограничена по площади. А Россия обладает весьма значительными возможностями по уничтожению кораблей любых классов гипотетических противников при стрельбе непосредственно с берега.

В частности, береговые войска Черноморского флота (11-я и 15-я береговые ракетно-артиллерийские бригады) имеют на оснащении ракетные комплексы 3К60 «Бал» с противокорабельной ракетой Х-35, К300П «Бастион» с унифицированной сверхзвуковой самонаводящейся противокорабельной крылатой ракетой «Яхонт» («Оникс»). К этому следует добавить береговой противокорабельный шахтного базирования «Утес» с крылатыми ПКР П-35Б и 3М44 «Прогресс», а также 130-мм береговые самоходные пушки А-222 «Берег».

В зоне поражения ракетных и артиллерийских комплексов Береговых войск ЧФ находится практически все Черное море. И появляться там вражеским судам сегодня практически самоубийственно, заключает генерал Запаренко.

Читать еще:  Дизельная подводная лодка пр.629 (СССР)

В мирное время корабли НАТО в Черном море могут находиться в соответствии с положениями Конвенции Монтре от 1936 года. Именно этот документ определяет режим черноморских проливов Босфор и Дарданеллы. В соответствии с ней торговые суда всех стран могут свободно проходить через проливы как в мирное, так и в военное время, а для военных кораблей установлены ограничения по классу и сроку пребывания.

Для военных кораблей нечерноморских держав введены существенные ограничения по классу (проходят лишь мелкие надводные корабли) и по тоннажу. Общий тоннаж военных судов нечерноморских государств в Черном море не должен превышать 30 тыс. тонн. Помимо этого, корабли нечерноморских государств могут находиться в акватории Черного моря не более чем 21 день.

Санта — Мария -класса фрегат — Santa María-class frigate

  • 2 × General Electric LM2500-30газовые турбины , генерирующие 41000 SHP (31 МВт) через один вал и винт регулируемого шага
  • 2 × Вспомогательные силовые установки , 350 л.с. (260 кВт) выдвижной электрический азимут подруливающие для маневрирования и стыковки.
  • Радар:AN / SPS-49 (V) , 4 2-D поиск воздуха ((V) , 5 в F-85 и F-86), СРД-12L (заменяется RAN-30) 2-D низкого горизонта поиска воздушного радара для Meroka, SPS-55 поверхность поиска радара, Mk 92 управления огнем системы,
  • Сонара: SQS-56, SQR-19 (V) , Буксируемый Array (-19 (V) 2 в F-85 и F-86),
  • Управления огня: Mk управление 13 оружия, Mk 92 и SPG-60 управление ракетой STIR, SQQ-89 ASW
  • 1 × однорукавная Мк 13 Ракетная с 40-зарядным магазином , который может обрабатывать СМ-1MR ракет ПВО / судов и Гарпун ПКР
  • 2 × тройные Mark 32ASW торпедных с Марка 46 MOD5 противолодочными торпедами
  • 1 × КвО Мелара 76 мм / 62 калибра военно — морские пушки
  • 1 × 20 мм Meroka 12 ствола Система АА

Санта — Мария — класс из фрегатов является в Испании ВМС обозначение шести локально построенных кораблей на основе Соединенных Штатов Оливер Хазард Перри -класса фрегатов.

Встроенные в двух партий, вторая партия единицы (Р-85 и 86) получили некоторые улучшения, такие как улучшенная система боевых данных, обновленной SPS-49 и SQR-19 комплектов, а также новый Meroka гора. Mk92 Mod 6 CORT заменил предыдущий Mod 4, обеспечивая лучшие возможности в отношении морских скользя ракет. Электронный люкс войны был также обновлен.

Испанские корабли имеют немного больше света и были построены с большим весом резервом для будущих улучшений. Другие изменения от базовой модели включают в себя замену Meroka фаланги и СРД-12L поиска воздушного радара , чтобы обеспечить низкий охват горизонта против морских скиммеров найти с помощью Meroka CIWS крепления. Nettunel EW люкс (на основе итальянского Неттуно , построенный в Испании) заменили систему SLQ-32 оборудованная на борту американских кораблей.

Класс в настоящее время получает обновление середины жизни (БЗ), в том числе нового EW люкса, улучшенной системы боевых данных, обновления от Mk92 FCS, новых электрических генераторов, удаления из SQR-19 TACTASS буксируемых массива и обитаемости улучшения , Четыре корабля уже были модернизированы.
