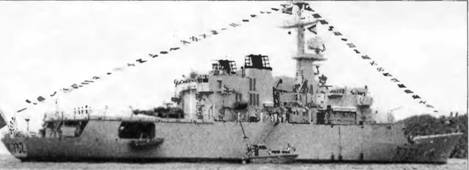

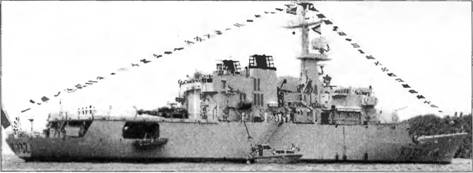

Фрегат УРО типа «Floreal» (Франция)

Фрегат УРО типа «Floreal» (Франция)

Тип Floreal — 2 единицы (в постройке)

ФРЕГАТ ТИПА FLOREAL ВМС ФРАНЦИИ

Название № Завод-строитель Закладка Спуск на воду Вступление в строй

• • Ф. «Chantiers de L’Atlantique», Сен-Назер 06.99 04.00 08.01

• • To же 12.99 08.00 02.01


ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ЭЛЕМЕНТЫ

стандартное… 2 600

Главные размерения, м:

длина наибольшая… 93,5

ширина наибольшая… 14

осадка при полном водоизмещении…4,3

Главная энергетическая установка:

количество х тип ДД,-

— суммарная мощность, л.с…4 х 6 РА 6 L 280 — 8 820

количество гребных винтов…2 ВРШ

носовое подруливающее устройство, л.с…340

Скорость хода наибольшая, уз…20

Дальность плавания ходом 15 уз, мили… 10 000

Экипаж, чел. (в том числе офицеров)…86 (10)+ 24 кадета и 13 преподавателей

Комплекс противокорабельных ракет:

тип комплекса… «Exocet»

количество ПУ х направляющих… 2 х 1

боекомплект… 2 ПКР ММ 38

Зенитный ракетный комплекс:

количество ПУ х направляющих (тип ПУ)…2 х 2 («Simbad»)

Артиллерийский комплекс-количество АУ х стволов (тип АУ)… 1 x 1 -76/62 («ОТО Ме1ага»)

количество АУ х стволов (тип АУ)…2 х I — 20-мм (F2) 1*

количество х тип вертолетов…1 х «Panther» AS 565 MA

или «Super Рита» AS 332F

РЛС обнаружения ВЦ и НЦ…DRBV 21А

РЛС навигационная…тип 1229

средства РТР…ARBR 17

пассивные средства РЭП

(количество ПУ х направляющих)…«Dagaie» Mk 2 (2 х 10 — 127-мм ПУ)

1* Устанавливаются вместо ЗРК «Mistral».

Контракт на постройку двух патрульных фрегатов типа Floreal был заключен 23 октября 1998 г. Они отличаются от базового проекта составом артиллерийского вооружения (76-мм АУ вместо 100-мм на однотипных фрегатах ВМС Франции). Подробно о кораблях этого типа см. в разделе о фрегатах Франции.

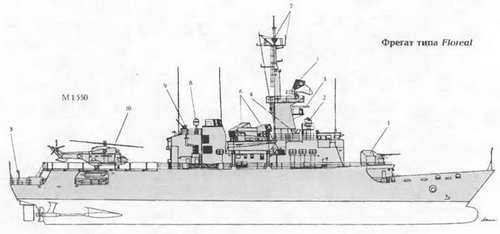

Фрегат УРО типа «Floreal» (Франция)

Тип Floreal — 2 единицы (в постройке)

ФРЕГАТ ТИПА FLOREAL ВМС ФРАНЦИИ

ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ЭЛЕМЕНТЫ

стандартное 2 600

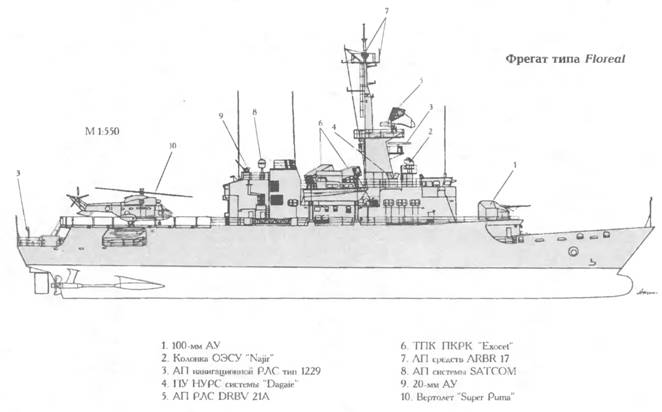

2. Колонка ОЭСУ «Najir»

3. АП навигационной РЛС тип 1229 4 11У НУРС системы «Dagaie’

5. АП РЛС DRBV 21А

Читать еще:  Десантный катер на воздушной подушке типа LCAC (США)

6. ТПК ПКРК «Exocet»

7. АП l l о в ARBR 17

8. АП системы SATCOM

10. Вертолет «Super Puma»

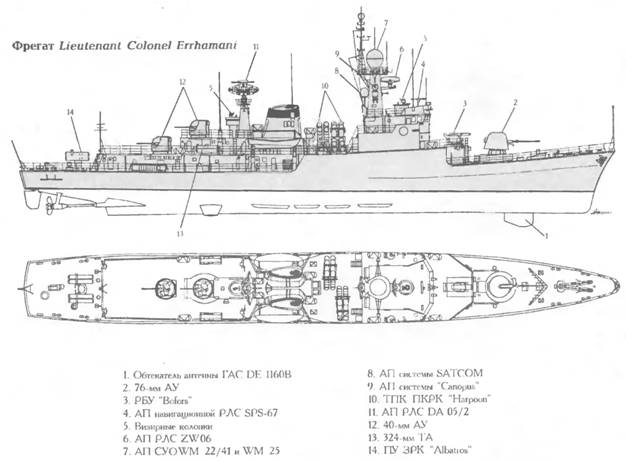

1. Обтекатель антенны ГАС DE I160B

4. АП навигационной РЛС SPS-67

5. Визирные колонки

7. АП CyoWM 22/41 и WM 25

8. АП lhctl-mm SATCOM

9. Al 1 системы «Canopus»

10. ТПК ПКРК «Harpoon’

11. АП РЛС DA 05/2

14. ПУ ЗРК «Albaoos»

Главные размерения, м:

длина наибольшая 93,5

ширина наибольшая. 14

осадка при полном водоизмещении 4,3

Главная энергетическая установка:

количество х тип ДД —

— суммарная мощность, л.с 4×6 РА 6 L 280 — 8 820

количество гребных винтов.2 ВРШ

носовое подруливающее устройство, л.с340

Скорость хода наибольшая, уз..20

Дальность плавания ходом 15 уз, мили 10 000

Экипаж, чел. (в том числе офицеров) 86 (10)+ 24 кадета и 13 преподавателей

Комплекс противокорабельных ракет:

тип комплекса «Exocet»

количество ПУ х направляющих 2 х 1

боекомплект.. 2 ПКР ММ 38

Зенитный ракетный комплекс:

тип комплекса «Mistral»

количество ПУ х направляющих (тип ПУ).2 х 2 («Simbad»)

количество АУ х стволов (тип АУ) 1 x 1 -76/62 («ОТО Ме1ага»1

количество АУ х стволов (тип АУ) 2×1 — 20-мм (F2)1*

количество х тип вертолетов. 1 х «Panther» AS 565 MA

или «Super Рита» AS 332F

оборудование ВПП. светотехническое

тип ангара палубный

Ради оэлектронн ое:

РЛС обнаружения ВЦ и НЦ DRBV 21А

РЛС навигационная тип 1229

средства РТР.ARBR 17

пассивные средства РЭП

(количество ПУ х направляющих)«Dagaie» Mk 2 (2 х 10 -127-мм ПУ)

‘* Устанавливаются вместо ЗРК «Mistral».

Контракт на постройку двух патрульных фрегатов типа Floreal был заключен 23 октября 1998 г. Они отличаются от базового проекта составом артиллерийского вооружения (76-мм АУ вместо 100-мм на однотипных фрегатах ВМС Франции). Подробно о кораблях этого типа см. в разделе о фрегатах Франции.

Фрегаты типа La Fayette

Фрегаты типа La Fayette

Средства радиолокационного обнаружения:

  • 1 x DRBV15С;
  • 1 x DRBN 34А;
  • 1 x TDS 90 VKGY;
  • 1 x ARBR 17/21.

Содержание

История

Обычные военные корабли, используемые в операциях низкой интенсивности или гуманитарной помощи, оказались дорогостоящими, это было связано с тем, что они обладали тяжелым оборудованием. Поэтому возникла потребность в слабо вооруженных фрегатах с экономичными двигателями и небольшим экипажем. Чтобы корабли плавали на дальние дистанции при максимально экономичной скорости, их водоизмещение должно было достигать 3000 тонн. Большее водоизмещение позволяет сочетать мощную огневую мощь, хорошую автономность и мореходность.

Читать еще:  Крейсер-вертолетоносец «Vittorio Veneto»

Первым типом кораблей, построенных на данных условиях, были фрегаты класса Floreal. Они были разработаны и построены по гражданским стандартам, с ограниченным вооружением. Основное предназначение кораблей этого типа — защита мест, где вероятность морской угрозы мала. Скорость ограничена до 20 узлов из-за маломощных двигателей. Чтобы сражаться с пиратами в заморских странах, экипаж использовал свой бортовой вертолет и специальный морской отряд.

Со временем данный класс кораблей уже устарел. Из-за повышенного риска нападения, правительство решило создать более универсальный класс кораблей, которые соответствовали стандартам того времени и могли вести борьбу в более сложных условиях.

Разработка и строительство

Фрегаты класса La Fayette были спроектированы и созданы в полном соответствии с программой развития вооруженных сил Франции в период с 1987 по 1991 годы. Изначально планировалось создать серию из 10 кораблей, но из-за финансовых трудностей их число сократили до пяти кораблей. Первым создавался головной корабль серии — La Fayette, который был введен в строй в 1996 году.

Строительство всех кораблей серии шло на верфи DCN Lorient Naval Dockyard в Лорьяне, Франция. Всего было построено 20 кораблей этого типа. Строительство велось с использованием уникального блочно-секционного метода, поэтому многие модули создавались в других местах, а затем были установлены на корабль. Каждый из кораблей собирался из восьмидесяти блоков, а один из таких блоков весил порядка 300 тонн.

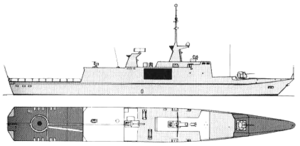

Конструкция

Корпус

Стенки надстроек были наклонены на 10 градусов. Эффективная площадь рассеяния у фрегатов была такой же, как у небольшого патрульного корабля с водоизмещением в 500 тонн. Также для повышения защиты машинного отделения и погреба для оружия корпус был дополнительно усилен специальной броней, которая не позволяет наносить большие повреждения осколочными снарядами. В случае прямой атаки, небольшая радиолокационная защита помогает уклониться от вражеских ракет и систем управления огнем.

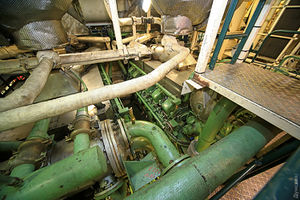

Энергетическая установка

Данная компания по производству дизельных двигателей была создана в далеком 1946 году правительством Франции. Эта компания работает до сих пор, производя не только высокоскоростные корабельные двигатели, но и двигатели для поездов, подводных лодок и электростанций. Двигатели зарекомендовали себя во многих других странах мира благодаря своей надежности.

Вооружение

Артиллерия

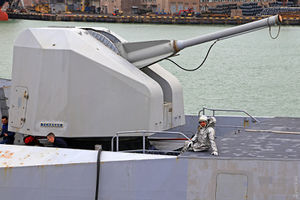

Артиллерийское орудие представляет из себя 100-мм одноствольное корабельное орудие 100 mm/55 Model 68 «TR», которое было разработано в 1968 году. Данные орудия были установлены на различных кораблях серии, разработанных во Франции. К тому же, их отправляли в другие страны мира, например Аргентину, Бельгию, Малайзию, Турцию. Это орудие могло вести огонь на большом расстоянии и с интервалом в 1 секунду. Для класса кораблей La Fayette были установлены версии TR — это специальное покрытие для маскировки.

Читать еще:  Подводная лодка типа S60 «Delfin» (Испания)

  • Калибр — 100-мм
  • Скорострельность — 60 выстр./мин.
  • Начальная скорость снаряда — 860 м/с
  • Масса снаряда — 13.5 кг
  • Дальность стрельбы — 17 260 м

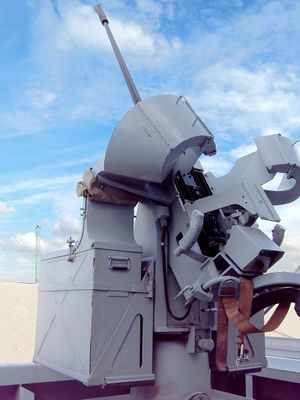

Зенитная артиллерия

Зенитная артиллерия состоит из 20-мм автопушек modele F2. Электрическая система управления позволяет выбрать один из трех режимов стрельбы: одиночный, восьмикратный или свободный огонь. Ручной селектор позволяет наводчику менять коробку подачи оружия во время стрельбы, делая смешанную стрельбу доступной. Оружие наводится благодаря движениям самого наводчика, что сильно упрощает наведение по целям.

  • Калибр — 20-мм
  • Скорострельность — 720 выстр./мин.
  • Начальная скорость снаряда — 1 050 м/с
  • Дальность стрельбы — 1 500 м

Ракетное вооружение

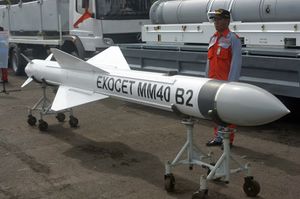

Exocet MM40 block II

Главным ракетным вооружением кораблей являются восемь ракет Exocet MM40 block II, которые обладают высокой дальностью ведения огня и большой областью поражения. Они предназначены для уничтожения вражеский кораблей.

  • Масса — 165 кг
  • Скорость — 319 м/с
  • Дальность — 180 км

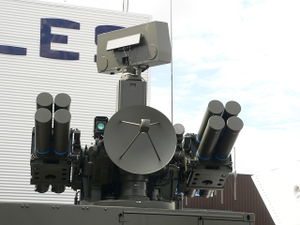

Crotale CN2 CIWS

К дополнительному ракетному вооружению можно отнести Crotale CN2. Это зенитная ракета малой дальности, которая может использоваться для перехвата низколетящих зенитных ракет и самолетов. Зенитная установка была разработана компанией Thomson CSF Matra и существует в двух версиях: мобильной наземной версии и выпущенной на корабле.

  • Масса — 13 кг
  • Скорость — 1200 м/с
  • Дальность — 16 км

Экспорт кораблей

Экспорт в Саудовскую Аравию

Другие страны были очень заинтересованы классом кораблей La Layette. При строительстве, был подписан договор с тремя из них. В Саудовскую Аравию были доставлены три корабля, которые впоследствии получили название Al Riyadh. Перед тем как вступить в строй, их отправили на доработку. Им установили улучшенную систему ПВО, а также увеличили водоизмещение до 4700 тонн. Основным ракетным вооружением является та же ракета Exocet. Основной артиллерией корабля стала уже другое 76-мм орудие Oto Melara. К тому же на корму были добавлены 533-миллиметровые торпедные аппараты.
