Подводная лодка типа «Daphne» (Франция)

Подводная лодка типа «Daphne» (Франция)

Торпедные ПЛ типа Delfin (тип Daphne)

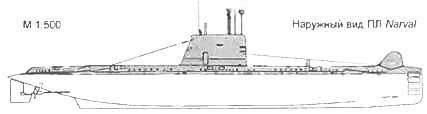

Длина наибольшая, м…57,8

Ширина корпуса наибольшая, м…6,8

Осадка средняя, м…4,6

Запас плавучести, %…ок. 17

Архитектурно-конструктивный тип…полутора корпусная

Глубина погружения оперативная, м…300

Экипаж, чел…47 (6 офицеров)

— тип установки…ДЭУ с полным

— число и мощность ДГ, кВт…2 х 850

— тип х мощность (тип) дизелей

в составе ДГ. л.с…2 х 1225 (SEMT-Pielstick 12PA4V185)

— число х мощность ГЭД л. с..2 х 1300 / 800*

— число групп АБ х число

элементов в группе…2 х 80

Запас топлива, т…90

Скорость полного хода, уз:

Дальность плавания (при скорости хода, уз), мили:

— в режиме РДП…3000 (10)

— число х калибр носовых

ТА в ПК, мм…8×550

забортных ТА, мм…4×550

— боезапас торпед, ед…12

— тип торпед…ECAN L5 Mod3/4,

— число мин, принимаемых

Радиоэлектронное: -тип системы

— тип ГАС:…»Thomson Sintra ШПС DSUV-2″

«Thomson Sintra ГЛС DUUA-2A», система контроля собственных шумов.

— тип РЛС…»Thomson Sintra CSF DRUA31

CSF DRUA 33А» (поисковые), «Thorn EMI Manta» (COPC)

Навигационные системы (состав)…система

радионавигации DECCA и «Loran», 2 эхолота, гидрокомпас, лаг, автопрокладчик

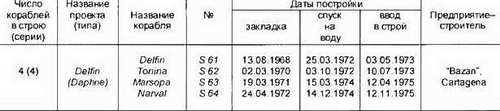

Французский проект ДПЛ типа Daphne. Испанские ПЛ построены по французской лицензии при активном участии французских специалистов и с французским комплектующим оборудованием. Первые две ПЛ были заказаны 26.12.1966 г., вторые — в марте 1976 г. ПЛ неоднократно модернизировались. С 1983 г. производилась модернизация гидроакустического вооружения ГЛС DUUA-1 была заменена на DUUA-2A. Были усовершенствованы системы управления огнем (СУО) и обслуживания торпед, ТА лейнированы под калибр 533 мм. В 1993 г были усовершенствованы системы РЭП. С 1994 г., начиная с ПЛ S 63 Marsopa, СУО была приспособлена для стрельбы торпедами F17, управляемыми по проводам.

Капремонты: ПЛ S64Narval-в 1995-1996гг., S61 Delfin- в 1996-1997 гг.

При создании французского проекта Daphne особое внимание было уделено мало шумности ПЛ и совершенству гидродинамики. ПЛ — двухвальная, с ДЭУ на полном электродвижении.

ПК плоскими переборками разделен на 5 отсеков. ЦП — во втором отсеке. По первоначальному проекту ДПЛ типа Daphne были вооружены торпедами калибра 550 мм. Причем носовые ТА находятся в ПК, а средние и кормовые -забортные. Торпедная стрельба возможна на всех глубинах вплоть до предельной, но система стрельбы исключает перезарядку ТА. Из носовых ТА можно стрелять как противокорабельными («длинными’*), так и противолодочными («короткими») торпедами. Из забортных ТА, расположенных в надстройке ПЛ, — только «короткими» торпедами.

На ПЛ S 63 Marcopa, наряду с ГАС с ГПБА типа DSUV 62С, установлена система подавления шума путем подачи воздуха на корпус ПЛ и лопасти ГВ -«Praire/Masker».

Читать еще:  Атомный авианосец «Nimitz» (США)

Дафна -класса подводная лодка — Daphné-class submarine

  • ВМС Франции
  • ВМС Пакистана
  • португальский флот
  • ВМС Южной Африки
  • ВМС Испании
  • 860 тонн всплыли
  • 1038 тонн погружена
  • Погружной: 15 узлов (28 км / ч)
  • Подводный: 8 узлов (15 км / ч)
  • Непогруженном: 12 узлов (22,2 км / ч)
  • 6 сотрудников
  • 24 сержантов
  • 20 моряков
  • DRUA 31 РЛС
  • DUUA 2B гидролокатора
  • DSUV 2 пассивный гидролокатор
  • DUUX акустическая телеметрическая
  • 12 × 550 мм торпедных (8 лук, 4 кормовой)
  • 12 торпеды или ракеты

Daphné класс был тип патрульных дизель-электрических подводных лодок , построенных в Франции в период между 1958 и 1970 для ВМС Франции и на экспорт.

содержание

история

Эти подводные лодки были увеличены версии Aréthuse класса . Одиннадцать были использованы Францией . Лодки этого проекта были проданы несколько других стран: Пакистан (3), Португалия (4), Южная Африка (3) и Испания (4). Тем не менее, два ( Эвридика 1970 и Minerve 1968) затонули случайно и принесли продаж к концу. Причина была в конечном счете , считается, был дефектный шноркель дизайн. Подводные лодки были списаны в 1990 — х годах и Португалии продал одну из своих лодок в Пакистан. PNS Hangor потопил индийский фрегат INS Khukri во время индо-пакистанской войны 1971 года. Пакистан теперь отставной подводную лодку и заменить его.

Особенности дизайна

Помимо восьми торпедных вперед, эта подводная лодка класса есть четыре в корме, каковой момент назад. Все они для торпеды диаметра 550 мм французских; в то время как передние трубки держать полнометражные торпеды, суровые трубки держат только укорачиваются из них.

Прогнозные самолеты водолазные расположены ниже средней плоскости корпуса. В отличие от тех современных немецких подводных лодок, которые так же расположены, они функционируют, наклоняя и не могут втягивать; ни они складываются.

  • ВМС Франции
    • S641 Daphné — завершил 1964 — списан 1989
    • S642 Диана — завершила 1964 — списан 1989
    • S643 Doris — завершила 1964 — списан 1994
    • S644 Эвридика — завершил 1964 — потерял в результате несчастного случая на 4 марта 1970
    • S645 Flore — завершил 1964 — списан 1989, сохранился в качестве музейного корабля в Лорьян , Франция
    • S646 Galatee — завершил 1964 — списан 1991
    • S647 Minerve — завершен в 1964 — отсутствует 27 января 1968
    • S648 Junon — завершил 1966 — списан 1996
    • S649 Vénus — завершил 1966 — списан 1990
    • S650 Психея — завершил 1970 — списан 1996
    • S651 Sirène — завершила 1970 — списан 1996
  • ВМС Пакистана ( Hangor подводная лодка класса )
    • S131 ШПС Hangor — завершено 1970 — списан 2006 ( в настоящее время размещены в Пакистане Морской музей)
    • S132 ШПС Shushuk — завершено 1970 — списан 2006
    • S133 ШПС Mangro — завершено 1970 — списан 2006
    • S134 PNS Гази (бывшая португальская Cachalote ) — приобрела 1975 — списан 2006
  • Португальский флот ( Albacora -класса подводная лодка )
    • S163 Albacora — завершено 1967 — списан 2000
    • S164 Barracuda — завершено 1968 — списан 2010
    • S165 Cachalote — завершил 1969 — продан в Пакистан 1975
    • S166 Delfim — завершено 1969 — списан 2005
  • ВМС Южной Африки
    • S97 SAS Мария ван Riebeeck — переименован SAS Копье — завершил 1970 — списаны к 2003 году
    • S98 SAS Эмили Хобхаус — переименованы SAS Umkhonto — завершил 1970 — списаны к 2003 году
    • S99 SAS Йоханна ван дер Мерве — переименован SAS Assegaai — завершила 1971 — списанный 2003 — преобразован в музей корабля
  • Испанский флот (построен Базан в Картахенедоках )
    • S61 Delfín — завершил 1973 — списан 2003, музей корабля в Торревьехе
    • S62 Тонина — завершено 1973 — списан 2005
    • S63 Marsopa — завершен 1975 — списан 2006
    • S64 Narval — завершено 1975 — списан 2003
Читать еще:  Фрегат типа «Niels Juel» (Дания)

Галерея

DAPHNE -class подводная Гхази (S-134)

Подводные лодки типа «Daphne»

Полные характеристики

Литература

Многоцелевые подводные лодки типа “DAPHNE”

“Daphné” (S641) — построена в 1964 году — выведена из состава флота в 1989 году
“Diane” (S642) — построена в 1964 году — выведена из состава флота в 1989 году
“Doris” (S643) — построена в 1964 году — выведена из состава флота в 1994 году
“Eurydice” (S644) — построена 1964 году — затонула после аварии 4 марта 1970 года
“Flore” (S645) — построена в 1964 году — выведена из состава флота в 1989 году
“Galatée” (S646) — построена в 1964 году — выведена из состава флота в 1991 году
“Minerve” (S647) — построена в 1964 году — затонула после аварии 27 января 1968 года
“Junon” (S648) — построена в 1966 году — выведена из состава флота в 1996 году
“Vénus” (S649) — построена в 1966 году — выведена из состава флота в 1990 году
“Psyché” (S650) — построена в 1970 году — выведена из состава флота в 1996 году
“Sirène” (S651) — построена в 1970 году — выведена из состава флота в 1996 году

В 1952 г. техническая служба кораблестроения и вооружения ВМС Франции выступила с предложением разработать второй тип океанской подводной лодки в дополнение к лодкам больших размеров типа «Нарваль». Получившие обозначение тип «Дафне», подводные лодки проектировались с небольшими скоростными характеристиками для обеспечения больших глубины погружения и вооруженности в сравнении с современными им противолодочными подводными лодками с дизель-электрической силовой установкой типа «Аретуз». Для уменьшения численности экипажа основное вооружение было размещено в 12 торпедных аппаратах вне прочного корпуса (восемь в носовой и четыре в кормовой части), что устранило потребность в торпедном отсеке и перезаряжрнии. Дальнейшее уменьшение численности экипажа стало возможным за счет использования модульной системы атериально-технического обеспечения бортового оборудования.

Читать еще:  Десантно-высадочный катер на воздушной подушке Проект 1206 "Лебедь"

Лодка проектировалась как двухкорпусная, перед и за боевой рубкой располагались жилые помещения, а между ними – центральный пост. Всего для ВМС франции было построено 11 лодок. «Дафне», «Диан» (Diane), «Дорис» (Doris), «Эридис» (Euridice), «Флор» (Flore), «Галатэ» (Galatee), «Минерв» (Minerve), «Жюнон» (Junon), «Венус» (Venus), «Псише» (Psyche) и «Сирен» (Siren) были введены в состав флота между 1964 и 1970 гг.

Две из этих лодок были потеряны вместе с экипажами («Минерв» в 1968 и «Эридис» в 1970 г.) в западной части Средиземного моря. На оставшихся лодках в 1970-х гг. была модернизирована электроника и вооружение, но к настоящему времени все они списаны. Португалия получила лодки «Альбакора» (Albacore), «Барракуда» (Barracuda), «Кашалот» (Cachalote) и «Дельфин» (Delfin), «Кашалот» была продана Пакистану в 1975 г. и переименована в «Гази» (Ghazi). «Альбакора» и «Дельфин» в 2003 г. продолжали находиться в составе действующего флота. ВМС Пакистана также были поставлены лодки «Хангор» (Hangor), «Шушук» (Shushuk) и «Мангра» (Mangro), вооруженные ракетами «Гарпун» с подводным стартом. Южная Африка получила заказанные в 1967 г. подводные лодки «Мария Ван Рибек» (Maria Van Riebeeck), «Эмили Хобблхаус» (Emily Hobblhouse) и «Джоханна Ван Дер Мерв» (Johanna Van der Merwe), две из которых оставались в составе флота в 2003 г., переименованные в «Умпхонто» и «Ассегаи».

Водоизмещение: надводное 869 т.; подводное 1043 т.
Размерения: длине 57,8 м (189 футов 8 дюймов); ширина 6.8 м (22 фута 4 дюйма) осадка 4,6 м (15 футов 1 дюйм).
Силовая установка: два дизель – генератора компании «SEMT Пьельстик и два электродвигателя и мощностью 1940 киловатт (2600 л е.), два вала.
Скорость: надводного хода 13,5 уз.; подводного хода 16 уз.
Глубина погружения: рабочая 300 м (985 футов) и предельная 575 м (1885 футов).
Торпедные аппараты: 12 (восемь носовых и четыре кормовых) 550 мм (21,7-дюймовых) для 12 противолодочных и противокорабельных торпед или неконтактных донных мин.
Радиоэлектронное вооружение: РЛС обнаружения надводных цепей «Калипсо II ГАС DUUX 2, ГАС DSUV 2, ГАС DUUA 1 и 2, информационно-управляющая система обеспечения торпедной стрельбы.
Экипаж: 45 человек.

Эти лодки в 1988-1990 гг. были оснащены усовершенствованными системами оружия (включая ГАС) и оборудованием с целью улучшения условий обитаемости Еще четыре лодки – «Дельфин», «Тонина» (Tonina), «Марсопа» (Marsopa) и «Нарвал» (Narval) – строились по лицензии в Испании и позднее были усовершенствованы по проекту, аналогичному тому, по которому проводилась модернизация французских лодок в 1971-1981 гг. В 1971 г. пакистанская подводная лодка «Хангор» в ходе индо-пакистанской войны потопила фрегат «Кукри» ВМС Индии – это была первая атака, проведенная подводной лодкой после завершения Второй мировой войны.
